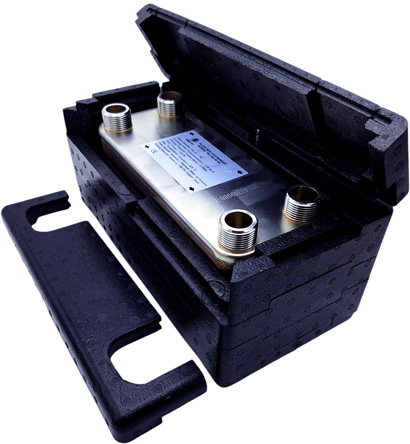

Výměník tepelný Nordic Tec Ba-32-40 - připojení 1", 40 desek
Výměník tepla s 40 deskami na 1 palec
Technické údaje - Výměník tepelný Nordic Tec Ba-32-40 s připojením 1"
- Materiál desek výměníku: Nerezová ocel 316L, pájeno mědí 99,9 % Cu
- Tepelný výkon: od 40 do 85 kW v závislosti na teplotě vstupní vody
- Přípojky výměníku tepla: 4x 1"
- Pracovní tlak: do 30 bar
Deskový výměník voda-voda (kapalina-kapalina) - model Ba-32-40 není výměníkem pro plyn, určeným pro freon, chladiva atd.
- Zkušební tlak: 45-60 bar
- Maximální provozní teplota: do +230°C
- Průtok: 12 m³/h
- Plocha výměny tepla: 1,280 m²
Teplosmenna plocha výměníku tepla Ba-32-40 - 1,280 m²
Výměník tepelný s 40 deskami a jeho plocha výměny tepla v porovnání s ostatními zařízeními z řady Ba-32, tj. pájenými výměníky tepla na stejné velikosti desky. Pokud potřebujete tepelný výměník s větší plochou desky než nabízí model Ba-32-40 s 40 deskami, doporučujeme zvážit větší výměníky jako Ba-32-50, Ba-32-60 atd. Série Ba-32 nabízí výměníky deskove s plochou až téměř 3 m² - jak je vidět na uvedeném grafu.
.Rozměry výměníku tepla Ba-32-40
____________________________________________________________
Častá otázka zákazníků:
Může deskový výměník tepla Nordic Tec Ba-32-40 pracovat s glykolem nebo podobnými kapalinami?
Glykol nebo podobné protimrazové kapaliny nejsou považovány za agresivní média a nevyžadují speciální výměníky tepla vyrobené z speciálních materiálů. Standardní nerezové výměníky tepla od společnosti Nordic Tec se používají pro instalace s glykolem. Je však třeba věnovat pozornost tepelným vlastnostem glykolu. Jedná se o médium, které nezmrzne (proto se používá v systémech vystavených mrazu), což také znamená, že teplo nepřenáší stejným způsobem jako voda. Glykol snižuje přenos tepla, čím více je koncentrovaný (glykol je obvykle smíchán s vodou v poměru 30/70 nebo 50/50), tím více ztěžuje provoz výměníku tepla. To je třeba vzít v úvahu při výběru výměníku tepla - což v praxi znamená, že bude potřeba trochu větší zařízení. Přibližně řečeno, v případě použití glykolu na jedné straně systému s koncentrací 50/50 s vodou by měla být výměníková plocha výměníku tepla přibližně o 15% větší než v případě výměníku tepla pracujícího v systému voda-voda.
Může deskový výměník tepla Ba-32-40 pracovat s tepelnými čerpadly?
Ano, výměník tepla Nordic Tec Ba-32-40 může pracovat s tepelnými čerpadly. Je navržen tak, aby pracoval s různými zdroji tepla, včetně kotlů, peletových kamen a biomasy, a s tepelnými čerpadly. Pokud je připojen k tepelnému čerpadlu, může Ba-32-40 sloužit k vytápění domu a / nebo výrobě teplé vody. Velikost a kapacita výměníku tepla by měly být vybrány na základě výkonu tepelného čerpadla (kW) a požadavků na vytápění budovy nebo systému jako celku. Navrhování výměníku tepla pro tepelné čerpadlo je trochu složitější než pro jiné zdroje tepla, protože existují různé vytápěcí systémy, pracující jak na velmi nízkých teplotách, tak na poměrně slušných, začínající od cca 30°C až do 60°C.
Deskový výměník tepla Ba-32-40 je doporučen pro menší systémy s tepelnými čerpadly o výkonu 4 - 9 kW, hlavně v závislosti na provozní teplotě. Pro větší jednotky tepelných čerpadel se doporučují větší výměníky tepla ze série Ba-32, na grafu výše můžeme porovnat jejich výměnnou plochu s Ba-32-40.
Jak velká je tepelná ztráta u deskového výměníku tepla v topné nebo ohřevné instalaci?
I když se občas ptáno, otázka tepelných ztrát u deskového výměníku tepla v topné nebo ohřevné instalaci nemá žádný technický základ. Při správném výběru deskového výměníku tepla a správném připojení zařízení jsou ztráty téměř nulové a pod 1°C. Mýtus, že použití deskových výměníků tepla vždy vede ke ztrátě např. 5 nebo 10°C, je zcela nesmyslný. Pokud bychom to vážně brali, došli bychom k závěru, že použití výměníků tepla v tomto případě by bylo ekonomicky nevýhodné a technologie by nepřežila na trhu. Nicméně použití tohoto zařízení v topných systémech se v průběhu let velmi dobře rozvíjelo a na trhu stále roste poptávka. Tepelné ztráty na výměníku tepla mohou nastat pouze tehdy, když je systém chladný (médium se potom vrátí i chladné z instalace) a zřejmě musí absorbovat více tepla. Po několika hodinách se tyto ztráty obvykle sníží a přiblíží se k nule. Při relativně teplém systému se ztráty stabilizují na úrovni blízké nule.
Jak vznikl mýtus o tepelných ztrátách výměníku tepla a kdy dochází k tepelným ztrátám u deskových výměníků tepla?
Jak již bylo zmíněno výše, zanášení deskových výměníků tepla je obvykle způsobeno buď nesprávným výběrem zařízení, nebo chybnou instalací. Níže jsou uvedeny některé z nejčastějších příčin:
- Při správně vybraném výměníku tepla by k požadované ztrátě docházet nemělo, což znamená, že by měla být téměř nulová. Samozřejmě, správný výběr výměníku tepla znamená, že má vhodnou úroveň výměnného povrchu v poměru k výkonu topného zařízení (tepelné čerpadlo, krb nebo centrální topení). Pokud má někdo zkušenost s vysokými ztrátami na výměníku tepla, je velmi pravděpodobné, že bylo zařízení jednoduše poddimenzováno, což je nejčastější chyba, kterou dělají laici - ale bohužel také velmi často instalatéři. Nicméně mohou existovat i jiné důvody.
- Neobvykle vysoké ztráty výměníku tepla mohou také nastat kvůli nesprávnému připojení. Deskové výměníky tepla jsou nejčastěji připojovány tzv. protiproudem. Pokud hydraulický technik připojí výměník bez respektování protiproudu, zbavíme výměník účinnosti a nebude správně fungovat (tento omyl se poměrně často vyskytuje).
- Jinou chybou, která může způsobit nesprávnou funkci, je instalace výměníku vodorovně, což způsobí uvíznutí vzduchu. V tomto případě dojde k ucpání a nelze očekávat efektivní výměnu tepla. Bohužel to nevědí vždy ani odborníci.
- Jinou příčinou ztráty může být nesprávné nastavení oběhových čerpadel, zejména na straně ohřevu, nebo nesprávný výběr čerpadel.
- Méně běžnou příčinou ztrát je nedostatečná instalace předfiltrů před výměníkem tepla. To může způsobit, že výměník bude vytahovat nečistoty z systému a po spuštění cirkulačních čerpadel zablokuje tok. Filtry před výměníkem jsou povinné a musí být nainstalovány před prvním spuštěním systému.
