Magnetický filtr – konstrukce, funkce, použití

Co je magnetický filtr

Magnetický filtr, často nazývaný také jinými názvy, např. magnetický odlučovač nečistot, magnetický odkalovač apod. – je prvek topné nebo vodovodní instalace, jehož úkolem je zachytávání kovových nečistot cirkulujících v okruhu. Nejčastěji se jedná o částice magnetitu, rzi a drobných kousků kovu (někdy téměř mikroskopických), které vznikají v důsledku koroze ocelových prvků nebo obecně opotřebení kovových částí systému. V praxi magnetický filtr velmi často plní současně ochrannou funkci – má zabránit procesu další degradace systému a zejména ochránit před těmito škodlivými částicemi ty citlivější prvky systému.

Magnetické filtry mají ve většině případů také velmi důležitou výhodu – umožňují prostřednictvím své komory aplikovat čisticí nebo odvápňovací prostředky do systému bez nutnosti vypouštění vody. Jedná se o tzv. funkci proplachu topného systému – která se také někdy hodí.

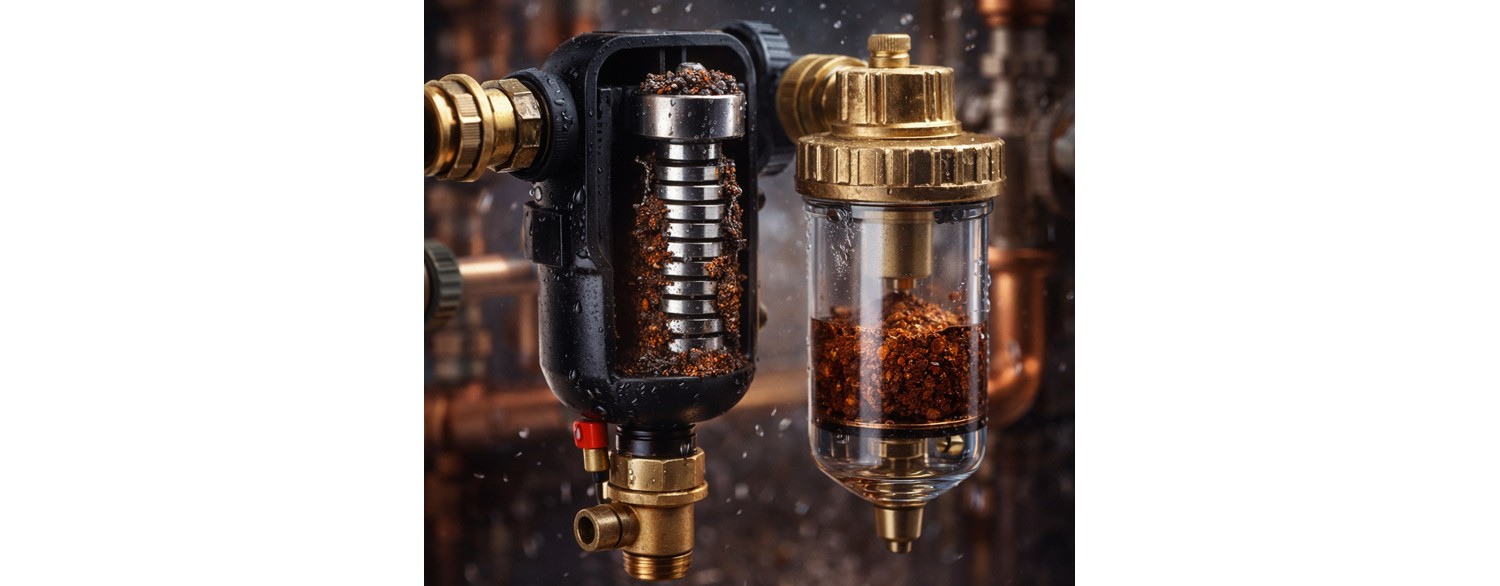

Konstrukce magnetického filtru – jak je to udělané

Základní konstrukce magnetického filtru je poměrně jednoduchá, ale velmi účinná – pokud je základní prvek, který stahuje kovové nečistoty, dostatečně silný. Tímto základním prvkem je magnet.
Magnetický filtr se tedy skládá z:

• krytu, tj. komory magnetu
• silného magnetu (nebo někdy – souboru magnetů),
• komory pro odlučování nečistot (odkalovací části),
• vypouštěcího ventilu umožňujícího odstranění zachycených nečistot
• montážních připojení k instalaci
• nejčastěji také přídavných ventilů umožňujících odpojení filtru od systému v libovolném okamžiku

Magnet je odpovědný za přitahování feromagnetických částic, zatímco konstrukce krytu umožňuje zpomalení toku média, což usnadňuje usazování i nemagnetických nečistot, jako je písek nebo usazeniny.

Skladem

Magnetický filtr topení 3/4" Nordic Tec DN20

CZ-magneticky-filtr-3/4-NT

1 249,00 Kč

Přidat do košíku

Vyprodáno

Filtr na tvardou vodu Změkčovač vody BlueStream 1"

NT-BlueStream-1"

4 150,00 Kč

View

Skladem

Magnetický filtr topení 1" Nordic Tec DN25

CZ-magneticky-filtr-1-NT

1 349,00 Kč

Přidat do košíku

Použití jako magnetický odkalovač

Jako magnetický odkalovač se filtr montuje nejčastěji na zpátečce topné instalace, před kotlem, tepelným čerpadlem, anuloidem nebo tepelným výměníkem (tepelné výměníky jsou zařízení poměrně náchylná na zanesení). Jeho úkolem je ochrana citlivých prvků instalace před mechanickým opotřebením, ucpáváním a poklesem účinnosti. Pravidelné odstraňování magnetitu významně prodlužuje životnost celého systému – ale i jednotlivých komponentů. Čerpadla jsou méně poruchová, výměníky se méně často zanášejí, kotle déle udržují plnou výkonnost.

Magnetický filtr na proplach instalace?

Stále častěji se setkáváme s přístupem instalatérů, kteří používají magnetický filtr také jako odkalovač při proplachu instalace. Je využíván při prvním spuštění systému nebo během servisu starších instalací. Během proplachu filtr intenzivně sbírá usazeniny, kal a drobné nečistoty, které byly uvolněny ze stěn potrubí. Díky tomu je proces čištění účinnější a bezpečnější pro ostatní prvky instalace. Poté filtr v instalaci zpravidla zůstává, protože proces stárnutí systému v čase pokračuje a proplach je nutné periodicky opakovat.

Vyplatí se používat odlučovače nečistot?

Použití magnetického filtru jako odlučovače nečistot se přímo promítá do:

• delší životnosti topných zařízení,
• stabilnějšího provozu instalace,
• nižší spotřeby energie (znečištěná instalace má nižší účinnost),
• méně častých poruch a nižších servisních nákladů.

V moderních instalacích přestává být magnetický filtr doplňkem a stává se standardním ochranným prvkem celého systému. Nejvíce se však doporučuje jeho použití v otevřených topných systémech.

Skladem

Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy

SNT25

2 199,00 Kč

Přidat do košíku

• -250,00 Kč

Skladem

Nerezový rozdělovač topení na podlahovku INOX 6 okruhů

Rozdělovač-topení-NT-INOX-6

2 600,00 Kč 2 850,00 Kč

Time left

Přidat do košíku

Skladem

Výměník tepla Ba-32-40 1" 40-85kW

NT Ba-32-40

4 499,00 Kč

Přidat do košíku

Zvyšuje magnetický filtr hydraulický odpor?

Každý prvek vložený do instalace způsobuje určitý pokles tlaku – platí to i pro magnetický filtr. Hydraulický odpor je však zpravidla zanedbatelný a nemá významný vliv na provoz systému. Zvýšení odporu může nastat zejména v těchto případech:

• zúžení průřezu průtoku v tělese filtru (konstrukční nedostatky)
• nesprávný směr proudění – je nutné dodržet označení směru toku
• nahromadění nečistot (magnetit, kal, usazeniny) při nedostatečné údržbě
• nevhodně zvolená velikost filtru vzhledem k průtoku

Čím více je magnetický odkalovač zanesen, tím větší odpor klade proudící vodě. Při správném výběru, montáži a pravidelné údržbě by však nemělo docházet k hydraulickému odporu, který by instalaci negativně ovlivňoval.
