V tomto příspěvku se budeme zabývat montáží magnetického separátoru, tedy zařízení chránícího instalaci ústředního topení před nečistotami kovového či pokorozního původu. Často bývá nazýván jednoduše magnetickým filtrem. Jak jej namontovat a jakých chyb se vyvarovat?
Náš návod vychází z separátorů nečistot značky Nordic Tec – nicméně většina doporučení bude velmi podobná a bude se hodit i pro produkty jiných značek.
Magnetický separátor je velmi účinný při čištění vodních okruhů (obvykle jde o ústřední topení) a funguje na principu magnetu. Uvnitř separátoru se nachází magnetická tyč (magnetická vložka), která vytváří silné pole přitahující drobné částice feromagnetických nečistot – tedy kovových.
Když voda protéká separátorem, všechny v něm obsažené železné piliny či kovové části, odlomené fragmenty rzi, poškozené mikro-fragmenty systému jsou přitaženy magnetem a usazeny na speciálním filtru-usazovači. Tímto způsobem se nedostanou do nejcitlivějších prvků systému ústředního topení – jako jsou deskové výměníky tepla, oběhová čerpadla, rozdělovače podlahového topení – a také do těch nejdůležitějších a nejdražších – moderních kotlů a tepelných čerpadel.
Tímto způsobem se mikro-kovové fragmenty či vodním kamenem zanesené mikročástice, které se odloučily působením tvrdé vody, neusadí ani na stěnách instalace – v trubkách podlahového topení nebo v radiátorech. A to již jednoznačně ovlivní účinnost vytápění a spotřebu energie. Princip činnosti magnetických separátorů je tedy velmi jednoduchý.
Před montáží zkontrolujeme, zda skutečně máme všechny jeho prvky, které by měly být v sadě obsaženy. Většina to považuje za samozřejmost a skutečně většina sad jakýchkoli objednávaných je kompletní, nicméně stojí za to to zkontrolovat – zejména před vyříznutím trubek a odstavením instalace ústředního topení. Pokud nám chybí nějaké těsnění nebo něco základního – zůstaneme s odstavenou instalací ústředního topení.

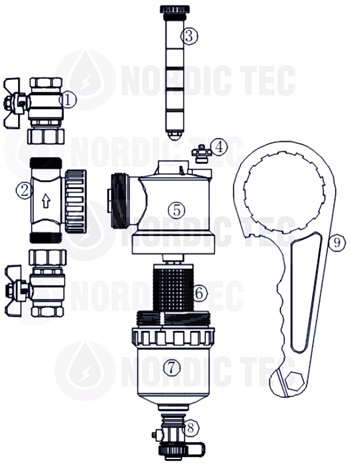

Většina separátorů by měla obsahovat prvky z níže uvedeného obrázku:
✅ Často je také potřeba samostatný klíček k ovládání odvzdušňovače a vypouštěcího ventilu. Není uveden v přehledu a také ne každý magnetický filtr jej vyžaduje.
✅ Nakonec zkontrolujeme také, zda závitové prvky mají těsnění. Jde o ventily, ale také o o-kroužková těsnění spojující jednotlivé prvky komory magnetického separátoru. Pokud je vše v pořádku – přecházíme k montáži.
Pokud jde o to, kde přesně je nejlepší namontovat magnetický separátor, existují samozřejmě různé školy, ale většina praktiků je toho názoru, že by měl být umístěn na vratném potrubí, před zařízením, které chceme nejvíce chránit. Proto má smysl jej montovat např. před tepelné čerpadlo nebo před plynový kotel, pokud jsme se pro jeho instalaci rozhodli právě kvůli těmto zařízením.
Jiná škola říká, že místo není až tak důležité, protože v cirkulujícím okruhu budou stejně nakonec feromagnetické částice zachyceny, pokud se v okruhu objeví magnetický filtr. To je odůvodněné jen do určité míry a přesto neobstojí ve zkoušce reality.
✅ Bezpodmínečně musí být magnetický separátor montován na místě, ke kterému máme volný přístup – za účelem pozdějšího servisu.
Pokud instalujeme magnetický separátor ve fázi výstavby celé instalace ústředního topení, je to jednoduché. Pokud však jde o jeho montáž do existující instalace, je třeba začít vypuštěním vody – případně z úseku, kde bude montáž probíhat (pokud je možné jej nějak odříznout pomocí ventilů).
Je třeba vyříznout úsek trubky o délce, která je potřebná. Měla by být uvedena v návodu ke konkrétnímu filtru – nebo v krajním případě můžeme změřit separátor spolu s uzavíracími ventily.
✅ Důležité – tuto činnost je třeba provádět opatrně, častou chybou laiků je vyříznutí příliš velké mezery. Lepší je, když bude příliš malá, pak ji budete moci zvětšit – než aby byla příliš velká.
Po provedení této činnosti – namontujte ventily na výstupu a na vstupu.
Spojku (adaptér magnetického filtru) je třeba vložit mezi ventily a připojit těsně.
✅ V této fázi je důležité, aby směr proudění vody odpovídal směru šipky, která je vyznačena na spojce. Pouze tak bude filtr fungovat správně, aniž by nadměrně zatěžoval okruh velkými hydraulickými odpory.
Poté pomocí klíče dotáhněte zbývající část magnetického filtru, tj. komoru a její víko. Dbejte přitom na těsnění, jehož úkolem je utěsnit závit mezi spojkou a zbytkem separátoru. Dotahujte pevně, ale s citem.
Když je filtr již namontován, je třeba otevřít uzavírací ventily – a znovu naplnit okruh ústředního topení vodou. Poté je třeba odvzdušnit filtr pomocí odvzdušňovače.
Když je magnetický separátor již odvzdušněn – zkontrolujte, zda nejsou známky případné netěsnosti, samozřejmě především na spojích. Kontrola těsnosti by neměla být jednorázová – doporučuje se opětovná kontrola po uplynutí 6 až 24 hodin. Tehdy, i když došlo k nějakým mikro-netěsnostem, budete je schopni zaznamenat. Klidně se k tomu můžete vrátit následující den.
✅ Správně namontovaný separátor musí být ve svislé poloze, bez ohledu na to, jaká je konkrétní poloha trubky, na které je namontován.
Pokud nejsou úniky – lze předpokládat, že magnetický separátor byl namontován správně a funguje.
