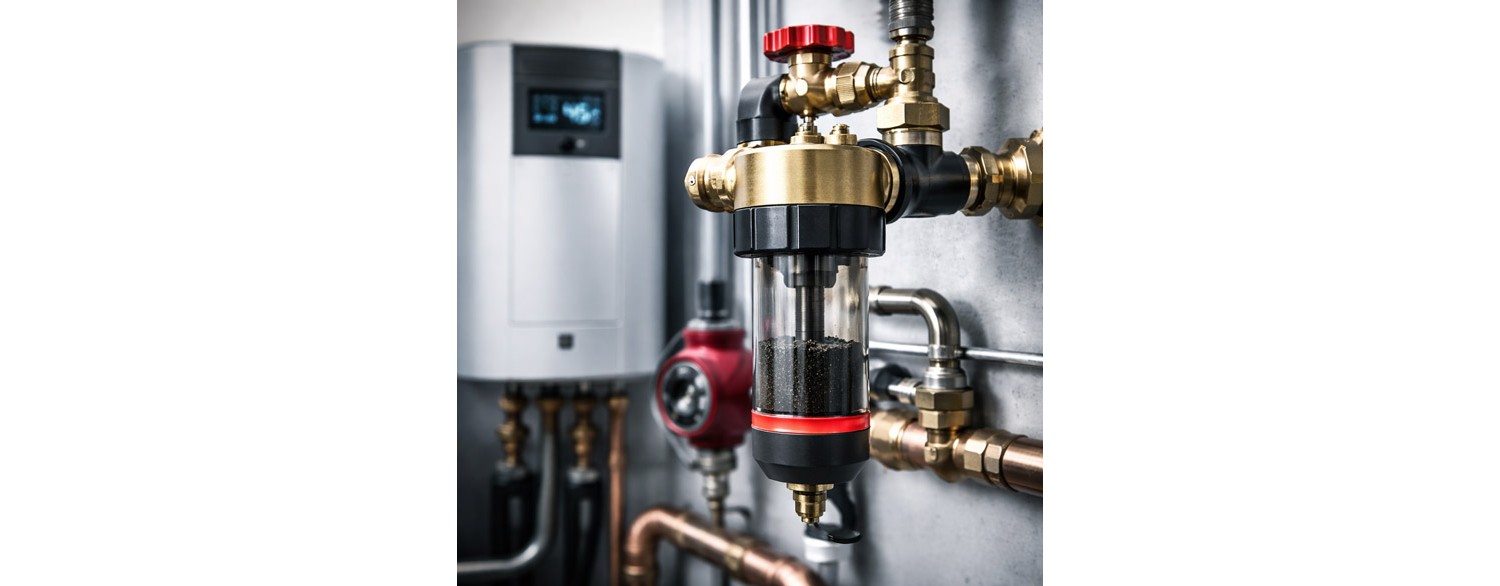

Magnetický filtr pro tepelné čerpadlo – vyplatí se?

Tepelná čerpadla patří mezi technologicky nejvyspělejší zdroje vytápění, to všichni víme. Jejich účinnost a bezporuchový provoz však ve velké míře závisí na kvalitě hydraulické instalace a z hlediska citlivosti a jemnosti jsou nesrovnatelná se starými kotli, které byly, jak se říká, „nezničitelné“. Bezporuchovost a relativní úspora v odběru energie vyžadují kvalitní topný systém – což, jak je známo, není vždy splněno. Tepelná čerpadla, zejména v době dotací, se instalují do starých budov.

Jedním z prvků, který se v takových systémech objevuje stále častěji, je tedy magnetický filtr pro tepelné čerpadlo – právě proto, aby chránil tepelné čerpadlo před vlivem staré instalace. Vyplatí se jej skutečně používat a jaké přínosy může přinést?

Co je magnetický filtr pro tepelné čerpadlo?

Magnetický filtr je malé zařízení instalované do topné soustavy, jehož úkolem je zachytávat feromagnetické nečistoty cirkulující v okruhu. Feromagnetické – složité slovo – znamená to jednoduše kovové nečistoty, kousky rzi z instalace apod. Jedná se především o částice magnetitu – produktu koroze ocelových prvků, jako jsou potrubí, rozdělovače, HVDT nebo výměníky tepla. Někdy dokonce i časem degradované potrubí či radiátory.

V instalacích s tepelným čerpadlem plní magnetický filtr ochrannou funkci, zabraňuje pronikání nečistot do klíčových komponent zařízení – v tomto případě tepelného čerpadla – ale ve skutečnosti i dalších komponentů CO.

Jak funguje magnetický filtr v instalaci s tepelným čerpadlem?

Princip fungování magnetického filtru je jednoduchý, ale velmi účinný. Topná voda protékající filtrem prochází kolem silného magnetu, který přitahuje kovové částice nebo feromagnetický prášek. Tyto nečistoty zůstávají zachyceny v těle filtru a dále necirkulují v systému.

Skladem

Výměník tepla Ba-32-40 1" 40-85kW

NT Ba-32-40

4 499,00 Kč

Přidat do košíku

Skladem

Magnetický filtr topení 3/4" Nordic Tec DN20

CZ-magneticky-filtr-3/4-NT

1 249,00 Kč

Přidat do košíku

Skladem

Magnetický filtr topení 1" Nordic Tec DN25

CZ-magneticky-filtr-1-NT

1 349,00 Kč

Přidat do košíku

Díky tomu:

• výměník tepla tepelného čerpadla zůstává čistý,
• oběhová čerpadla se nezanáší,
• snižuje se riziko poruch a poklesu účinnosti systému
• kámen a rez se neusazují ani na stěnách potrubí či radiátorů – díky čemuž je celý systém obecně účinnější při transportu a předávání tepla.

Týká se poslední bod také tepelného čerpadla? Rozhodně ano. V takto „zdravém“ systému dosáhne tepelné čerpadlo vyšší hodnoty COP, tedy bude účinnější a bude pracovat úsporněji, s nižší spotřebou elektrické energie.

Proč je separátor nečistot pro tepelné čerpadlo důležitý?

Je dobré vědět – paralelně s názvem magnetický filtr funguje i druhé označení, které znamená přesně totéž, a to: separátor nečistot pro tepelné čerpadlo. Proč je důležitý?

Protože tepelná čerpadla mají ve výměnících tepla úzké průtokové kanály, které jsou mnohem citlivější na znečištění než u tradičních kotlů. I malé množství usazenin může vést k:

• snížení účinnosti výměny tepla, což způsobuje, že teplotní čidla v čerpadle „vidí“, že z okruhu není průběžně odebíráno teplo. To vede k vypnutí čerpadla a následnému opětovnému zapnutí. Tento proces samozřejmě není z hlediska spotřeby energie příliš výhodný, nejedná se o optimální provoz
• zvýšení spotřeby elektrické energie, což vyplývá z výše uvedeného bodu
• chybám v provozu zařízení a dokonce po čase i poškození čidel
• zkrácení životnosti tepelného čerpadla, zejména komponentů, které jsou v přímém kontaktu s vodou

Použití magnetického filtru tato rizika omezuje a stabilizuje provoz celého systému.

Pouze v instalacích s tepelným čerpadlem?

Celý tento popis lze ostatně jen mírně upravit – a ukáže se, že stejně citlivá jako tepelná čerpadla jsou i jiná moderní topná zařízení. Všechny kotle vybavené elektronikou, čidly a výměníkem tepla do této skupiny patří. Vyplatí se tedy používat separátory nečistot také u plynových kotlů nebo moderních kotlů na pelety. Pokud ovšem nemluvíme o zcela nových instalacích v uzavřených systémech – i zde však studie ukazují, že magnetické filtry má smysl instalovat.

Magnetický filtr a nové i modernizované instalace

Přirozeně existuje rozdíl mezi novým a starším, částečně degradovaným topným systémem, to je zřejmé.

Magnetický filtr v nové instalaci s tepelným čerpadlem

V nových systémech působí magnetický filtr preventivně a chrání instalaci před nečistotami vznikajícími během provozu. Ne vždy je dokonce instalován a v zásadě to ještě neznamená zvýšené riziko poruchovosti tepelného čerpadla. Má čistě preventivní funkci.

Skladem

Anuloid Hydraulický Vyrovnávač dynamických tlaků 1" + Manometr, Teploměr a Izolace

SNT-A-70

2 199,00 Kč

Přidat do košíku

Poslední kusy skladem

Hydraulický vyrovnavač tlaku - Anuloid-Rozdělovač 2+2

SP2+2

9 699,00 Kč

Přidat do košíku

Grupa-pompowo-mieszajaca-GPN-180-3DR

View

Magnetický filtr v modernizované instalaci

Zde je situace odlišná – je třeba předpokládat, že systém je již do určité míry opotřebovaný a že se v něm mohou nacházet nečistoty, i když se jedná o uzavřený okruh. V případě připojení tepelného čerpadla ke stávající instalaci je jeho použití zvláště doporučeno. Starší systémy často obsahují velké množství usazenin, které po spuštění nového zdroje tepla začnou intenzivně cirkulovat v okruhu.

Pokud naopak připojujeme tepelné čerpadlo k otevřenému systému, v zásadě to nelze provést přímo. Tepelné čerpadlo samo o sobě musí zůstat v uzavřeném systému. V takovém případě se k propojení obou systémů používá výměník pro tepelné čerpadlo, tentokrát externí – nemluvíme o kondenzátoru. Pokud je však otevřený systém znečištěný, instaluje se rovněž separátor nečistot – pro ochranu samotného výměníku.

Řekněme to otevřeně – otevřené systémy jsou anachronismem. Pokud se s takovým systémem setkáváme, znamená to, že se jedná o starou instalaci a je třeba automaticky předpokládat, že nepředstavuje ideální prostředí pro citlivá zařízení.

• ✅ BLOG: Co je uzavřený a otevřený topný systém?

Je separátor nečistot pro tepelné čerpadlo nutný?

Formálně není magnetický filtr vždy povinný, z praktického hlediska se však jedná o jedno z nejlevnějších a nejúčinnějších zabezpečení instalace. Ledaže by konkrétní výrobce tepelných čerpadel vyžadoval montáž separátoru nečistot pro zachování záruky – takové případy se občas vyskytují a týkají se dokonce i některých výrobců moderních topných kotlů. Montáž separátoru nečistot u tepelného čerpadla obvykle práci nekomplikuje, zabírá málo místa, nevyžaduje mnoho času a patří spíše k jednodušším úkonům v oblasti hydrauliky.

Náklady na magnetický filtr jsou zanedbatelné ve srovnání s:

• cenou tepelného čerpadla,
• náklady na případné opravy, byť i drobných komponentů
• ztrátami vyplývajícími ze snížené účinnosti systému.

Proto mnoho výrobců a instalatérů považuje magnetické separátory za rozumný standard, nikoli za zbytečný doplněk.
