Hydraulický vyrovnavač tlaku Anuloid-rozdělovač Nordic Tec 2+2
✅☑️ Bezplatná doprava spojky-dělitele v České republice
V případě instalace s kotlovou oběhovou pumpou a dalšími čerpadly pro jednotlivé topné obvody mohou nastat poruchy průtoku a tlaku. Rozdělovač umožňuje vytvoření zóny s nízkým spádem tlaku, kde jsou primární a sekundární obvody hydraulicky odděleny. Průtok v jednom z obvodů se stává nezávislým na průtoku v druhém obvodu a již na něj nemá vliv. Díky tomu oba obvody přijímají požadovaný průtok, který je generován použitými čerpadly, bez nadměrných deformací.
Rozdělovač se skládá z separátoru (primární obvod) a kompaktního rozdělovače (sekundární obvod) připojeného přímo k separátoru. Po instalaci napájení (primární obvod) musí být napájení sekundárních obvodů připojeno do téže komory rozdělovače. Je třeba rozhodně zabránit křížení napájení a zpátečního toku.
Montážní poloha je volitelná, vodorovná nebo svislá, ale doporučuje se připojení vodorovně, protože svislá poloha nedovoluje použití odvzdušňovacích ventilů.
Připojení ½ "(2 ks v blízkosti hlavních výstupů) jsou určeny pouze pro odvzdušňovací a spouštěcí ventily. Určitě by neměly být připojeny k topným obvodům.
Zařízení se skládá z rozdělovače na primární straně a paralelního kolektoru na straně sekundární. Zařízení lze instalovat v libovolné poloze, doporučuje se však vodorovná poloha, protože umožňuje použití odvzdušňovače a vypouštěcího ventilu.

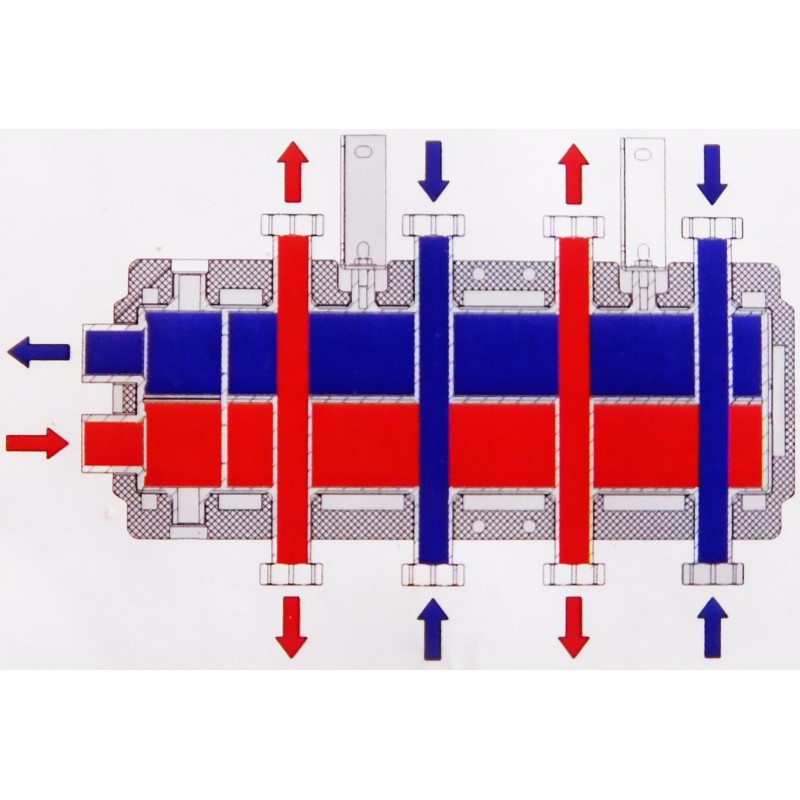

Hydraulický rozdělovač-separátor je nutné připojit s ohledem na schéma proudění, které je k dispozici také v galerii produktu. Doporučuje se dodržovat zásadu vyhýbání se křížení proudění přívodu a zpátečky protilehle připojených okruhů, případně čerpadlových skupin, což je rovněž vyznačeno šipkami ve schématu.
V praxi to znamená, že po zvolení primárního připojení pro okruh, například horního, musí být přívody sekundárních okruhů na opačné straně připojeny obdobným způsobem. Z toho vyplývá, že i zpátečky musí být vzájemně připojeny obdobně, na jednotlivých stranách tělesa zařízení.
Je rovněž nutné pamatovat na to, že přípojky určené pro odvzdušňovač a vypouštěcí ventil (ve velikosti 1/2") nesmí být v žádném případě použity pro připojení topných okruhů. V případě montáže v poloze, která neumožňuje instalaci odvzdušňovače (např. svislé), je nutné je zaslepit.
