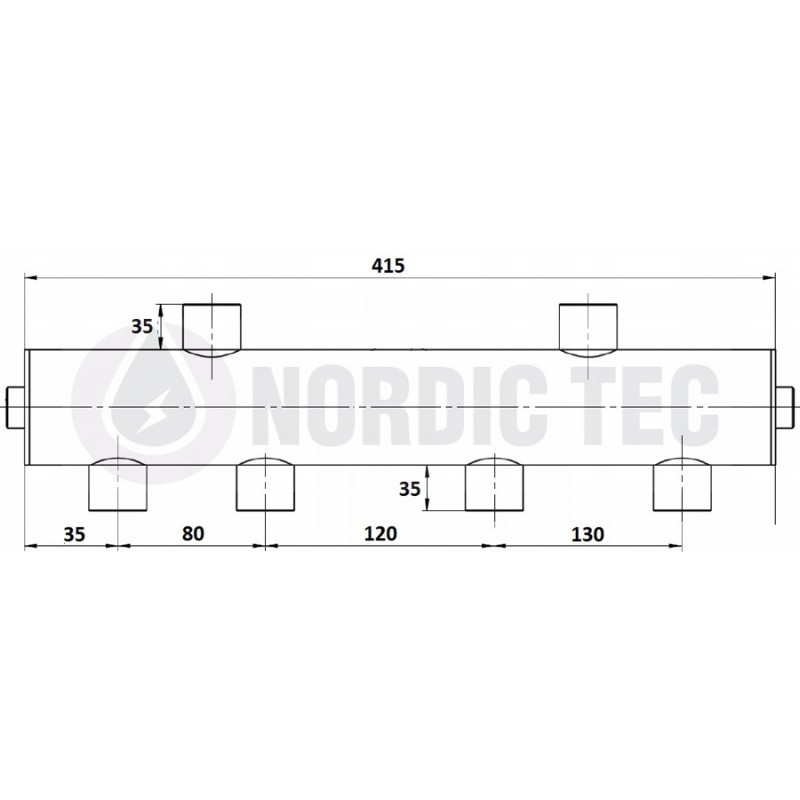

Anuloid Hydraulicky Vyrovnávač tlaku - technický výkres Nordic Tec
Anuloid HVDT 3 okruhy Nordic Tec CZ2
Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy
anuloid topeni Nordic Tec 2+1 CZ5
Hydraulická spojka / Vyrovnávač - 6x 1"
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy Nordic tec
Hydraulicky Vyrovnávač tlaku SNT25 1" pro 3 okruhy
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy s izolaci
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy pro topeni
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy + izolace
Anuloid 2 +4 Nordic tec
HVDT s 3 okruhy Nordic Tec CZ3
Anuloid tepelné čerpadlo 2+1 Nordic Tec CZ4
Anuloid Hydraulicky Vyrovnávač tlaku - technický výkres Nordic Tec
Anuloid HVDT 3 okruhy Nordic Tec CZ2
Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy
anuloid topeni Nordic Tec 2+1 CZ5
Hydraulická spojka / Vyrovnávač - 6x 1"
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy Nordic tec
Hydraulicky Vyrovnávač tlaku SNT25 1" pro 3 okruhy
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy s izolaci
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy pro topeni
Hydraulicky Vyrovnávač tlaku SNT25 pro 3 okruhy + izolace

Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy

Hydraulický Vyrovnávač dynamických tlaků 2+4 s odtokovým ventilem a odvzdušňovačem

Anuloid - HVDT - Hydraulický Vyrovnávač dynamických tlaků pro vytápění - SNT25 Nordic Tec

Kromě samotného zařízení Anuloidu 2+4 obsahuje i potřebné příslušenství - odtokový ventil, odvzdušňovač a montážní prvky pro upevnění na stěnu.

  • Připojení pro instalaci s průměrem 1 palce
  • Připojení pro příslušenství vyrovnávače s průměrem 1/2 palce
  • Maximální průtok 4,0 m3/h
  • Maximální výkon 70 kW při změně teploty 15 K
  • Maximální teplota provozu 100 °C
  • Maximální koncentrace glykolu 50%
  • Korpus Vyrovnávače vyroben z ocinkované oceli
  • Výstupní a odvzdušňovací ventil jsou součástí balení

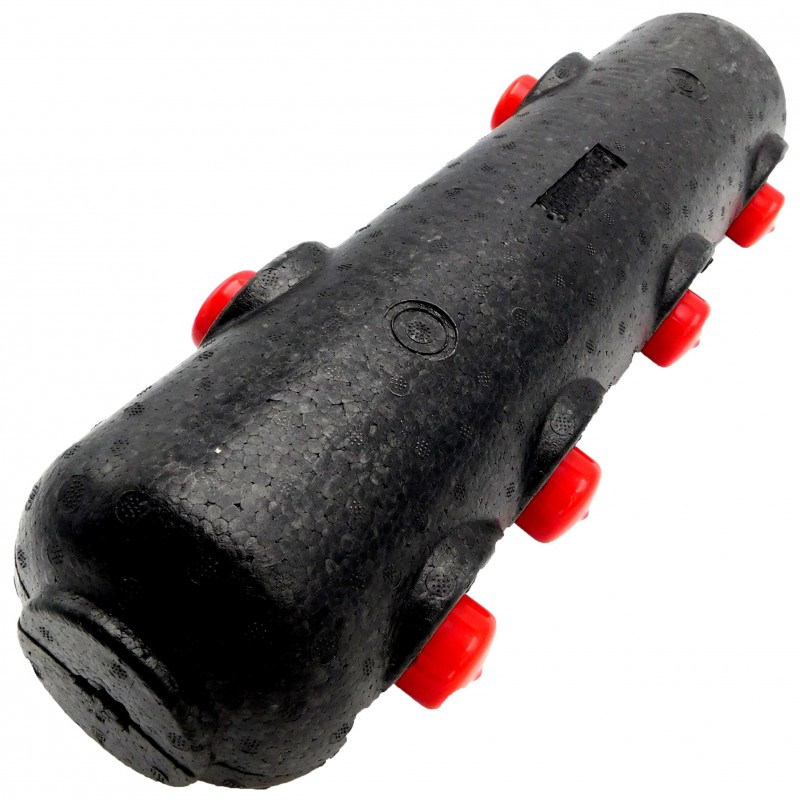

  • Izolace z polyethylenu.

☑️ Nerezový, robustní a dlouhodobě odolný hydraulický vyrovnávač dynamických tlaků
✅ Doprava v ČR zdarm

Kód: SNT25
Stav Nové
Skladem
2 199,00 Kč
S DPH



Anuloid 2+1 pro 3 topné okruhy | SNT25

V topných systémech s podlahovým vytápěním a radiátory umožňuje Anuloid se dvěma okruhy (a jedním okruhem zdroje tepla) propojení dvou nezávisle regulovaných částí, z nichž každá může mít vlastní oběhové čerpadlo. V tomto případě Anuloid nejen vyrovnává průtok na obou stranách (instalace by často překračovala průtok dosažitelný čerpadlem kotle), ale slouží také jako rozdělovač, protože vytváří tři okruhy – jeden na straně zdroje tepla (kondenzační kotel) a dva další odběrné okruhy (radiátory a podlahové vytápění).
Dále díky míchání vody v ocelové komoře Anuloidu zajišťujeme, že vratná voda do kotle není nadměrně ochlazována, což není výhodné pro moderní kotle (tzv. studený návrat).
Anuloid 3 okruhy Nordic Tec 2+1 70 kW CZ1

Anuloid např. v topném systému s kondenzačním kotlem a podlahovým vytápěním

Výhody použití Anuloidu v domovním topném systému:

  • Žádná hydraulická interakce mezi zdrojovým a topným okruhem
  • Vhodné jak pro jedno-, tak i vícekotlové systémy
  • Flexibilita při použití řídicích systémů
  • Snazší dimenzování čerpadla v kotlovém okruhu
  • Snazší volba regulačních ventilů
  • Ochrana proti korozi při nízkých teplotách

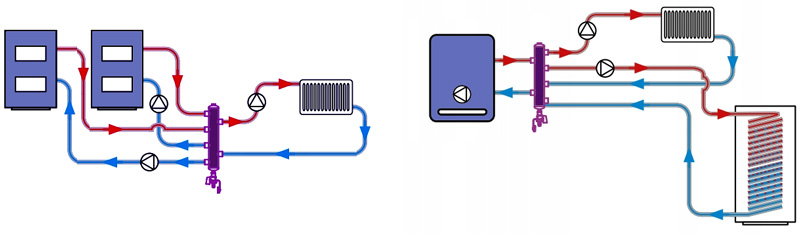

Anuloid pro 3 topné okruhy - schéma zapojení

Schéma zapojení Anuloidu pro 3 okruhy

Schéma zapojení anuloidu v topném systému se 2 zdroji tepla (kotle)
a s 1 zdrojem tepla (kondenzační kotel) pro ústřední vytápění a ohřev teplé vody

Schéma zapojení pro Anuloid se 3 topnými okruhy je pouze schematické a orientační. Každá instalace nebo topný systém je odlišný a vyžaduje samostatnou analýzu před připojením produktu. Odpovědnost za individuální posouzení nese instalační technik a projektant topného systému, ve kterém je Anuloid provozován.
