Pokud chcete zjistit, jaké výměníky tepla jsou nejlepší pro krb s vodním pláštěm, přečtěte si následující článek. Dozvíte se, jak krb s vodním pláštěm funguje a proč je výměník tepla klíčovým zařízením zajišťujícím bezpečnost užívání krbu. Dočtete se také, jak takový výměník tepla funguje a která zařízení jsou nejvhodnější pro tuto roli. Vítejte v čtení.
Teplovodní krb nebo kamna s výměníkem jsou tradiční, ale zároveň poměrně inovativní zařízení, která umožňují efektivní využití tepelné energie při vytápění. Mají odlišnou konstrukci od tradičních krbů, protože disponují dvojitými stěnami, ve kterých proudí voda – tento systém se nazývá vodní plášť nebo teplovodní výměník.
Spalování dřeva nebo uhlí v ohništi vytváří teplo, které je přenášeno na vodu ve výměníku kamen. Voda ve vodním plášti se začne zahřívat a předává teplo do topné soustavy. Tento způsob fungování zajišťuje, že krb nebo kamna s výměníkem mohou sloužit nejen jako dekorativní prvek v interiéru, ale také jako účinný a poměrně levný zdroj tepla pro vytápění místností. Pokud se rozhodneme pro krb, určitě stojí za zvážení verze s možností ohřevu vody - tzv. kamna s výměníkem.
Kromě toho krbová kamna s teplovodním výměníkem také umožňuje získávání tepla ze spalin - protože vodní plášť jsou také trubky s vodou, které jsou umístěny nad ohništěm, což zvyšuje jeho účinnost. To znamená, že krb nejen využívá teplo vznikající při spalování dřeva, ale také získává energii z části odpadních spalin, které by v tradičním krbu byly zbytečné. Díky tomu je krb ekologickým a ekonomickým řešením, které minimalizuje tepelné ztráty a snižuje náklady na vytápění.
V mnoha konfiguracích vytápění je nutné k krbu s vodním pláštěm připojit výměník tepla pro zajištění optimálního fungování celého topného systému. Výměník tepla hraje klíčovou roli v procesu vytápění budovy pomocí krbu s vodním pláštěm. Jedním z hlavních důvodů, proč je výměník tepla nezbytný, je ochrana celého topného systému před přehřátím. Krb, kvůli svým vlastnostem (inerci vytápění), pracuje v otevřeném systému, což ho chrání před přehřátím topného systému. Topný systém však v moderní výstavbě pracuje v uzavřeném systému - musí být oddělen od otevřeného systému krbu.
Spojení krbu s radiátory pomocí výměníku tepla umožňuje, aby voda v otevřeném oběhu (krbovém) nebyla smíchána s vodou v uzavřeném oběhu (radiátorovém). Tím se vyhneme přehřátí a poškození topného systému.
Dalším důvodem, proč je vhodné použít výměník tepla, je možnost zabránění přílišnému nárůstu tlaku vody v plášti krbu. Během procesu spalování dřeva se voda v plášti ohřívá, což vede ke zvýšení tlaku. Výměník tepla umožňuje kontrolovat a odvádět nadbytečné teplo, čímž se předchází nadměrnému nárůstu tlaku v plášti.
Spojení krbu s vodním pláštěm s radiátory pomocí výměníku tepla umožňuje efektivní a rovnoměrné rozložení tepla po místnostech celé budovy. Tím se dosáhne vhodné teploty v místnosti a zajistí se pohodlné podmínky pro užívání.
Výměníky tepla pro teplovodní krb jsou zařízení umožňující přenos tepla z krbu do systému centrálního vytápění. Výměník je umístěn mezi speciálním vodním pláštěm obklopujícím krb a systémem centrálního vytápění. Umožňuje oddělení otevřeného systému krbu od uzavřeného systému centrálního vytápění.
Díky tomuto řešení pracuje teplovodní krb v otevřeném systému, kde vzduch potřebný k hoření je nasáván z místnosti a spaliny jsou odváděny ven komínem. Voda, která cirkuluje výměníkem tepla, je uzavřena v systému centrálního vytápění. To znamená, že plameny krbu nemají přímý kontakt s vodou cirkulující v uzavřeném topném systému. Díky tomuto řešení je krb s vodním pláštěm bezpečný při používání.
Kromě toho je teplo vygenerované krbem účinně využíváno k ohřevu vody, vytápění místnosti nebo provozu celého systému vytápění. Výměník tepla pro teplovodní krb je vynikajícím řešením pro ty, kteří chtějí užívat atmosféru krbu a zároveň ho využít jako zdroj tepla pro vytápění domu.

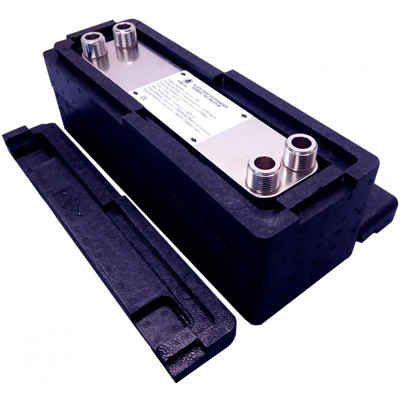

Fotografie představuje deskový výměník tepla pro kamna s teplovodním výměníkem.
Jedná se o model vybavený navíc tepelnou izolací, ze série Ba-23 značky Nordic Tec.
Deskový výměník tepla pro teplovodní krb je zařízení umožňující využití tepla vygenerovaného při spalování dřeva jako zdroje teplé užitkové vody. Výměník funguje na principu přenosu tepla mezi dvěma kapalinami. V tomto případě jde o:
Proces začíná přijetím tepla vygenerovaného při spalování, které je předáváno kapalině v plášti krbu.
Následně je pomocí čerpadla teplá voda z pláště čerpána do ventilu, který rozhoduje o toku do oběhu centrálního vytápění. V tomto okamžiku může teplá voda z krbu předat své teplo vodě v oběhu, čímž ohřívá domácí instalaci centrálního vytápění. Důležité je, že výměník tepla pracuje v uzavřeném oběhu, což znamená, že voda uvnitř krbu se nesmíchá přímo s užitkovou vodou.
To zajišťuje bezpečnou a hygienickou provozování zařízení. Tím se také dosahuje efektivního využití tepla, které by jinak bylo bezúčelně vyvedeno z krbu (tepelné ztráty komínem). Díky výměníku tepla pro krb s vodním pláštěm je tak možné ušetřit energii a využít přírodního zdroje tepla.
Příkladem výměníků tepla pro krbovou kamnu jsou deskové výměníky tepla, například:
Hlavní výhodou tohoto typu výměníků je možnost využití již existujícího krbu k získání dalšího zdroje tepla pro domov. Kromě toho jsou ploché výměníky tepla snadno instalovatelné a nevyžadují velké změny v konstrukci krbu. Jsou také relativně levné ve srovnání s jinými topnými systémy. Vysoká účinnost přenosu tepla činí krbovou kamnu stále populárnějším řešením mezi lidmi hledajícími ekonomické a ekologické způsoby vytápění domova.
Pokud chceme, aby výměník tepla správně fungoval ve spojení s krbem s vodním pláštěm, je nezbytné správně vybrat výměník podle výkonu krbu a vhodnou výměnnou plochu tepla. Při výběru výměníku je třeba zohlednit výkon krbu, protože čím větší je výkon, tím větší je potřeba přenosu tepla. Výměník by měl mít také dostatečně velkou výměnnou plochu tepla (počet desek), aby účinně přenášel teplo z krbu do centrálního topného systému.
Deskový výměník tepla pro krb s vodním pláštěm by měl být přizpůsoben jak velikosti krbu, tak potřebám místností v budově, která má být vyhřívána. V případě nesprávného výběru výměníku může dojít k neefektivnímu přenosu tepla, což by mohlo vést k nedostatečnému vyhřívání místností. Proto je důležité pečlivě vybrat výměník tepla pro krb, který zajistí efektivní a ekonomickou výměnu tepla.
Poddimenzování výměníku – tj. použití příliš malého výměníku může vést k přehřívání systému vodního pláště, v extrémních případech dokonce k varu vody v něm. To je nebezpečné, a proto je lepší výměník správně zvolit, než se řídit úsporou několika stovek korun.
Společnost Nordic Tec, která nabízí deskové výměníky tepla pro krbové teplovodní kamny, poskytuje jednoduchý převodník. Výměník by měl mít minimálně 0,3 metru čtverečního plochy desek na 10 kW výkonu krbové kamny. To je třeba přepočítat podle výkonu vašeho teplovodního výměníku (vodního pláště). Například krb o výkonu 20 kW by měl být obsluhován deskovým výměníkem s minimální plochou 0,6 metru čtverečního desek.
Krbová kamna pracující na setrvačném ohni nemají možnost rychlé regulace a nemají čidlo, které by umožnilo vypnout vytápění, jako například plynové kotle – proto se nedoporučuje volit menší výměníky, protože jde o otázku bezpečnosti systému. Tento převodník se vztahuje na modely Nordic Tec a nemusí být kompatibilní s výměníky jiných značek, které se mohou lišit tzv. koeficientem výměny tepla.
_____________
Nordic Tec Europe - výrobce a distributor výměníků tepla a příslušenství k nim.
___________
Aktualizace: 1-2024
