Jak funguje protiproudý výměník tepla?

Protiproudý výměník tepla je zařízení, které umožňuje efektivní získávání tepelné energie. Je široce využíván v různých odvětvích průmyslu a v rodinných domech (klimatizace, ventilace, ohřev užitkové vody). Z následujícího článku se dozvíte, jak je tento typ výměníku postaven, jak funguje a k čemu je využíván, a co vlastně znamená „protiproud“. Přečtěte si a dozvíte se více o protiproudových výměnících.

Co je to protiproudý výměník?

Protiproudový výměník je zařízení používané v mnoha odvětvích k efektivní výměně tepla mezi dvěma různými proudy tekutin, které proudí v opačných směrech. Funguje na principu průtoku tekutin oddělenými kanály, což umožňuje efektivní přenos tepla mezi nimi. Protiproudové výměníky jsou používány v oblastech jako je centrální vytápění - ale také v chemickém průmyslu, energetice nebo průmyslových procesech. Díky své konstrukci umožňují dosáhnout vyšší energetické účinnosti, snížit tepelné ztráty a zvýšit výrobní efektivitu.

Princip fungování protiproudových výměníků

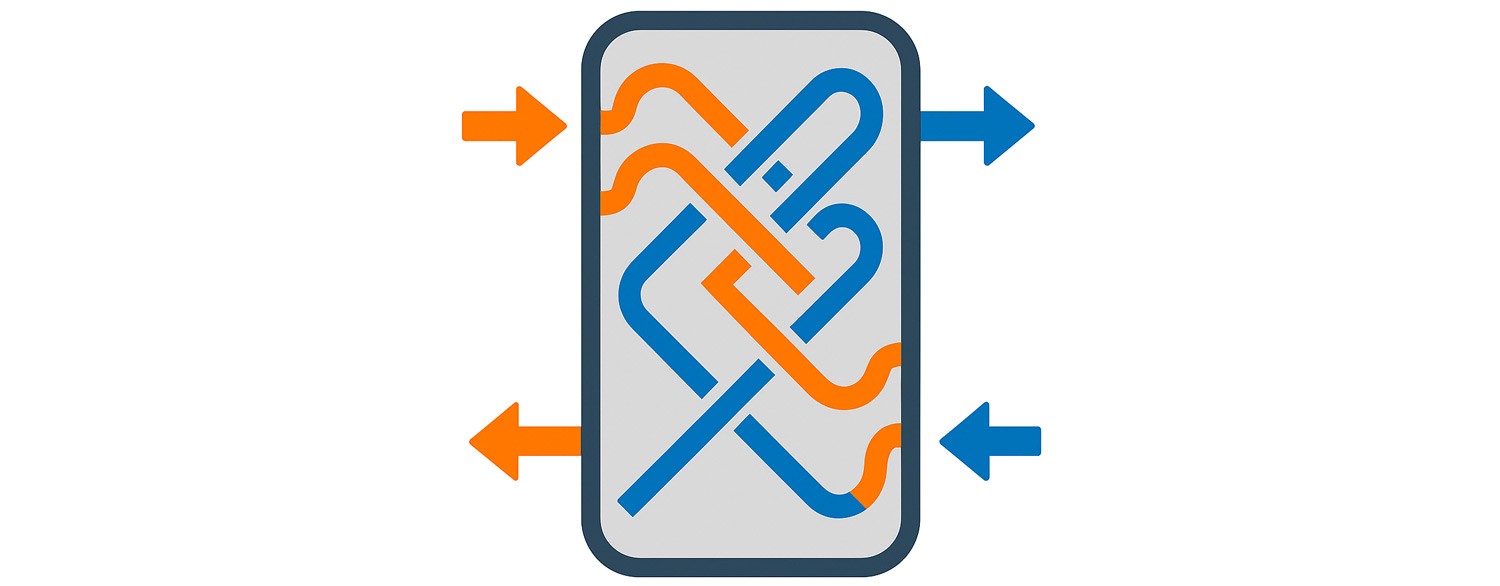

Princip fungování protiproudových výměníků spočívá v přenášení tepla mezi dvěma tekutinami, teplou a studenou, které proudí v opačných směrech. Tento proces je založen na principu přenosu tepla od tekutiny s vyšší teplotou k tekutině s nižší teplotou. Efektivní výměna tepla mezi tekutinami je klíčová pro minimalizaci ztrát a dosažení vysoké účinnosti procesu. Protiproudové výměníky zajišťují efektivní využití dostupného tepla, což z nich činí běžně používaná v různých odvětvích. Díky přenosu tepla z horké tekutiny do studené protiproudové výměníky umožňují využití tepelné energie z jednoho procesu k ohřevu tekutiny v jiném procesu. Kromě toho minimalizace tepelných ztrát při výměně vede k úspoře energie a zvýšení účinnosti systému. Díky tomu jsou protiproudové výměníky nejen ekonomické, ale také šetrnější k životnímu prostředí. Výměna tepla v opačných směrech přispívá k optimálnímu využití dostupných zdrojů a výrazně zvyšuje účinnost celého tepelného procesu. Níže vysvětlíme, proč jsou protiproudové výměníky tak účinné.

Skladem

Výměník tepla Ba-27-40 5/4" 40-85kW

NT Ba-27-40

4 599,00 Kč

Přidat do košíku

Skladem

Sada pro montáž na stěnu s fitinky pro výměník deskový 1" (DN25)

WSP1"

2 350,00 Kč

Přidat do košíku

Skladem

Bazénový Výměník tepla NORDIC Tec B210 61kW

B210

6 199,00 Kč

Přidat do košíku

Proč má protiproudový výměník tak vysokou účinnost?

Protiproudový výměník tepla je velmi účinný - jeho účinnost dosahuje až 85 %. Díky své konstrukci, která maximalizuje rozdíl teplot mezi dvěma vyměňovanými kapalinami, je přenos tepla velmi účinný. Účinnost protiproudového výměníku tepla lze přičíst několika klíčovým faktorům, které jsou popsány níže.

Teplotní gradient:

V protiproudovém uspořádání teplé a studené kapaliny proudí opačnými směry. Tím se vytváří neustále klesající teplotní gradient podél délky výměníku tepla. Jak se rozdíl teplot mezi dvěma kapalinami snižuje, stále dochází k výměně tepla po celé délce výměníku, což umožňuje efektivnější využití dostupného rozdílu teplot.

Udržovaný teplotní rozdíl:

Vzhledem k opačným směrům proudění se horká kapalina vstupující do protiproudového výměníku tepla nejprve setkává se studenou kapalinou, zatímco studená kapalina vstupující do výměníku nejprve setkává se nejteplejší kapalinou. To znamená, že největší rozdíl teplot nastává v bodě počátečního kontaktu. Jak kapaliny procházejí výměníkem, rozdíl teplot postupně klesá, ale zůstává vyšší ve srovnání s jinými typy konfigurace proudění, jako je paralelní proudění.

Boj proti tepelným ztrátám:

U výměníku tepla s paralelním prouděním klesá rozdíl teplot mezi dvěma kapalinami rychleji podél délky výměníku. To může vést k situaci, kdy se rozdíl teplot nakonec stane tak malý, že výměna tepla efektivně ustane. Naopak v popsaném protiproudovém výměníku tepla opačné směry proudění zajišťují rovnoměrnější distribuci výměny tepla po celé délce.

Kde jsou používány protiproudé výměníky tepla?

• Větrání a klimatizace - v těchto případech jsou protiproudé výměníky tepla používány k efektivnímu přenosu tepla mezi proudem venkovního vzduchu a proudem vnitřního vzduchu. Jedná se samozřejmě o výměníky tepla vzduch-vzduch
• Farmaceutický průmysl - v farmacii jsou protiproudé výměníky tepla používány při výrobě léčiv (v procesech destilace, sušení, krystalizace).
• Chemický průmysl - v chemickém průmyslu jsou protiproudé výměníky tepla používány ve firmách a výzkumných ústavech k regulaci teploty chemických reakcí, destilace, kondenzace.
• Petrochemický průmysl - v rafinériích a dalších petrochemických zařízeních jsou protiproudé výměníky tepla využívány k chlazení horkých produktů a látek, které vyžadují rychlé ochlazení, aby zachovaly určité podmínky zpracování.
• Energetický průmysl - v jaderných elektrárnách a tepelných elektrárnách jsou protiproudé výměníky tepla používány k přenosu tepla mezi chladicím okruhem a pracovním okruhem za účelem výroby elektrické energie.
• Potravinářský průmysl a chladírenství - v potravinářském průmyslu mohou být protiproudé výměníky tepla použity k rychlému chlazení nebo ohřívání potravin, stejně jako při procesu pasteurizace a sušení.
• Metalurgický průmysl - v metalurgii jsou protiproudé výměníky tepla používány k regulaci teploty v procesech jako je válcování, lití nebo tepelné zpracování.
• Centrální vytápění a ohřev teplé užitkové vody. V této roli se perfektně osvědčí následující výměníky tepla:
  • Výměník tepla Ba-32-15 1" 18-40kW,
  • Výměník tepla Ba-27-20 5/4" 15-40kW.

Skladem

Výměník tepla Ba-16-24 15-30kW 1"

NT Ba-16-24

2 499,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-50 3/4" 30-55kW

NT Ba-23-50

3 249,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-32-80 1" 80-170kW

NT Ba-32-80

9 299,00 Kč

Přidat do košíku

Výhody protiproudních výměníků tepla

Protiproudní výměníky tepla mají řadu výhod, o kterých stojí za to vědět. Jednoznačně patří mezi ně vysoká účinnost, široké využití, nízké výrobní náklady a snížení tepelných napětí v konstrukci ve srovnání s paralelními výměníky.

Vysoká tepelná účinnost

Protiproudní výměníky tepla mají mnoho výhod. Jednou z nejdůležitějších je velmi vysoká tepelná účinnost. To znamená, že tepelné ztráty jsou minimální a téměř veškerá tepelná energie je využívána k ohřevu nebo chlazení budovy. Díky tomu jsou takové výměníky velmi efektivní a ekonomické při provozu. Navíc lze v případě deskových výměníků použít tepelnou izolaci, která dodatečně minimalizuje ztráty.

Široké využití

Další výhodou protiproudních výměníků tepla je jejich flexibilita využití. Mohou být použity jak k vytápění, tak k chlazení, a proto nacházejí široké využití v mnoha odvětvích, jako je potravinářský průmysl, chemický průmysl, energetika nebo vytápění a klimatizace budov.

Nízké výrobní náklady

Dalším protiproudním výměníkům tepla jsou relativně nízké výrobní náklady, což se promítá do atraktivní ceny pro uživatele. Kromě toho jsou tyto typy výměníků snadno instalovatelné a udržovatelné, což je činí praktickými v provozu. Proto jsou protiproudní výměníky tepla stále populárnějším řešením v oblasti tepelné technologie.

Vysoká rychlost výměny tepla

Protiproudý systém umožňuje vyšší celkový koeficient výměny tepla ve srovnání s jinými konfiguracemi průtoku. To znamená, že protiproudní výměník tepla může dosáhnout požadované změny teploty při menší délce, což je zvláště výhodné v situacích, kdy je prostor omezený.

Nižší tepelná napětí

Protiproudý průtok pomáhá snížit tepelná napětí materiálů použitých ve výměníku tepla. Protože se horké a studené kapaliny postupně setkávají a rozdíl teplot se snižuje podél délky protiproudního výměníku tepla, existuje méně teplotních rozdílů, které by mohly způsobit tepelná napětí.
