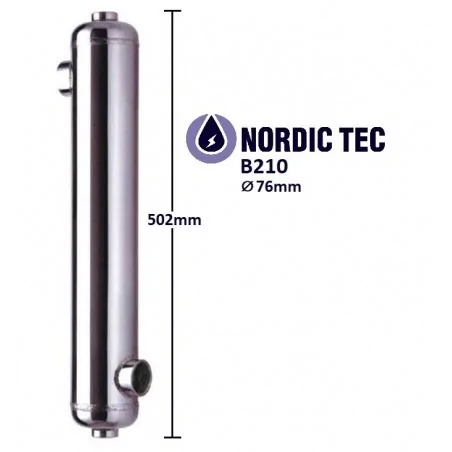

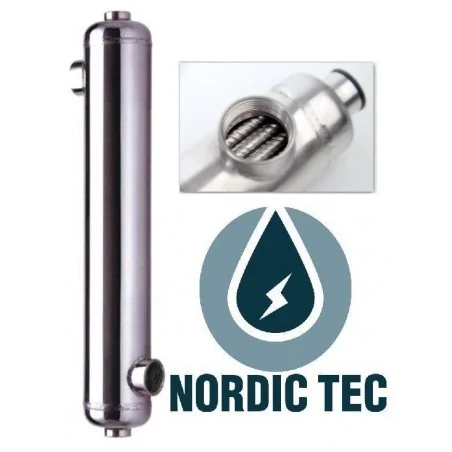

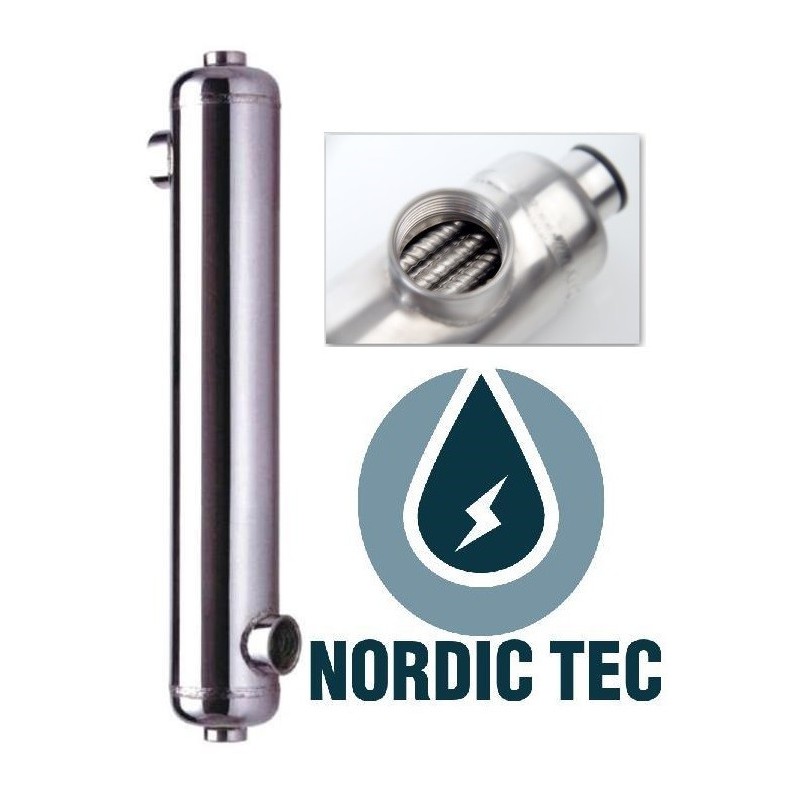

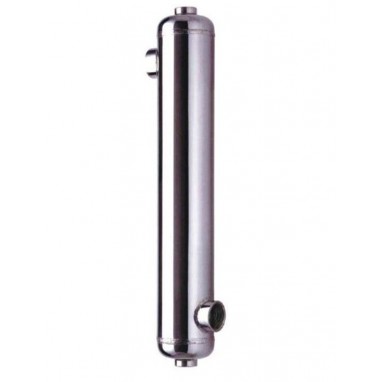

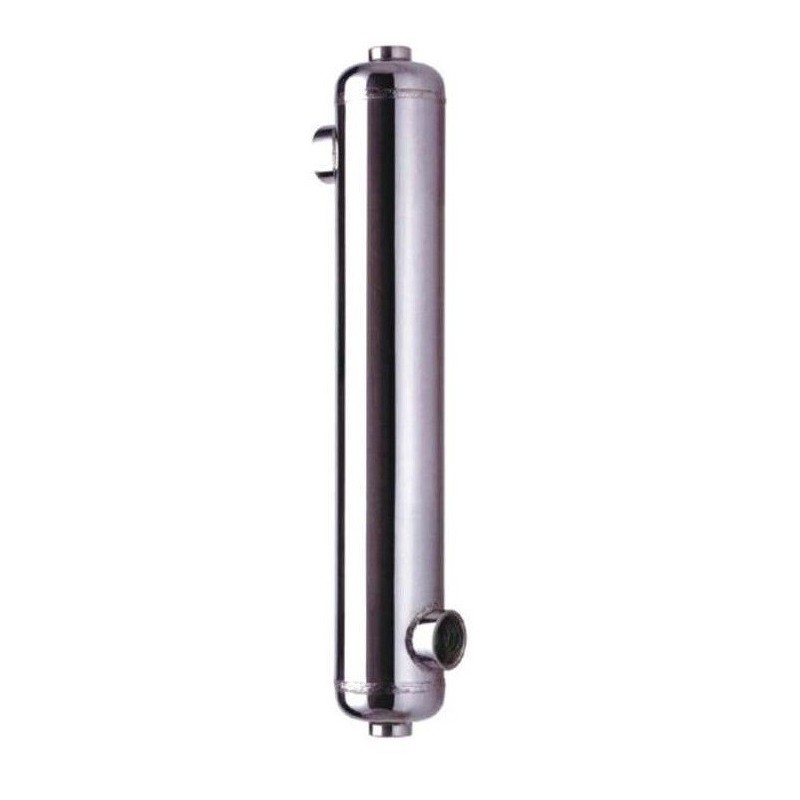

Bazénový Výměník tepla NORDIC Tec B210 61kW

Výměník Tepla Bazénový NORDIC Tec B210 61 kW | CZ

  • Materiál: Nerez
  • Výkon: 61 kW
  • Připojení: 2x 1 1/2" a 2x 1 1/2"

Ohřev vody bazénu - výměník tepla pro bazény - vyrobený z nerezové oceli odolné vysokým koncentracím chloru a chemikálií používaných k úpravě vody. Typ zařízení je trubkový výměník tepla. Bazénové výměníky tepla Nordic Tec mohou pracovat s většinou tepelných zdrojů dostupných na evropském trhu, například s tepelnými čerpadly, plynovými kotlemy, krbem s vodním pláštěm  a dalšími.
Je také povoleno používat výměník tepla jako součást pro solární ho ohřevu bazénu - vytápění bazénu pomocí glykolem naplněných solárních kolektorů. Glykol nepředstavuje nebezpečí pro naše zařízení.

Výměník tepla B210 by měl být používán s sladkou vodou. V případě použití soli ve vodě je třeba použít výměník tepla B210-Ti, což znamená, že model je kompletně vyroben z titánu.

✅ Doprava výměníku pro bazén 61 kW zdarma po celé České republice

Kód: B210
Stav Nové
Vyprodáno
6 199,00 Kč
S DPH



Ohřev bazénu - výměník tepla Nordic Tec B210

Výměník tepla Trubkový pro bazény 61 kW - Specificace:

  • Nominální výkon bazénového výměníku - 61 kW (210 kBTU/h)

Výměník bazénu B210 o výkonu 61 kW dosahuje při klasických médiích, tj. voda-voda, při rozdílu teplot mezi stranami 60 stupňů Celsia. (100% účinnosti)

Očekávaná účinnost při rozdílu teplot mezi médii:

  • 60 °C = 100%
  • 50 °C = 85%
  • 40 °C = 70%
  • 30 °C = 55%

Pokud jako medium po straně topného zdroje mamy roztok glikolu - np. při ohřevu bazénu tepelnou pumpou nebo solárními panely - přenos tepla bude oslaben kvůli vlastnostem glykolu. V takovém případě bude účinnost ohřevu bazénu prostřednictvím výměníku dosahovat 85-92 %, v závislosti na koncentraci glykolu ve vodě.

  • Teplosměnná plocha -  0,44 m2

  • Materiál bazénového výměníku tepla - nerezová ocel - INOX

  • Testovaci tlak -  10 bar, pracovni tlak - 6 bar
  • Připojení -

- 2x 1 1/2" - připojení topné vody  - K1 i K4
- 2x 1 1/2" - Připojení ohřívané vody  - K2 i K3

  • Doporučený objem bazénu:

- Nominálně do 70 m3, při zachování rozdílu teplot mezi médii 60°C a odpovídajících úrovní průtoků (viz níže)

- V případě nedostatečných parametrů ohřevu doporučený objem nemusí být správně obsloužen výměníkem, proto správný výběr zařízení musí zohlednit napájecí parametry.

  •  Tok

- topné vody - 35 l/min
- ohřívané vody - 242 l/min

  • Maximalni teploty - 208 oC



Jak připojit bazénový výměník tepla B210

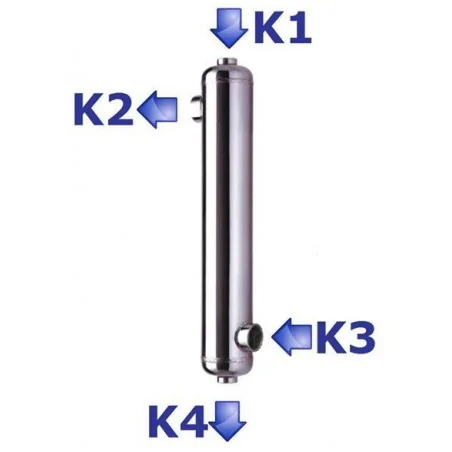

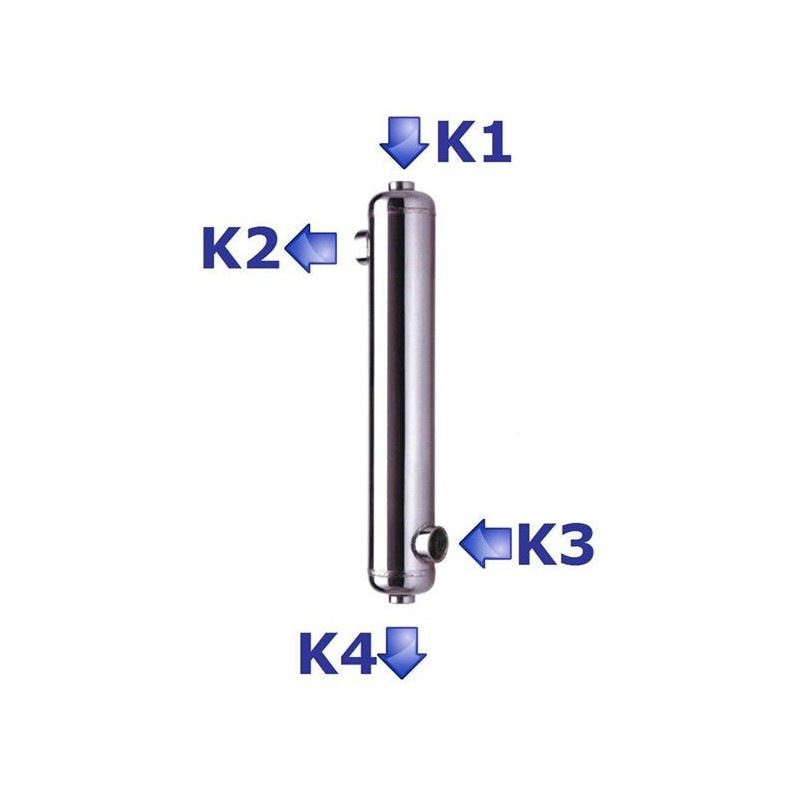

Způsob připojení bazénového výměníku tepla B210 k topnému systému

Základní způsob připojení bazénového výměníku tepla B210 je protiproudem. Jakýkoli jiný způsob neposkytne optimální výkon při ohřevu bazénu. Níže je popsáno, co znamená protiproudové připojení - s odkazem na výše uvedený graf znázorňující připojení výměníku tepla.

  • K1 - Připojení topné vody (vstup)
  • K2 - Připojení ohřívané vody  (odchod)
  • K3 - Připojení ohřívané vody  (vstup)
  • K4 - Připojení topné vody (odchod)

Bazénové výměníky tepla, včetně modelu B210 61kW, se připojují protiproudem, aby dosáhly maximální účinnosti při ohřevu bazénu. Připojení dle uvedeného schématu zahrnuje princip protiproudu a je vhodné se jím řídit. V opačném případě zařízení ztratí část své účinnosti a náš bazén by mohl být nedostatečně ohřát.

Tepelný výměník Nordic Tec B210 a ohřev bazénu

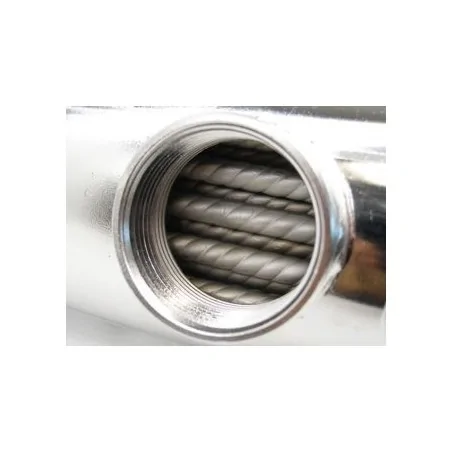

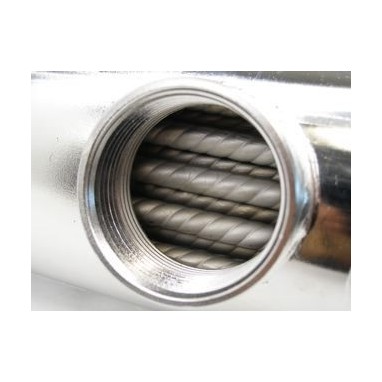

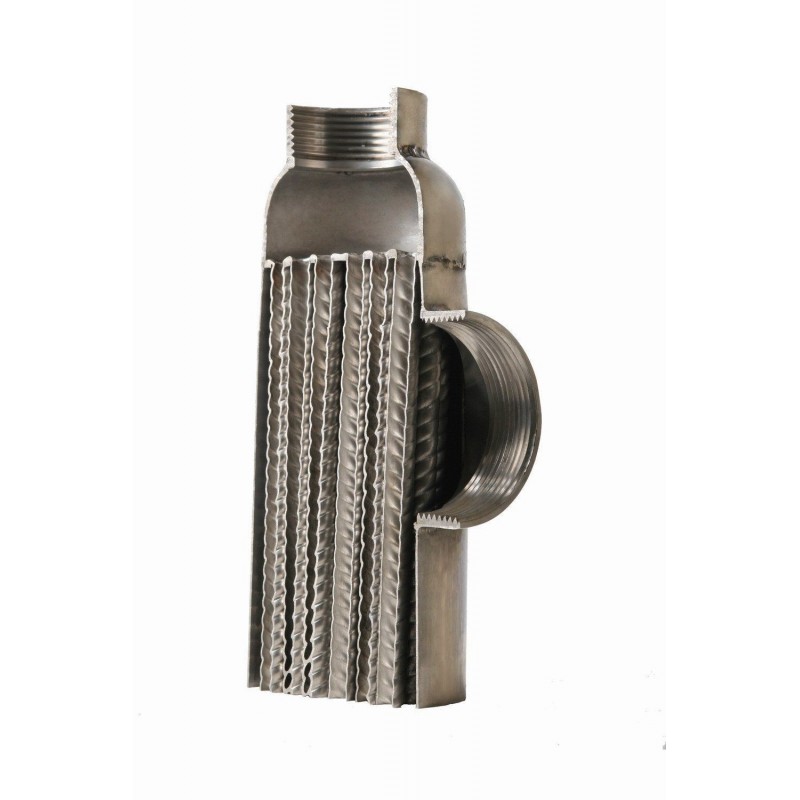

Převaha trubkového výměníku tepla oproti výměníkům deskovým

Převaha bazénového výměníku tepla (tj. konstrukce trubkově-plášťové) oproti modelům složeným z desek začíná tím , že má 1 z kanálů výrazně větší propustnost, což umožňuje vyšší průtok v tomto kanálu tepelného výměníku. Tento větší kanál je přirozeně určen k ohřevu bazénu, zatímco u výměníků s deskami jsou oba kanály obvykle rovnocenné. Při ohřevu bazénu je zřejmé, že průtok hmoty po straně bazénu by měl být výrazně vyšší - díky čemuž dosáhneme možnosti rovnoměrného ohřevu velkých hmot vody, aniž bychom do bazénu tlačili horkou vodu v malém množství (což by nebylo pohodlné a někdy i nebezpečné).

Navíc bazénové výměníky tepla téměř nevytvářejí odpor na průtoku, což znamená téměř nulové tlakové ztráty. To negativně neovlivňuje spotřebu oběhových cerpadel bazénů, zatímco výměníky deskové způsobují poměrně znatelné tlakové ztráty (tj. poměrně výrazné odpor), které rostou s rostoucím intenzitou průtoku.

Třetím aspektem, který předurčuje bazénové výměníky k ohřevu bazénu, je absence měděných pájek (jak je tomu u modelů s deskami). Bazénový výměník tepla je pájen ocelí a je složen z 100% oceli ( pokud nepočítáme titánový výměník tepla pro slanou a mořskou vodu ). Měděné pájky jsou nejméně odolné vůči vysokým koncentracím chloru a bazénové chemii - a kvůli nim dochází k únikům u konstrukce s deskami v tomto použití. Navíc většina výrobců zpochybňuje záruku na výměníky s deskami při používání ve vodě s vysokým obsahem chloru.

Ohřev bazénu solárně - a výměník tepla pro bazén B210

Ohřev bazénu solárním způsobem je topný systém pro ohřev bazénové vody - ve kterém slouží jako zdroj tepla solární panely - tedy solární kolektory. Tento způsob ohřevu je v létě velmi účinný, protože solární kolektor pro ohřev bazénu umístěný na střeše dokáže dosáhnout velmi vysokých teplot. Solární ohřev bazénu má řadu výhod - především je to bezplatný způsob ohřevu, který téměř nevyžaduje žádné investice - s výjimkou pořízení a instalace solárních panelů.
Samozřejmě k tomu dochází i k bezúdržbovému provozu systému, který v podstatě nevyžaduje lidskou práci. Pokud nám záleží na ohřevu zahradního bazénu - je to skvělé řešení, ale samozřejmě je třeba si uvědomit, že plocha solárních panelů musí být vhodná pro objem bazénu.

Solární ohřev bazénu však má také své nevýhody - je závislý na počasí a v podstatě dosahuje nejvyšší účinnosti ve teplých slunečných dnech, tedy paradoxně v dnech, kdy je ohřev bazénu v našem klimatu nejméně potřebný. Jedná se o zdroj tepla jednoznačně sezónní a nekontrolovaný člověkem.

Role výměníku tepla při solárním ohřevu bazénu

Solární ohřev bazénu je napájen solárními panely, které jsou naplněny glykolem. Jedná se o kapalinu s antizmrazovými vlastnostmi, takže panely by neměly být naplněny vodou, která by se v zimě jednoduše zmrazila a poškodila by panely. Aby se teplý glykol z solárních panelů nesmíchal s bazénovou vodou, je třeba propojit obě oběhy - oběh ohřevu bazénu s oběhem glykolu pomocí výměníku tepla - například modelu B210 60 kW. Každý oběh bude mít v tomto případě samostatne oběhove cerpadlo. Bez výměníku tepla není možné propojit tyto dva oběhy, aniž bychom je zároveň nezamíchali.
