Výměník tepla trubkový B600 pro bazény
Výměník tepla trubkový B600 pro ohřev bazénové vody - 175 kW
Jmenovitý výkon: 175 kW (600 kBTU/h)
Při použití glykolu jako topného média se účinnost výměníku tepla pro bazény sníží na 85-92 %, v závislosti na koncentraci glykolu.
- Výkon 175 kW výměníku je dosažen při použití média voda-voda, s teplotním rozdílem mezi oběma médii 60 °C (100% účinnost).
Účinnost v závislosti na teplotním rozdílu mezi médii:
- při 50 °C = 85 % | 148 kW
- při 40 °C = 70 % | 122 kW
- při 30 °C = 55 % | 96 kW
- při 20 °C = 35 % | 62 kW
- Při použití glykolu jako topného média se účinnost výměníku tepla pro bazény sníží na 85-92 %, v závislosti na koncentraci glykolu.

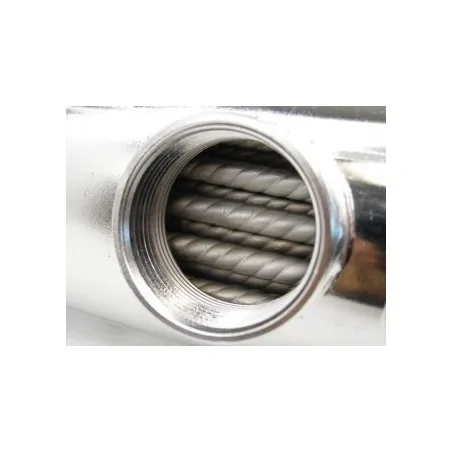

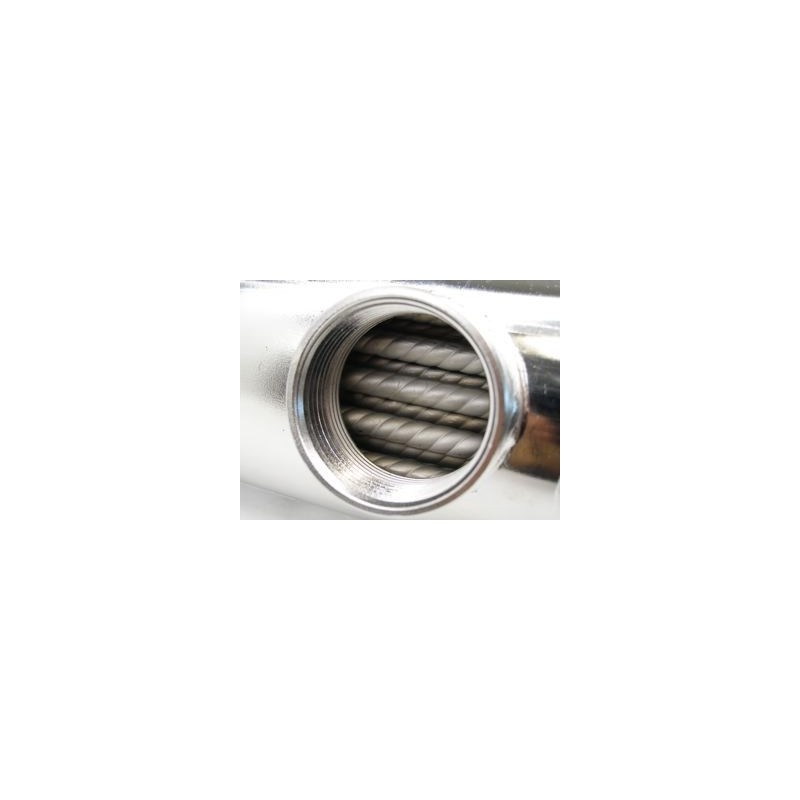

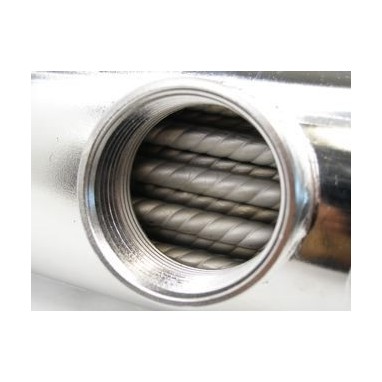

Materiál výměníku: Nerezová ocel (100 %) - navrženo pro provoz s chlorovanou vodou, včetně vysoce chlorované vody.
Určení (tekutiny) - trubkový výměník pro bazén B600 ✅ je určen pro sladkou vodu, použití s vodou obsahující solné přísady nebo mořskou vodou se nedoporučuje. Pokud máte bazén s mořskou vodou nebo přidáváte sůl do vody, měli byste použít výměník tepla z titanu.
Jmenovité průtoky:
- Teplonosná kapalina / strana zdroje tepla: 66 l/min
- Ohřívaná kapalina / bazénová voda: 432 l/min
Provozní tlak: až 6 bar - Zkušební tlak: 10 bar
Připojení pro kapaliny
- 2x 2 palce - připojení teplonosné kapaliny - K1 a K4
- 2x 2 1/2 palce - připojení ohřívané kapaliny - K3 a K2
Objem bazénu (doporučený):
- Až 200 m³ nominálně, při zachování teplotního rozdílu mezi médii přibližně 60 °C a odpovídajících úrovní průtoku.
- V případě nedostatečných parametrů ohřevu nemusí být doporučený objem výměníkem adekvátně podporován. V praxi, při nízkoteplotních zdrojích tepla, výměník B600 obvykle zvládá bazény v rozsahu 100-150 m³ (správný výběr zařízení vyžaduje odpovídající kvalifikaci).

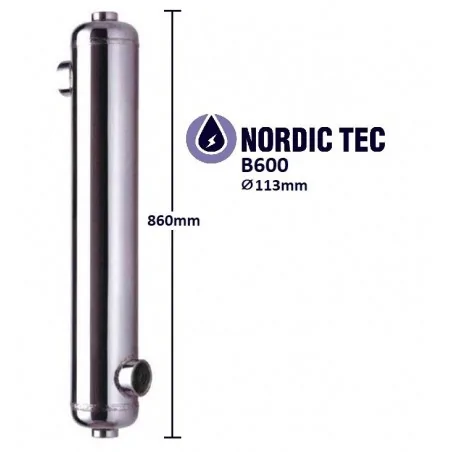

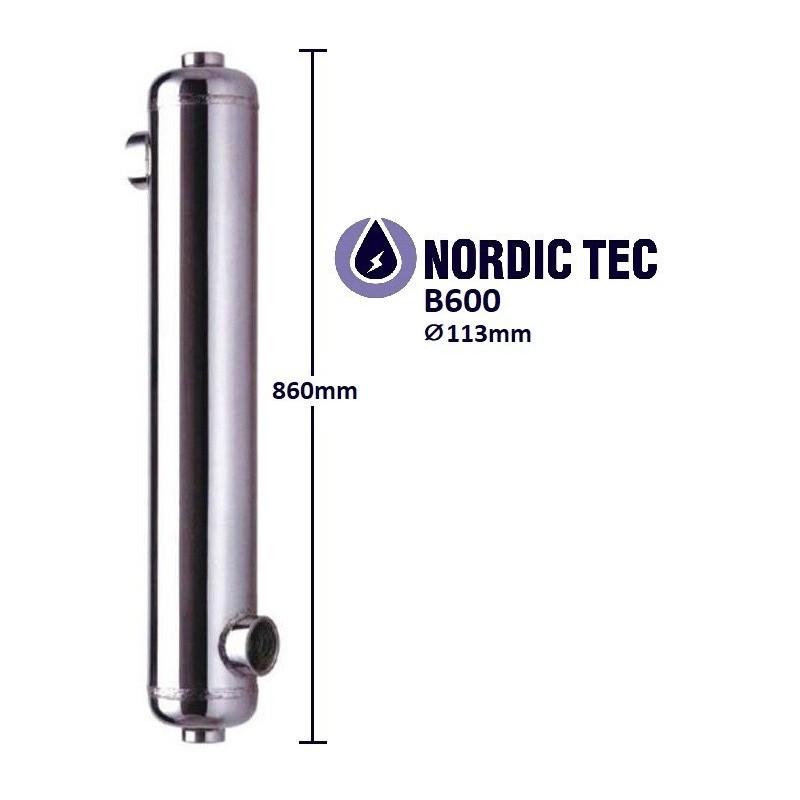

Rozměry:
- Délka s vodními přípojkami: 860 mm
- Průměr: 113 mm

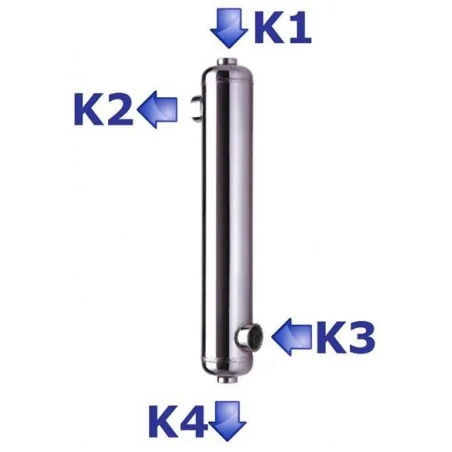

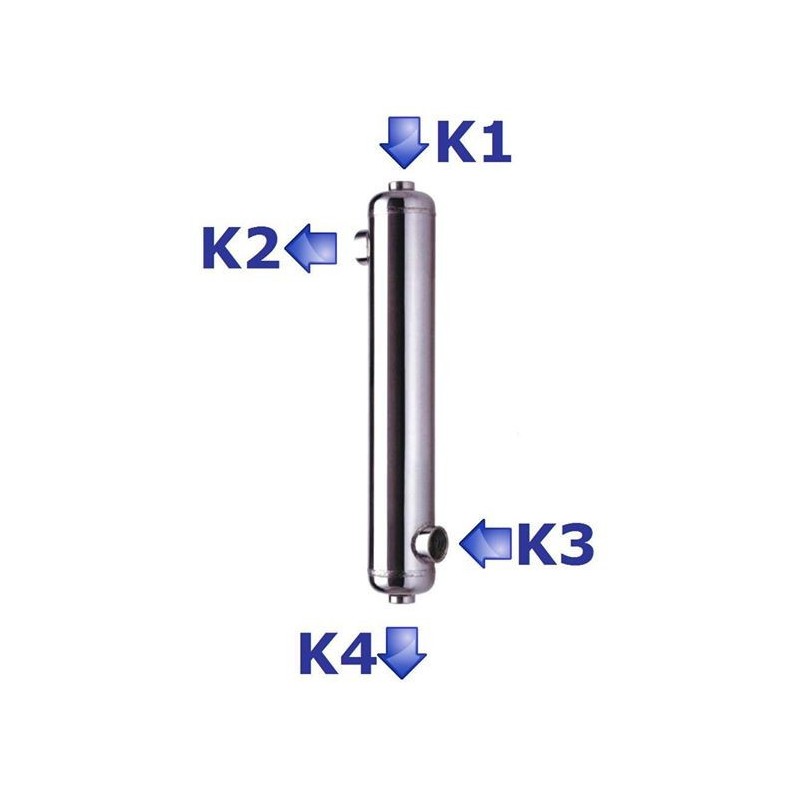

Způsob připojení výměníků tepla pro bazén B600 175 kW
- K1 - vstup teplonosné kapaliny
- K2 - výstup ohřívané kapaliny
- K3 - vstup kapaliny k ohřevu
- K4 - výstup teplonosné kapaliny
Výměníky pro bazény jsou připojovány protiproudě, jak je znázorněno na obrázku výše, aby byla zajištěna maximální účinnost výměny tepla.
