Princip protiproudu nebo protisměru – základní informace

Princip protiproudu (protisměru), někdy také známý jako princip protisměrného toku, je jedno z nejdůležitějších řešení používaných v topenářské technice, chladicí technice a v mnoha dalších oborech inženýrství. I když to zní docela technicky, jeho fungování je založeno na velmi jednoduchém a zároveň geniálním nápadu: dvě média – například voda, vzduch nebo jiná kapalina – proudí vedle sebe v opačných směrech, což umožňuje mnohem efektivnější výměnu tepla nebo hmoty.

Kdo vynalezl princip protiproudu - a co s tím mají společného rybí žábry

Je to velmi zajímavé, ale tento geniální trik nemá vynálezce – pokud za vynálezce nepovažujeme přírodu. Princip se obvykle používá v hydraulice, ale poprvé byl pozorován v biologii, což je velká zajímavost.

Pravděpodobně víme jak fungují rybí žábry, ale pro připomenutí, jsou to součást dýchacího aparátu ryb. Voda, která jimi protéká, předává kyslík tkáním, z nichž se žábry skládají. Jsou silně prokrvené – krev protékající žábrami přijímá kyslík a dodává jej do ostatních částí rybího těla. A právě zde byl pozorován tento jednoduchý princip – příroda to zařídila tak, že z nějakého důvodu krev v žábrách proudí v opačném směru, než ve kterém proudí voda odevzdávající kyslík. Proč – věc je zřejmá – protože tímto způsobem je krev schopna získat více kyslíku, tedy transfer kyslíku je efektivnější. Nikdo to neudělá lépe než příroda, stačilo jen využít tento objev v technice.

Kdyby výše uvedené uspořádání vypadalo jinak – totiž obě kapaliny by proudily stejným směrem – a tedy nebyl by dodržen princip protiproudu, nemohlo by být řeči o tak efektivní výměně vlastností mezi oběma okruhy.

Princip protiproudu - nejprve základy

Abyste pochopili princip protiproudu, stojí za to jej porovnat s paralelním prouděním-souběžným prouděním. Např. V tepelném výměníku s paralelním-souběžným prouděním se horké a studené medium pohybují stejným směrem. Na začátku je teplotní rozdíl mezi nimi velký, ale rychle klesá, čímž se výměna tepla stává stále méně efektivní.

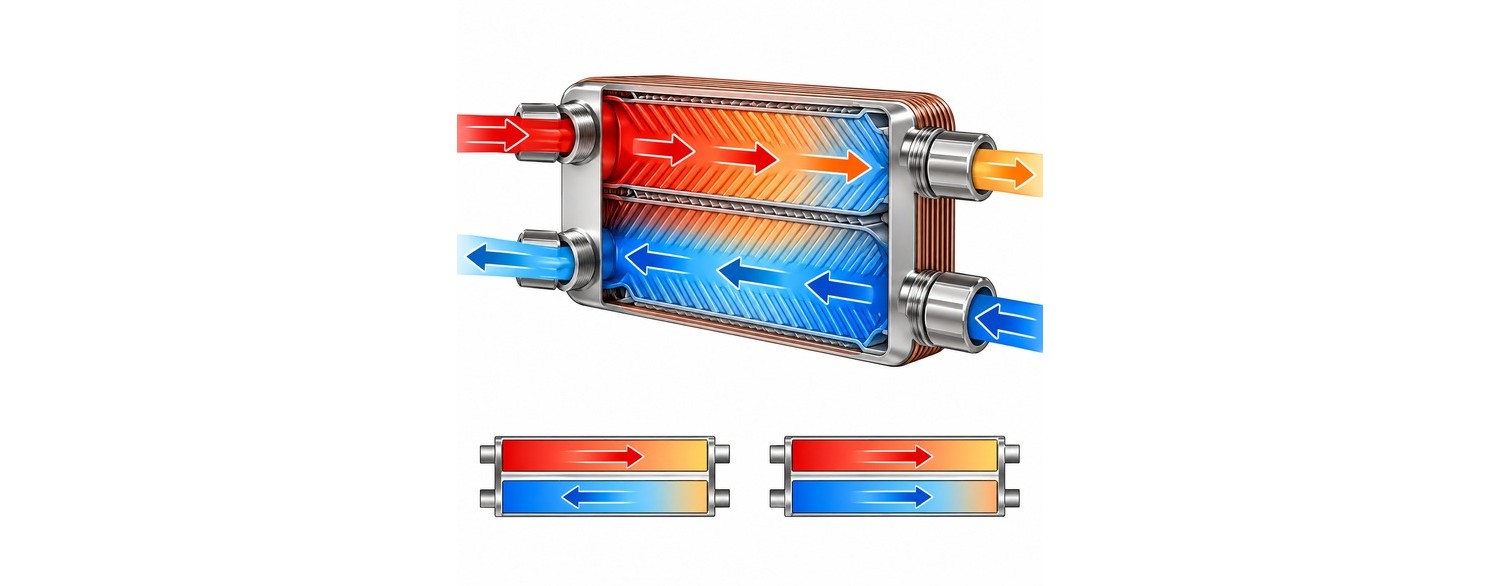

V protiproudém uspořádání obě média proudí v opačných směrech. Díky tomu zůstává teplotní rozdíl mezi nimi vysoký po celé délce výměníku – a čím větší je teplotní rozdíl, tím snadněji probíhá výměna tepla, v souladu se zákony fyziky. Ve výsledku může být teplo předáváno mnohem účinněji a konečná teplota studeného media se může blížit počáteční teplotě horkého media. Přesně jako v rybích žábrách, jenže tam je vyměňovanou „měnou“ kyslík, zatímco v topenářské technice – energie tepla, zjednodušeně: teplota.

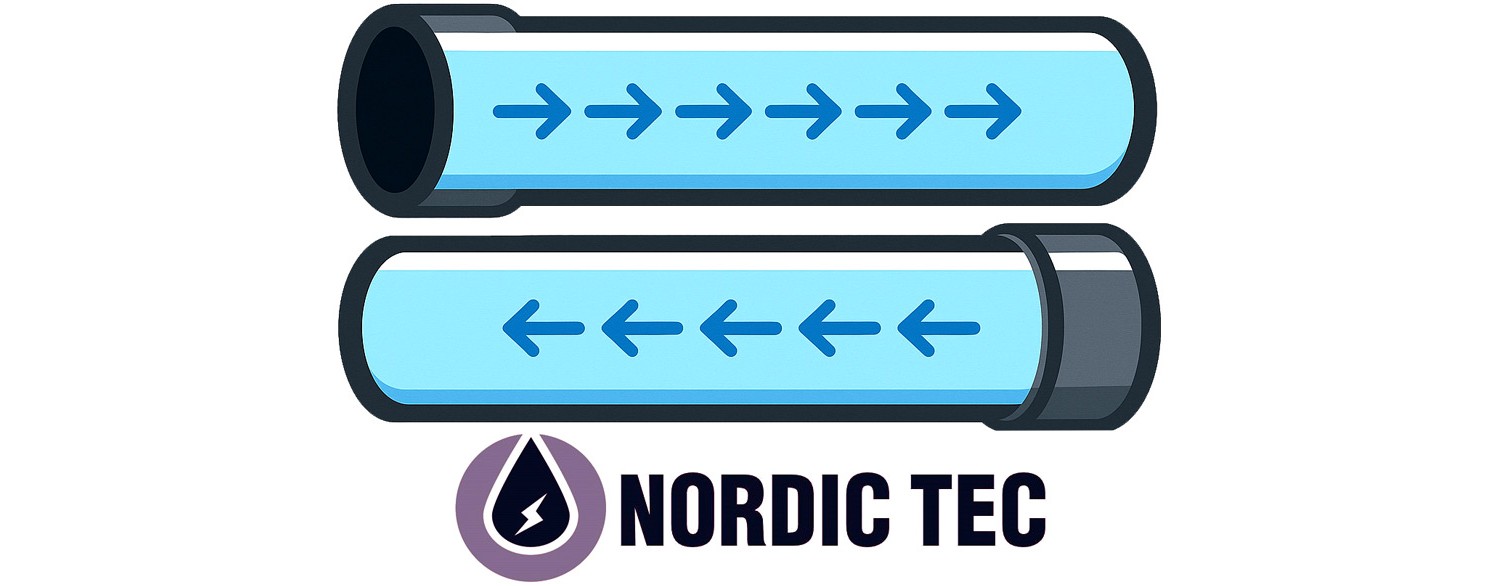

✅ Jedním slovem: Protiproud spočívá v tom, že 2 kapaliny proudí v opačných směrech vzhledem k sobě.

Skladem

Odtokový Odvodňovací žlab do garáže NORDIC TEC sada se 2 rameny

Odvodnovaci-zlab-garaz-sada-1

3 799,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-16-24 15-30kW 1"

NT Ba-16-24

2 499,00 Kč

Přidat do košíku

Skladem

Bazénový Výměník tepla NORDIC Tec B155 50kW

B155

5 199,00 Kč

Přidat do košíku

Kde se využívá princip protisměru

Princip protisměru nachází velmi široké uplatnění – jak v průmyslu, tak i v každodenních zařízeních:

• Tepelné výměníky – to je jedno z nejčastějších aplikací. V topenářských a chladicích instalacích umožňuje protiproudé uspořádání maximální využití energie, snižuje ztráty tepla a zvyšuje účinnost zařízení. Princip nachází uplatnění v různých tepelných výměnících, ať už deskových, tak i plášťových a trubkových, nezávisle také na médiu – ať už se jedná o výměníky typické pro kapaliny nebo např. fréonové výměníky.
• Rekuperátory – ve ventilačních systémech odváděný vzduch ohřívá přiváděný vzduch v opačných směrech, což umožňuje zpětné získávání tepla ze spotřebovaného vzduchu. Mimochodem, rekuperátor za účelem zpětného získávání tepla také obsahuje formu výměníku vzduch-vzduch.
• Systémy chlazení motorů a strojů – v automobilovém průmyslu a průmyslu tento princip pomáhá účinně odvádět teplo.

Více na téma protiproudých výměníků najdete na našem blogu:

• ✅ Jak funguje protiproudý tepelný výměník?

Proč je protiproudé uspořádání tak efektivní?

Největší výhodou principu protiproudu je udržení stálého teplotního rozdílu mezi proudícími medii. To znamená, že teplo nebo hmota může být předávána po celou dobu s téměř stejnou intenzitou. V praxi se to promítá do:

• vyšší účinnosti výměníků,
• menší spotřeby energie,
• kompaktnějších rozměrů zařízení – než by tomu bylo v případě souběžných modelů.

Skladem

Výměník tepla chladivo TČ - Ba-26-34-F 0,88m² - 9 kW

CZ Ba-26-34-F

4 099,00 Kč

Přidat do košíku

• -250,00 Kč

Skladem

Nerezový rozdělovač topení na podlahovku INOX 6 okruhů

Rozdělovač-topení-NT-INOX-6

2 600,00 Kč 2 850,00 Kč

Time left

Přidat do košíku

Skladem

Výměník tepla Ba-115-180 2,5" (65) 850-1750 kW

CZ-vymenik-tepla-Ba-115-180

76 999,00 Kč

View

Shrnutí

Princip protiproudu je důkazem toho, že jednoduchá řešení – čerpaná v podstatě přímo z přírody – umí být výjimečně účinná. Tady by se chtělo říct, že je to tak jednoduché, že je to až geniální. Díky němu fungují moderní topenářské, chladicí a ventilační systémy mnohem efektivněji, šetří energii a snižují provozní náklady. Je to řešení, které již léta inspiruje inženýry – a není divu, protože je založeno na dokonalé harmonii mezi fyzikou a praktickým uplatněním. Nic lepšího v tomto ohledu nevznikne.
