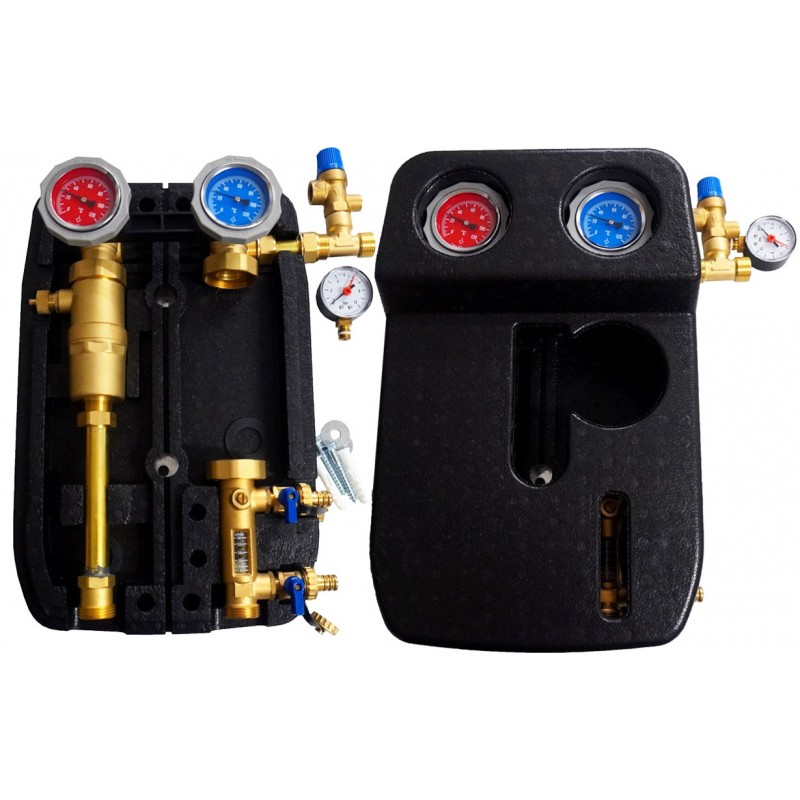

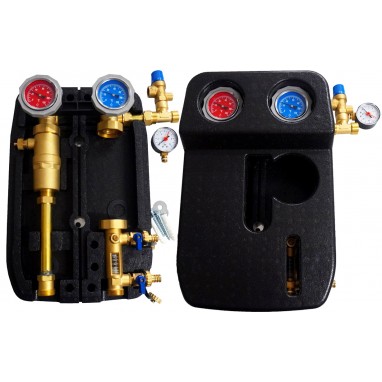

Solární čerpadlová skupina Nordic Tec - použití
Solární čerpadlová skupina Nordic Tec nachází uplatnění v solárních instalacích a systémech, obvykle určených pro ohřev teplé užitkové vody a podporu topných systémů v budově. Díky integrovaným prvkům, jako jsou uzavírací ventily, bezpečnostní skupina s pojistným ventilem nebo průtokoměr, umožňuje efektivní a bezpečný provoz celého solárního systému.
Čerpadlová skupina zajišťuje optimální oběh teplonosné kapaliny mezi solárními kolektory a zásobníkem teplé vody (jednoduše zásobníkem TUV), což vede k efektivnímu využití solární energie a úsporám ve spotřebě konvenční energie. Solární skupina, která sdružuje všechny tyto prvky dohromady - to je prostě úspora času a místa v kotelně.
Odlučovač vzduchu v solární stanici
- ✅ Solární stanice Nordic Tec je vybavena odlučovačem vzduchu
Odlučovač vzduchu v solární čerpadlové stanici hraje klíčovou roli v zajištění bezporuchového a výkonného provozu celé instalace. Jeho úkolem je odstraňovat vzduchové bubliny a plyny rozpuštěné v teplonosné kapalině, které by mohly způsobit poruchy oběhu, hluk a postupně snížit účinnost systému. Díky odlučovači vzduchu pracuje oběhové čerpadlo stabilněji a déle, pomaleji se opotřebovává (což vede k nižším provozním nákladům). V solárních čerpadlových skupinách Nordic Tec se odlučovač vzduchu nachází na levé straně, v červeném okruhu.

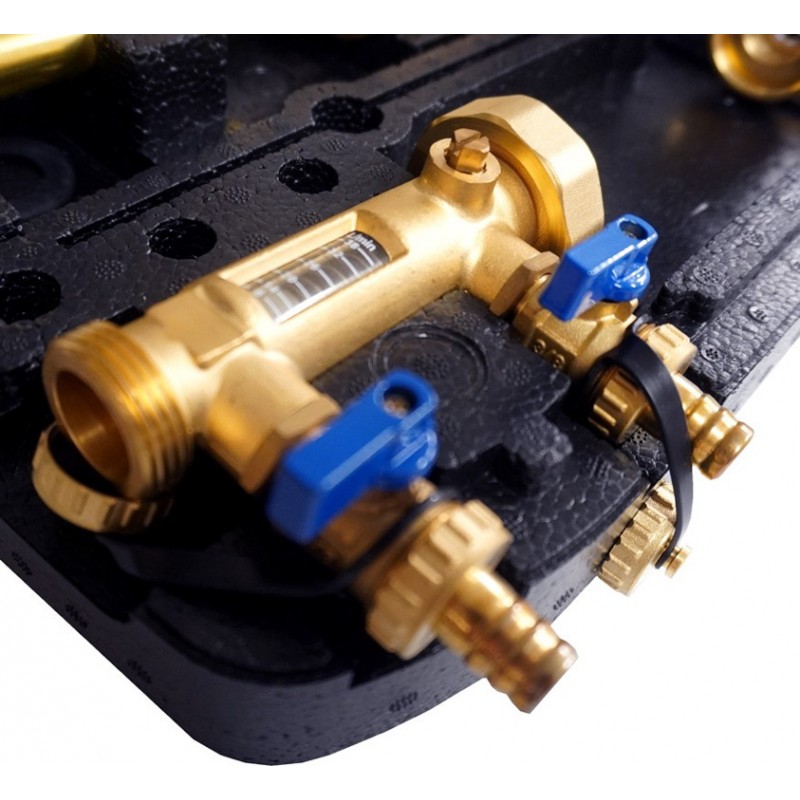

Nordic Tec Solární čerpadlová stanice s rotametrem v sadě
- ✅ Solární čerpadlové stanice naší značky obsahují rotametr s stupnicí do 38,0 l/min
Rotametr v solární stanici slouží k měření a kontrole průtoku teplonosné kapaliny v okruhu mezi solárními kolektory a zásobníkem teplé vody. Díky němu může instalátor nebo uživatel snadno zkontrolovat, zda je průtok v systému správný, nerušený, a případně upravit jeho hodnotu podle požadavků solárního topného systému. Udržování odpovídajícího průtoku je klíčové pro efektivní odběr solární energie, prevenci přehřívání kolektorů a rovnoměrný provoz instalace. Rotametr tak umožňuje nejen monitoring, ale také regulaci parametrů provozu solárního systému, což přispívá k jeho dlouhé životnosti a maximální účinnosti. Rotametr je standardně součástí této solární skupiny.
Rotametry se také vyskytují v jiných zařízeních (typicky v podlahových rozvodech), ale je třeba pamatovat, že v solární sstanici se montují pouze speciálně upravené rotametry, a to i tvarově.
Dvoucestná solární stanice Nordic Tec - shrnutí
Solární čerpadlová stanice z této nabídky je skupina dvoucestná (nazývaná také dvoukolejná). Jedná se o hydraulický set určený pro solární instalace, který má dvě koleje průtoku teplonosné kapaliny – jednu přivádějící ze solárních kolektorů a jednu odvádějící směrem k zásobníku teplé vody. V tomto případě nejsou žádné body míchání nebo míchací ventily, které by tyto dvě cesty spojovaly.
Dvoukolejná solární stanice v praxi:
- je standardním řešením pro většinu solárních systémů, protože dva samostatné okruhy jsou podstatou tohoto systému

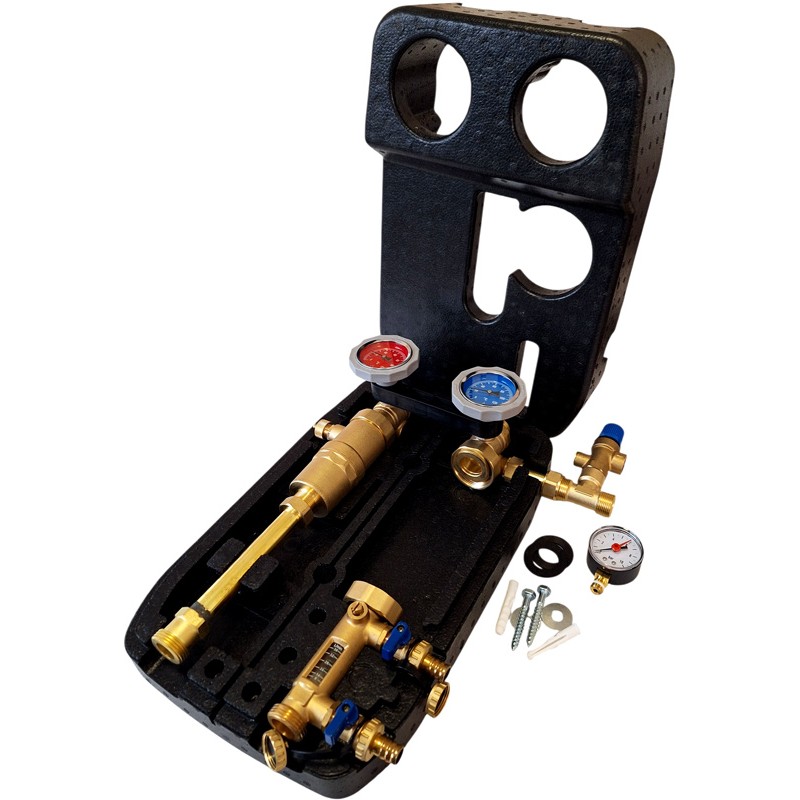

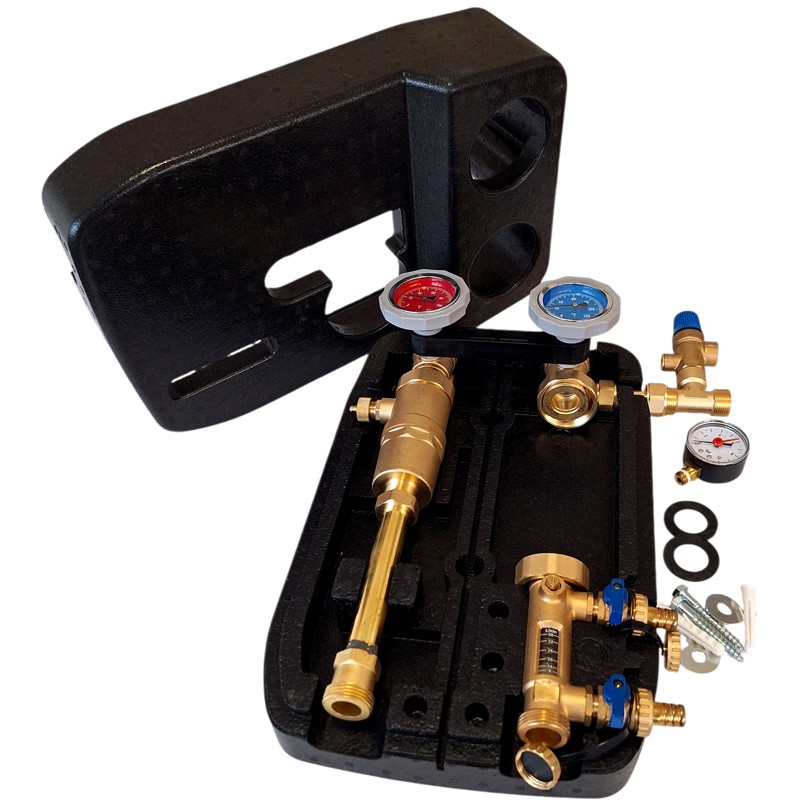

- obvykle se skládá ze dvou uzavíracích ventilů, místa pro oběhové čerpadlo, rotametru, pojistného ventilu, manometru a odlučovače vzduchu
Na rozdíl od jednosměrných (jednocestných) skupin, které se používají v netypických řešeních nebo rozsáhlých instalacích, je dvoucestná skupina nejčastěji volena pro domácí solární systémy, zajišťující plnou kontrolu a bezpečnost provozu systému.
Solární jednotka Nordic Tec s bezpečnostní skupinou
- ✅ Solární jednotka je také vybavena bezpečnostní skupinou s pojistným ventilem
Bezpečnostní skupina v solární jednotce slouží k ochraně systému před náhlým nadměrným nárůstem tlaku a teploty, které mohou nastat během provozu solárních kolektorů za určitých podmínek. Skládá se z klíčových prvků:
- pojistný ventil – základní prvek, který automaticky odvádí přebytečnou teplonosnou kapalinu, když tlak v systému překročí přípustnou hodnotu (v tomto případě 3 bar),
- manometr – umožňuje stálou kontrolu tlaku v instalaci, jde o čistě kontrolní nástroj, někdy (nepřesně) nazývaný tlakoměr
- odvzdušňovací ventil – odstraňuje vzduch a plyny vznikající v okruhu, čímž zabraňuje zanesení systému vzduchem a poruchám v provozu čerpadla.
Díky bezpečnostní skupině pracuje solární systém stabilně a je chráněn před poškozením způsobeným přehřátím nebo nadměrným tlakem. Jedná se o nezbytný prvek, který zajišťuje dlouhou životnost instalace a bezpečnost jejích uživatelů.
