Výměník tepla pro chladivo Tepelna Čerpadla - Ba-26-34-F 9 kW
Výměník tepla chladivo TČ - izolace Ba-26-34-F
Výměník tepla pro chladivo Tepelna Čerpadla - Ba-26-34-F 9 kW
Výměník tepla chladivo TČ - izolace Ba-26-34-F

Výměník tepla chladivo TČ - Ba-26-34-F 0,88m² - 9 kW

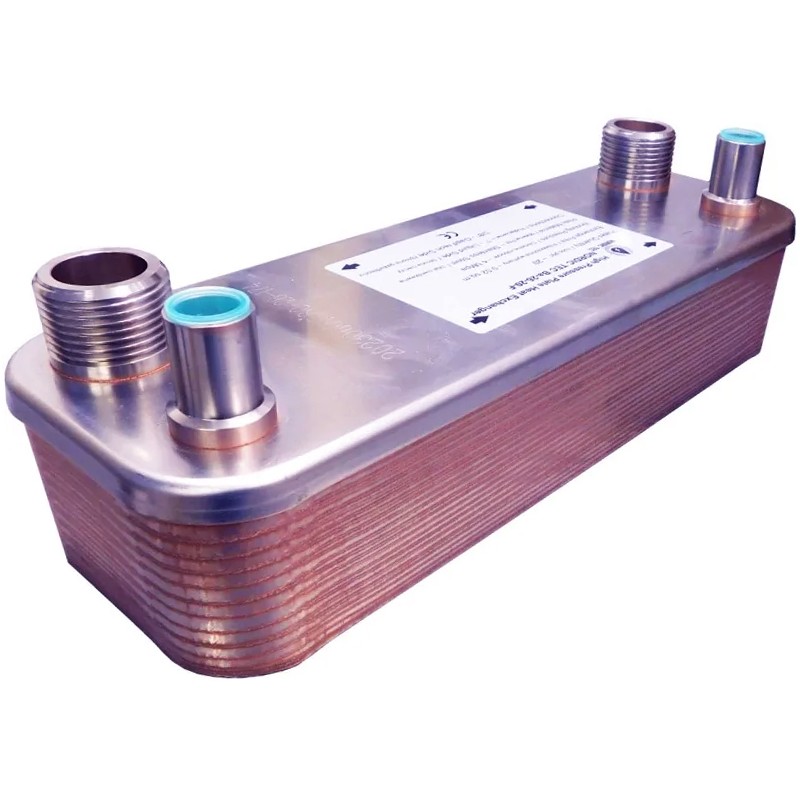

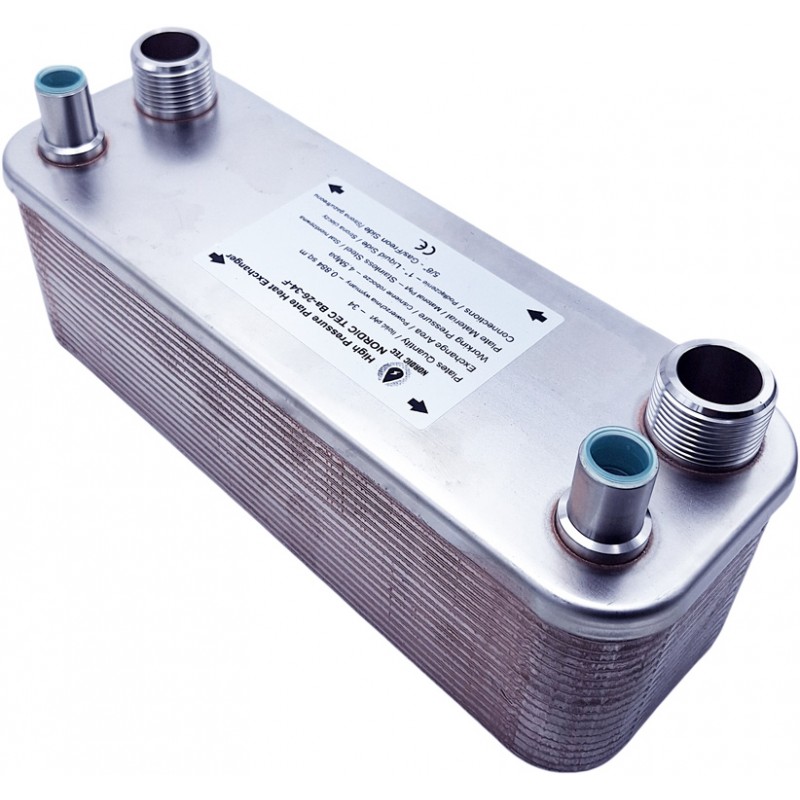

Výměník tepla s 34 deskami pro freon - Ba-26-34-F pro chladicí médium / chladivo

Výměník tepla s 34 deskami byl navržen s ohledem na aplikace s vysokým tlakem, kde jedním z médií je plynný činidlo (může to být téměř libovolný plyn, freon nebo podobný), zatímco druhou stranu tvoří tradičnější kapalina používaná v topných nebo chladících systémech - voda nebo voda s glykolem. Nejedná se o klasický deskový výměník tepla pro připojení čerpadel tepla v systému voda/glykol - ale o výměník plynu určený pro úzké a konkrétní spektrum aplikací s freonem. Název "freonový výměník" se odkazuje obecně na nejčastěji používané médium, přičemž samozřejmě jde o média, která se v takovém použití chovají podobně.

  • Počet desek: 34 ks.
  • Přípojky - Plynová strana: trubka 5/8" (ϕ15) | Kapalná strana: 1"
  • Výměnná plocha: 0,880 m²
  • Výkon tepelného čerpadla / agregátu / klimatizace - 9 kW
  • Pracovní tlak na plynové straně: do 45 barů

Doprava v České republice - ZDARMA

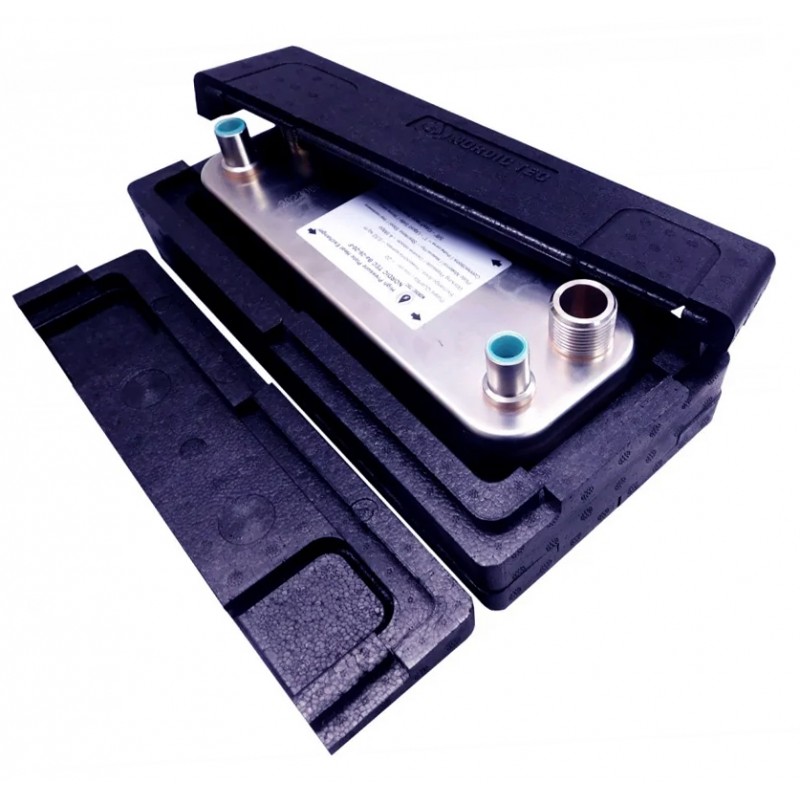

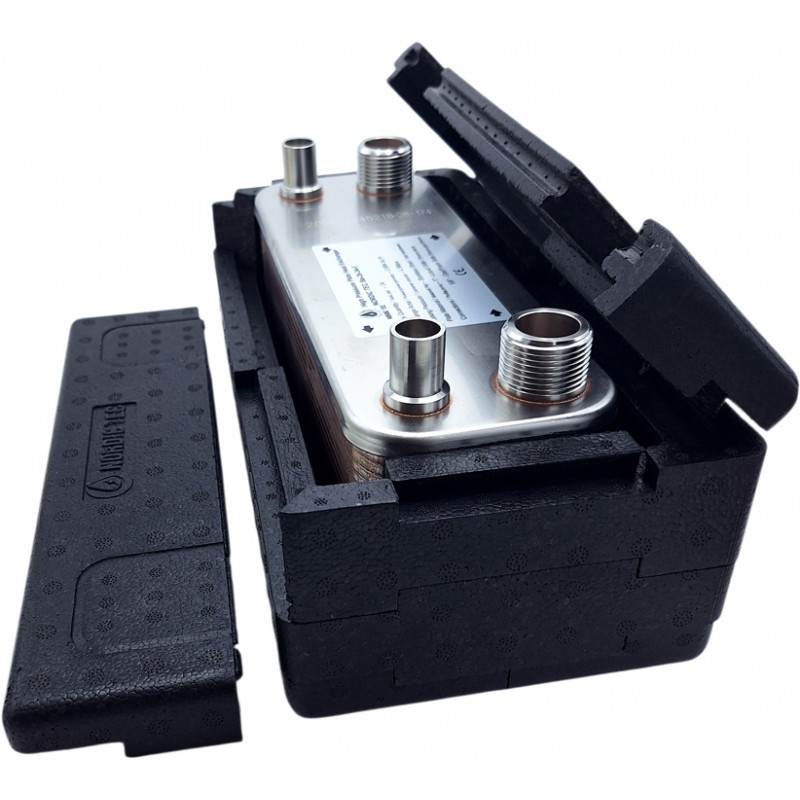

34-deskový výměník tepla pro freon je volitelně k dispozici také s izolací, která zvyšuje účinnost přenosu tepla tím, že omezuje ztráty tepla ven z zařízení. Varianty s izolací nebo bez ní si můžete zkontrolovat v nabídce nad cenou produktu.

Kód: CZ Ba-26-34-F
Stav Nové
Příslušenství pro výměník
  • Pouze výměník (bez příslušenství)
  • s tepelnou izolací
Skladem
3 999,00 Kč
S DPH



Výměník tepla plynu - pro tepelné čerpadlo o výkonu 9 kW

Plynný výměník tepla pro freonové tepelné čerpadlo určený k práci jako parník / kondenzátor v rozmezí 6-9 kW

Freonový výměník tepla Ba-26-34-F je vhodný k použití jako kondenzátor u tepelných čerpadel, klimatizačních jednotek a podobných agregátů. Díky upravenému připojovacímu kanálu a odolnosti vůči tlaku může pracovat s chladicími médii typu R404A, R32 a podobnými.

Technické údaje - výměník tepla pro tepelné čerpadlo - Ba-26-34-F:

  • Nerezová ocel 316L, pájena vakuumní metodou s použitím Cu
  • Tepelný výkon pro tepelné čerpadlo / klimatizaci / chladicí agregát - 6-9 kW
  • Připojení freonu / plynného média: ϕ15 - 5/8" pro pájení
  • Připojení tradičního média - kapaliny: 1" - DN 25
  • Pracovní tlak - do 45 bar
  • Testovací tlak před uvedením do provozu - > 60 bar
  • Průtok - 12 m3/h
  • Způsob připojení: protiproudový

Plocha výměny tepla výměníků tepla pro tepelné čerpadlo Ba-26-34-F - 0,88 m²

Plocha desek výměníku tepla pro tepelné čerpadlo Ba-26-34

Jak je vidět na výše uvedeném grafickém srovnání, 34-deskový výměník tepla pro tepelné čerpadlo - Ba-26-34-F je druhým nejmenším modelem mezi sérií Ba-26-0F, která je hlavně určena pro výměnu tepla mezi plynovými a kapalnými médii a je považována za vysokotlakou (strana plynu může pracovat s médii až do 45 barů). Stále zůstává jedním z menších plynových výměníků v naší nabídce.

Ba-26-34-F má plochu desek 0,88 m², což se překládá na uspokojivý nebo velmi dobrý výkon s tepelnými čerpadly a podobnými zařízeními, obvykle s výkonem 6-9 kW v závislosti na přijatých teplotách dodávky.

Pokud je plocha výměny tepla přibližně 0,884 m² příliš malá pro tepelné čerpadlo nebo klimatizaci, se kterou plánujete jej použít, je vhodné zvážit větší modely ze stejné série viditelné na grafu - Ba-26-34 0,88m², Ba-26-50 1,3m² a Výměník tepla-kondenzator Ba-26-60 1,56m². Alternativně můžete zvážit druhou sérii freonových výměníků  tepla - kondenzatorů Nordic Tec - vybavenou širšími plynnými připojeními (7/8"), konkrétně sérii Ba-68-F, kde plochy výměny tepla dosahují až 4m² (ba-68-60-F).


Rozměry:
Schéma výměníku tepla pro freon - model Ba-26-34 9 kW
(A) - 308 mm
(B) - 106 mm
(F) - 95 mm
(C) - 250 mm
(D) - 50 mm

CZ Ba-26-34-F
19 ks
Nové
