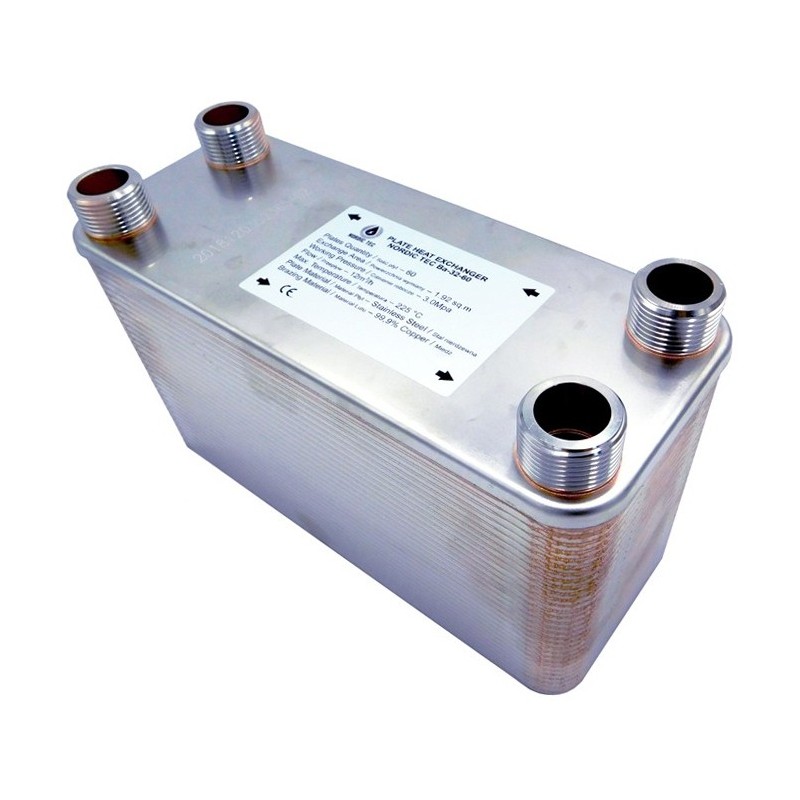

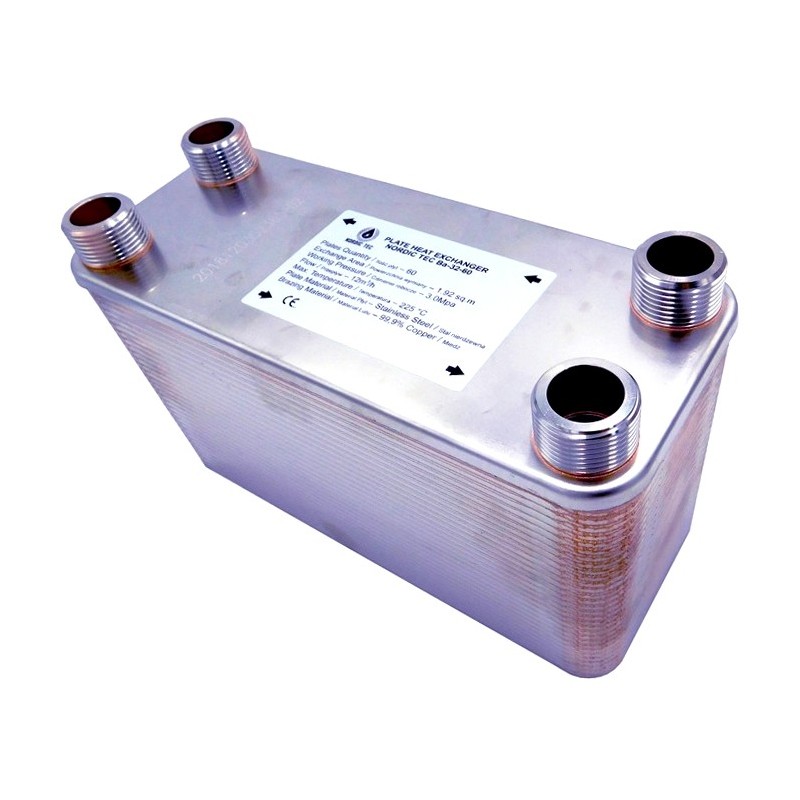

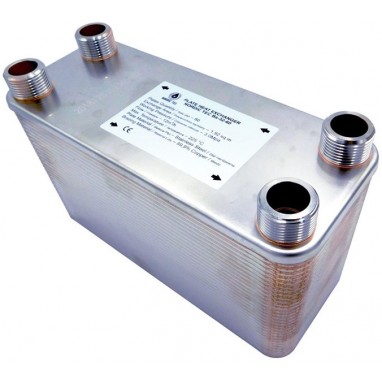

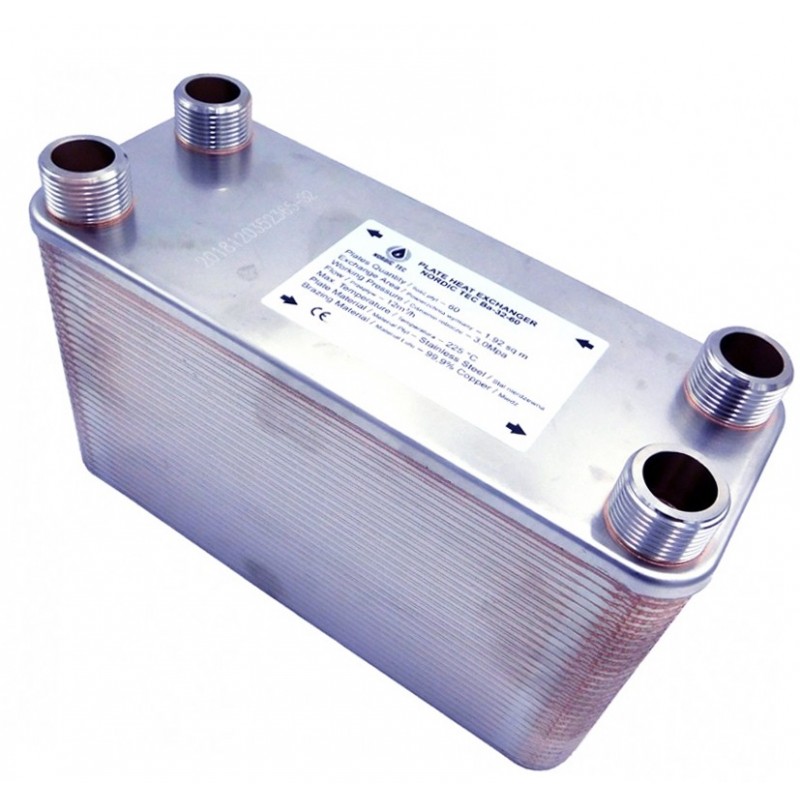

Velkoformátový, průmyslový deskový výměník tepla, pájený ve vakuu – se 180 deskami a velmi velkou aktivní plochou téměř 21 m².
Výměník tepla Ba-115-180 disponuje tradičními vnějšími závitovými přípojkami o velikosti 2,5 palce, tedy DN65, v běžném standardu BSP.
☑️✅ Produkt lze zakoupit při přímém kontaktu s prodejcem. Kontaktujte nás s uvedením svého poštovního směrovacího čísla pro získání nabídky na náklady dopravy a proforma faktury. Zpracování objednávky je poměrně rychlé, obvykle trvá do 1 pracovního dne.
Velký průmyslový 180-deskový výměník tepla s plochou 20,7 m²
Velmi velký průmyslový 180-deskový výměník tepla – model Nordic Tec Ba-115-180 se nepoužívá v malých klasických rodinných domech, jde o zařízení pro průmyslové topné/chladicí systémy, také pro nízkoteplotní aplikace, jako jsou velké průmyslové tepelná čerpadla nebo plynové topné kotle v kaskádách.
Výměník tepla Nordic Tec Ba-115-180 je extrémně robustní řešení pro použití v průmyslových a komerčních budovách. Se 180 vlnitými ocelovými deskami, zaručeným turbulentním prouděním a vysokým Reynoldsovým číslem zajišťuje efektivní přenos tepla i při vysokých průtocích a velkém zatížení systému.

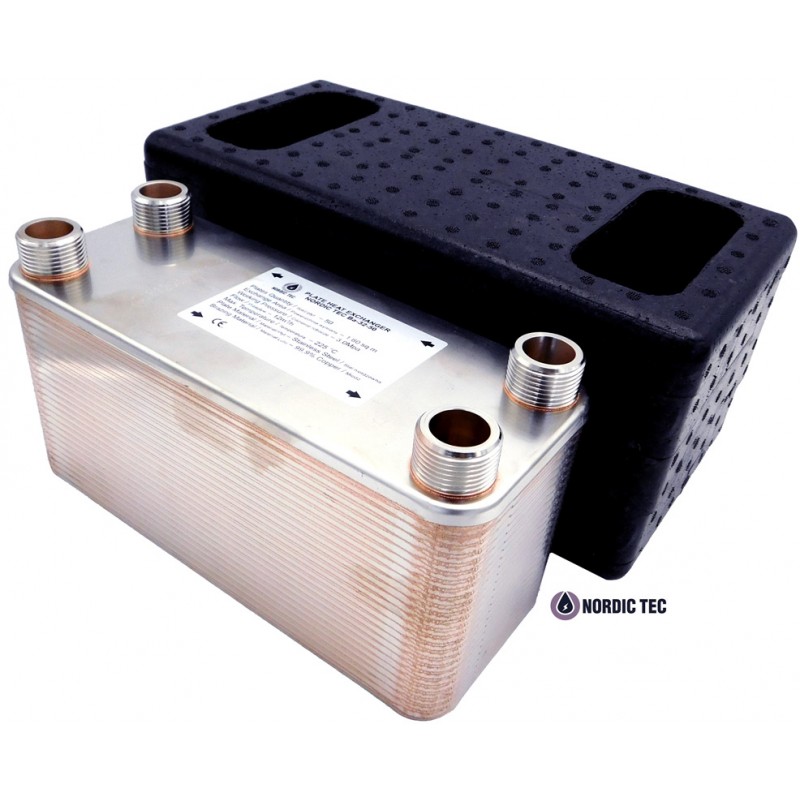

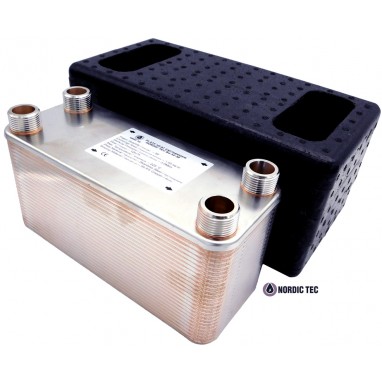

Připojovací průměry 2 1/2 palce zajišťují vysoký průtok kapaliny bez nadměrných tlakových ztrát. Z důvodu bezpečnosti dodávky je výměník tepla dodáván v krabici na paletě (hmotnost přes 100 kg).
Základní technické informace o 180-deskovém výměníku tepla
|
Hlavní materiál, typ oceli Připojovací velikost Povolený provozní tlak Testován v tlakových systémech: Maximální provozní teplota výměníku: Jmenovitý průtok na kanál pro konstrukci: Jmenovitý výkon: Počet desek: |
Nerezová ocel S316, pájená měděným pájivem 2 1/2" / BSP DN65 AG (vnější závit) < 30,0 bar (výměník tepla pro kapalná média) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 850 kW - 1750 kW 180 ks |
Aktivní plocha je jinými slovy plocha desek výměníku tepla, často se také nazývá teplosměnná plocha. Pro model Ba-115-180 je tato hodnota téměř 21 metrů čtverečních, což je velmi vysoká hodnota a podněcuje představivost při porovnání s rozměry zařízení.
V praxi takto velká aktivní plocha umožňuje extrémně efektivní přenos tepla, což laici vnímají jednoduše jako vysokou účinnost. Celá aktivní plocha je obecně jediným objektivním ukazatelem, který určuje možnosti přenosu tepelné energie – protože tento ukazatel zůstává nezměněn, bez ohledu na to, s jakými parametry musí pracovat (tj.: nezávisle na teplotě a hmotnostních průtocích, kterými je výměník tepla zásobován). Jiné parametry, jako je například výkon udávaný v kW, jsou nakonec proměnlivé, protože v praxi závisí na těchto parametrech. Skutečné možnosti výměníku tepla lze určit pouze porovnáním aktivních ploch.
Dobře koncipovaný systém ze 180 vlnitých desek zaručuje turbulence v průtoku (čímž by měla být výměna tepla efektivnější), při stále relativně nízkých tlakových ztrátách. To činí model Ba-115-180 perfektní volbou pro průmyslové aplikace.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
Výměník tepla Nordic Tec Ba-115-180 je v současnosti největším modelem v celém katalogu společnosti. Toto zařízení je založeno na desce Ba-115,
což znamená, že základní rozměry, jako délka a šířka, jsou 535 x 253 mm.
Hloubka zařízení, tj. 450 mm, vyplývá z počtu desek, který činí 180 kusů.
