Velký průmyslový deskový výměník tepla pájený ve vakuu – s velkým počtem desek, 170 ks, a s velkou výměnnou plochou – téměř 20 m².
Model je vybaven klasickými vnějšími závitovými přípojkami o velikosti 2 1/2 palce, tedy DN65.
Tento výměník tepla je průmyslovým modelem s velkou hmotností – vzhledem k váze je dodáván na paletě. Zeptejte se prodejce na náklady na dopravu, a pokud máte zájem o koupi, požádejte o zálohovou fakturu.
Velký průmyslový 170-deskový výměník tepla s plochou 19,55 m²
170-deskový pájený výměník tepla Nordic Tec Ba-115-170 - pro průmyslové topné a chladicí systémy, s velkou plochou pro výměnu tepla a připojením o velikosti 2 1/2". Není to výměník pro rodinné domy.

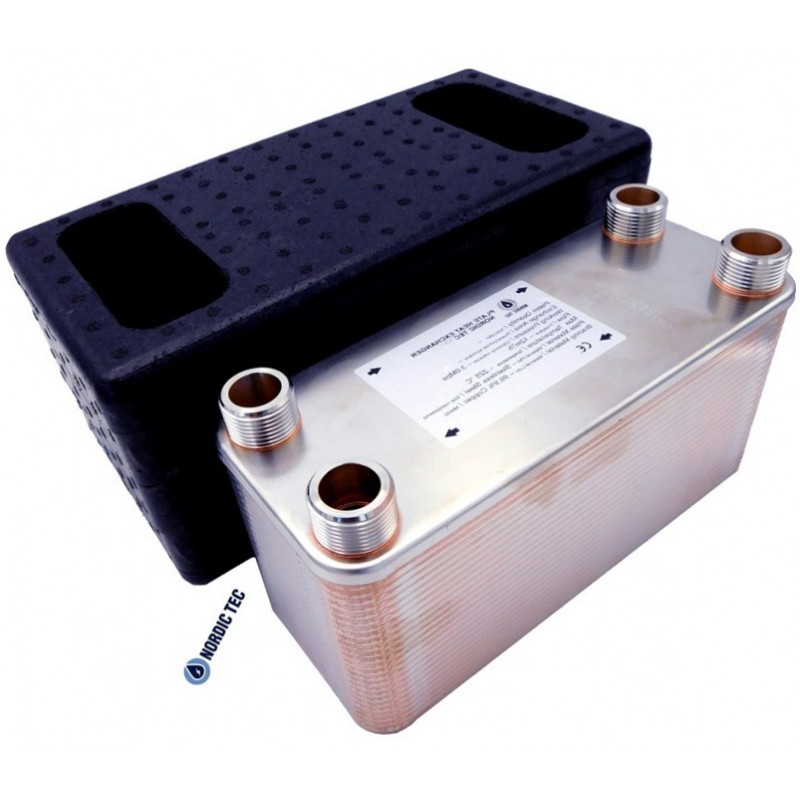

Velký průmyslový výměník tepla Nordic Tec Ba-115-170 je velmi výkonné a robustní řešení pro aplikace vyžadující vysoký tepelný výkon. Je vybaven 170 deskami z nerezové oceli (INOX 316L), zaručuje efektivní výměnu tepla i při velkých průtocích a vysokém zatížení systému. Velký průměr připojení umožňuje obsluhu i velkých průtoků při relativně nízkých hydraulických odporech. Tento model se výborně hodí pro průmyslové instalace, topné a chladicí systémy a pro práci s agregáty - i o vysokém výkonu. Díky své konstrukci zajišťuje spolehlivost, trvanlivost a vysokou účinnost po dlouhou dobu provozu. Pro bezpečnost je produkt dodáván v přepravním boxu na paletě (hmotnost produktu je cca 100 kg).
Základní technické informace o 170-deskovém výměníku tepla
|
Hlavní materiál, typ oceli Velikost připojení Povolený pracovní tlak Testováno v tlakových systémech: Maximální provozní teplota výměníku: Nominální průtok kanálem pro konstrukci: Nominální výkon: |
Nerezová ocel S316L, spojeno měděným pájením 2,5" / BSP DN65 (vnější závit) < 30 bar (výměník pro kapalná média) 45 - 60 bar + 230 °C max. 45 m³/h | 45 000 l/h 800 kW - 1620 kW |

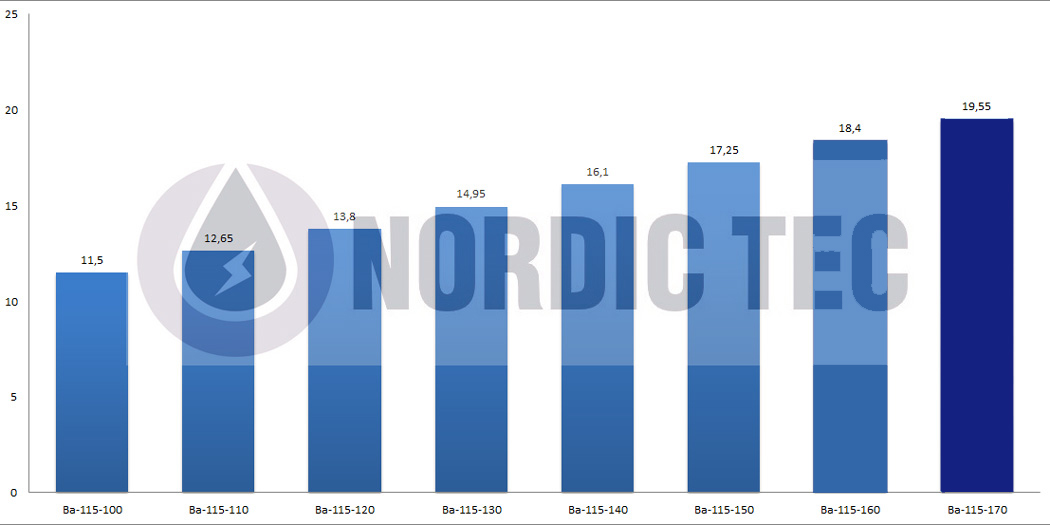

Přenosová plocha, tedy plocha desek výměníku tepla Ba-115-170, činí téměř 20m², přesněji: 19,55 m². Takto velká pracovní plocha umožňuje výjimečně účinnou výměnu tepla mezi médii, což se projevuje vysokou účinností celého systému. Plocha desek je v podstatě jediným objektivním parametrem určujícím možnosti výměníku - který zůstává nezměněn bez ohledu na teplotu médií nebo použitý průtok.
Správně navržený systém 170 vlnitých desek zajišťuje optimální podmínky průtoku (relativně nízké tlakové ztráty) a maximální využití plochy výměny, což činí model Ba-115-170 ideálním řešením pro průmyslové aplikace a instalace vyžadující intenzivní provoz v proměnných podmínkách. Stojí za zmínku vlnití vnitřních desek - které slouží k vytvoření turbulentního proudění, což zvyšuje účinnost přenosu tepla.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm

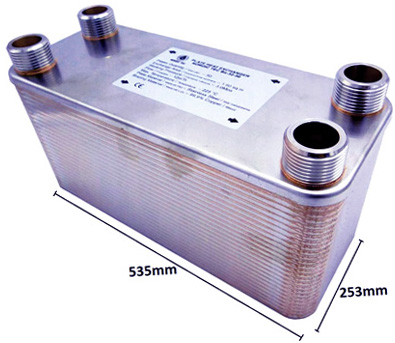

Výměník tepla Ba-115-170 je osazen na desce Ba-115, která má standardně rozměry 535 x 253mm, což dává 0,115m² na jednu desku. Jedná se v současnosti o největší desku, kterou značka Nordic Tec nabízí. Ba-115-170 je jedním z největších modelů v našem katalogu.
```
