Průmyslový výměník tepla 160 desek | Nordic Tec Ba-115-160
Velký průmyslový výměník tepla se 160 deskami a plochou 18,40 m²

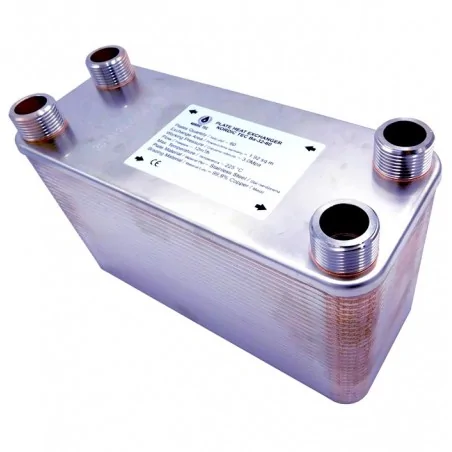

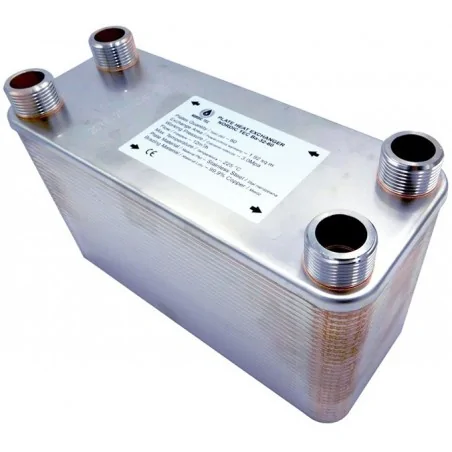

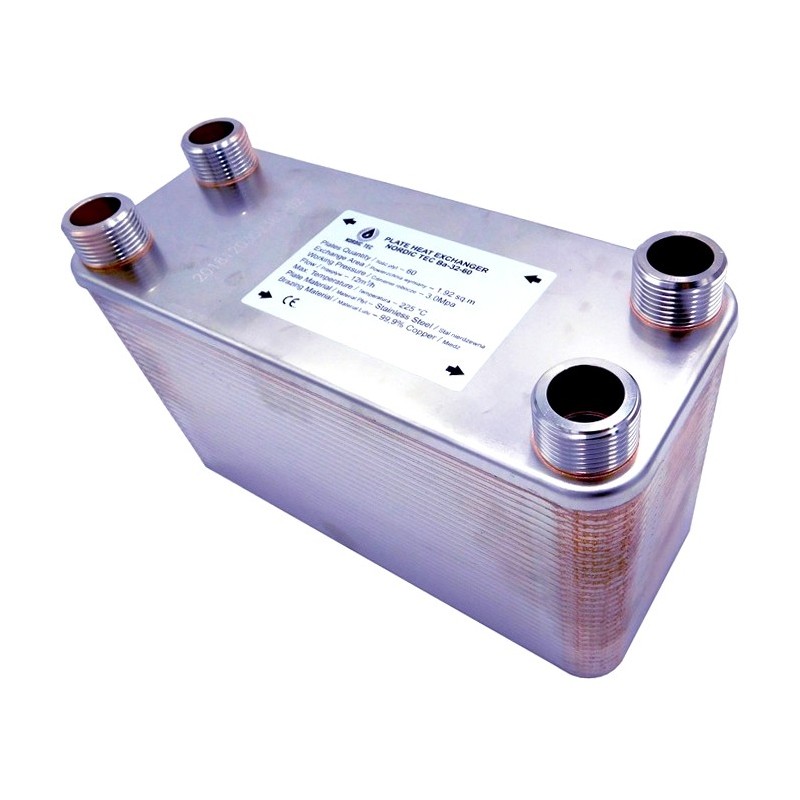

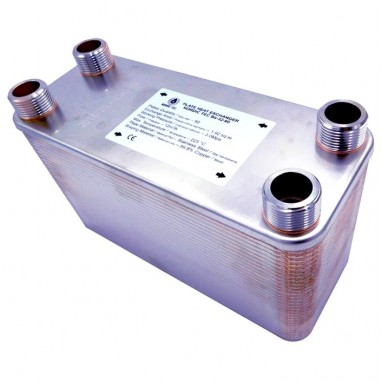

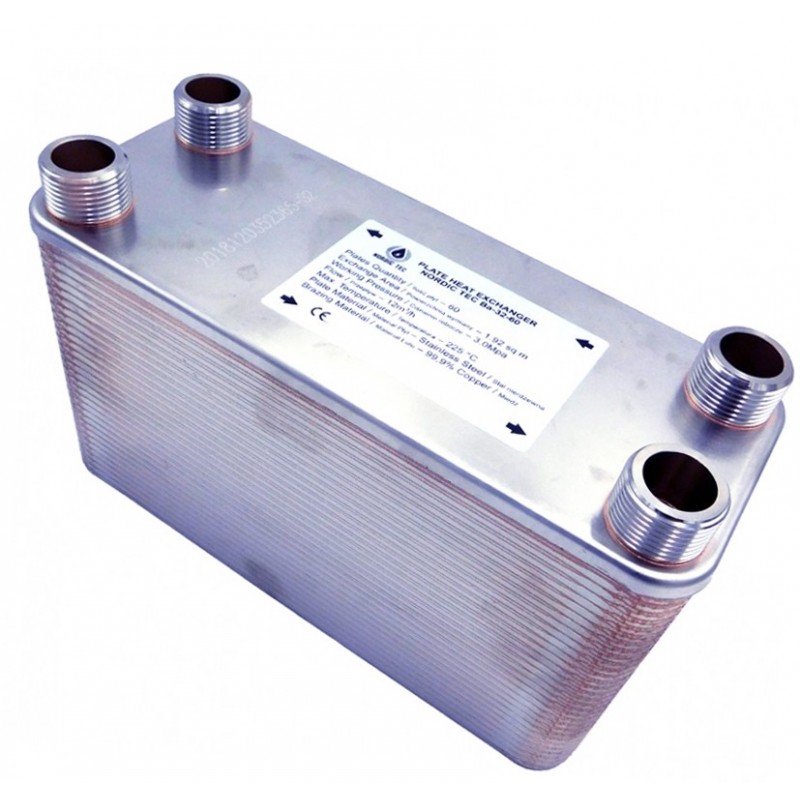

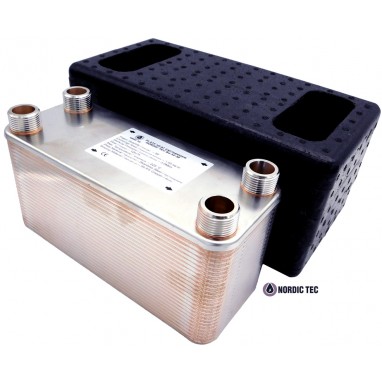

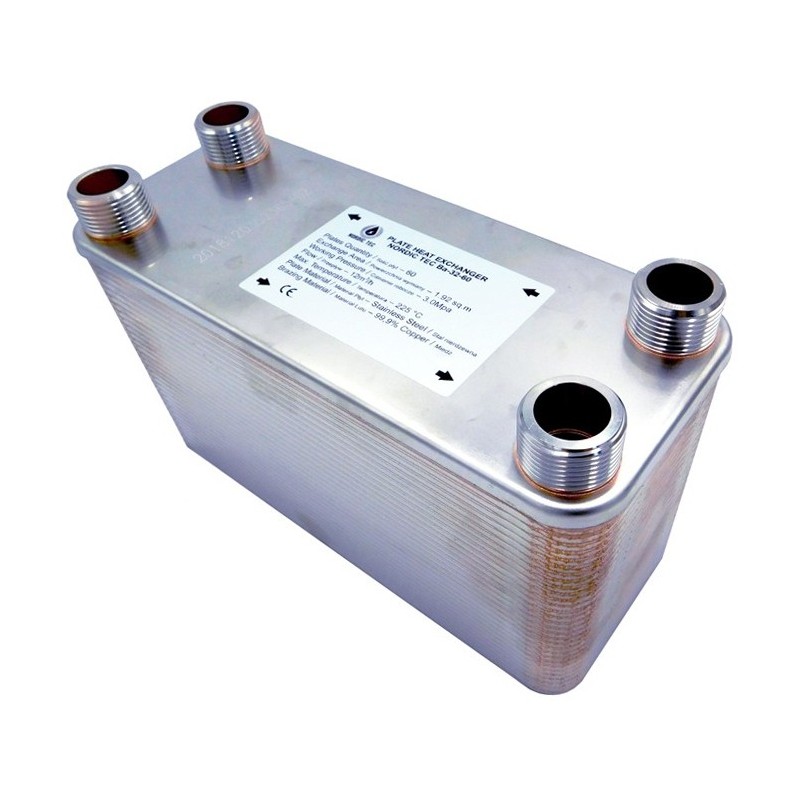

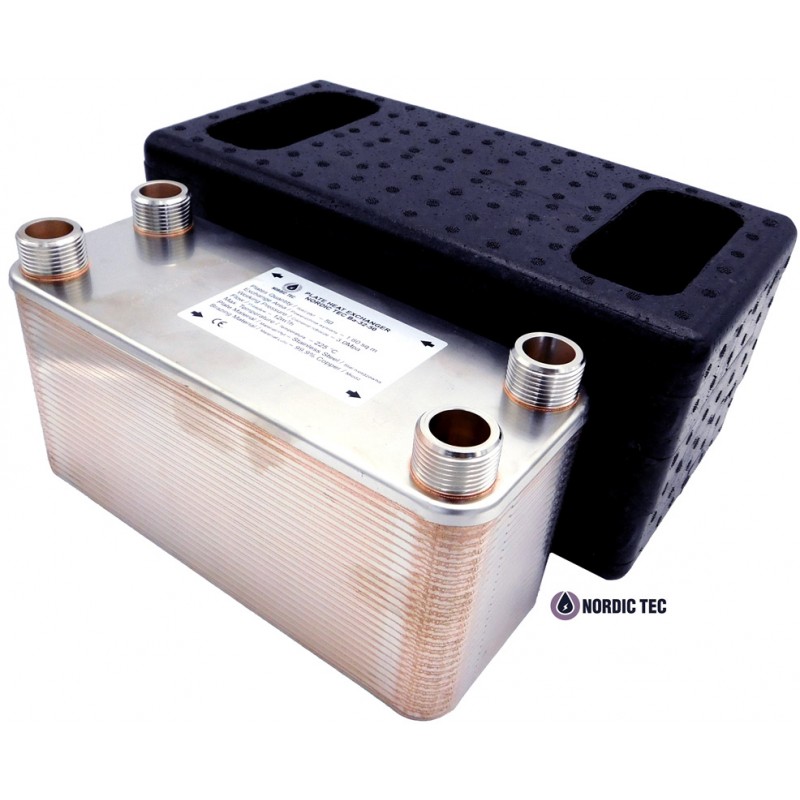

160-deskový výměník tepla Nordic Tec Ba-115-160 – pro průmyslové topné a chladicí systémy, s velkou plochou pro výměnu tepla a přípojkou o velikosti 2,5 palce.
Technické údaje - výměník tepla Nordic Tec Ba-115-160:
- Nerezová ocel 316L, pájená s 99,9% Cu
- Topný výkon - od 700 do 1380 kW (v závislosti na teplotě přívodu)
- Připojení: 4x 2 1/2" (DN65)
- Pracovní tlak - až 30 bar
Zkušební tlak - 45-60 bar
- Maximální pracovní teplota: do + 230 ° C
- Průtok - 45 m3 / h
Teplosměnna plocha - průmyslový výměník tepla Ba-115-160 - 18,40 m²
Plocha pro výměnu tepla ve výměníku tepla je jedním z nejdůležitějších parametrů ovlivňujících jeho účinnost. Právě na této ploše dochází k přenosu tepelné energie mezi dvěma médii – například mezi topnou vodou a užitkovou vodou. Čím větší je plocha pro výměnu tepla, tím efektivněji může výměník teplo přenášet, což umožňuje lepší využití dostupné energie. V praxi se toho dosahuje použitím vhodných materiálů a návrhem konstrukce desek tak, aby byl maximalizován kontakt mezi médii. Slovo „kontakt“ je v tomto případě relativní, protože média se ve výměníku v žádném případě nesmějí míchat. U modelu Ba-115-160 činí celková plocha desek 18,40 m².
Velikost zařízení - výměník tepla Ba-115-160:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 405 mm
