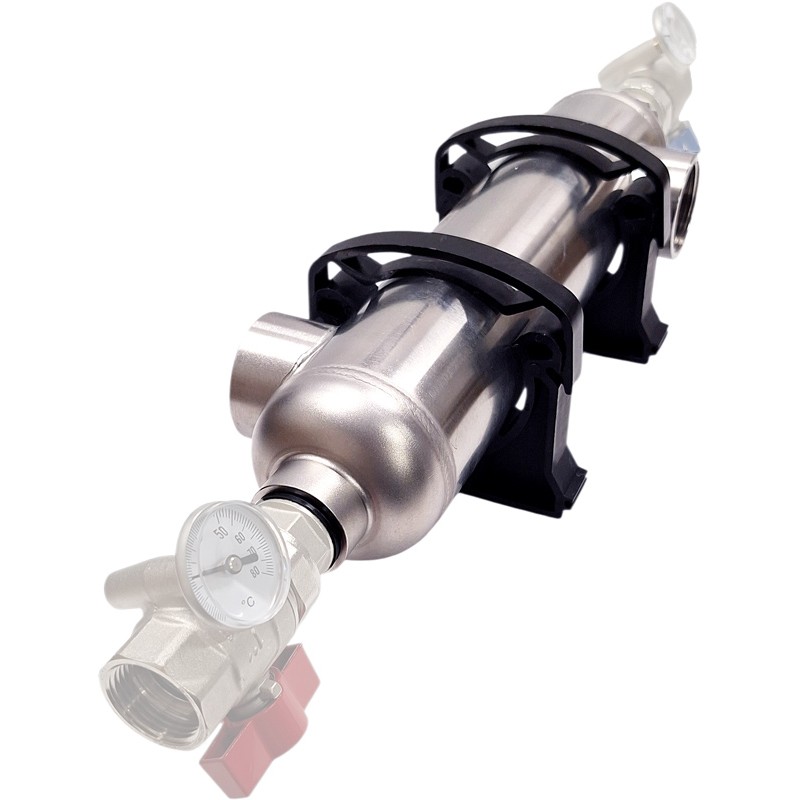

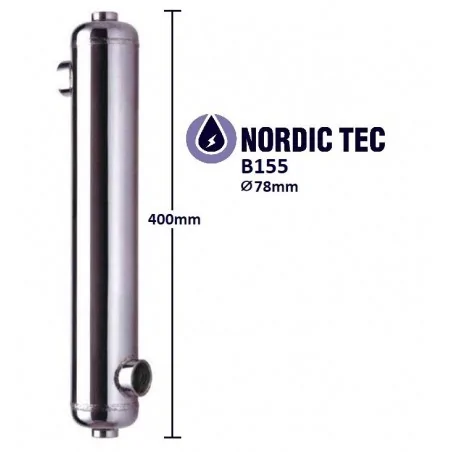

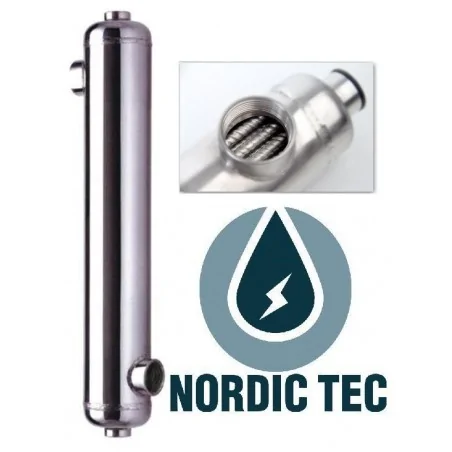

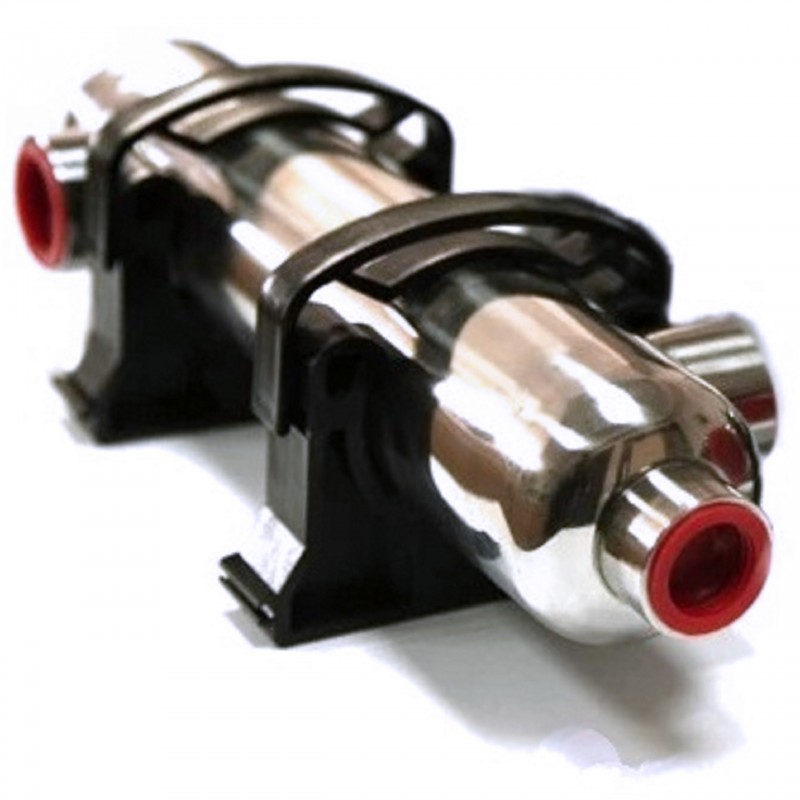

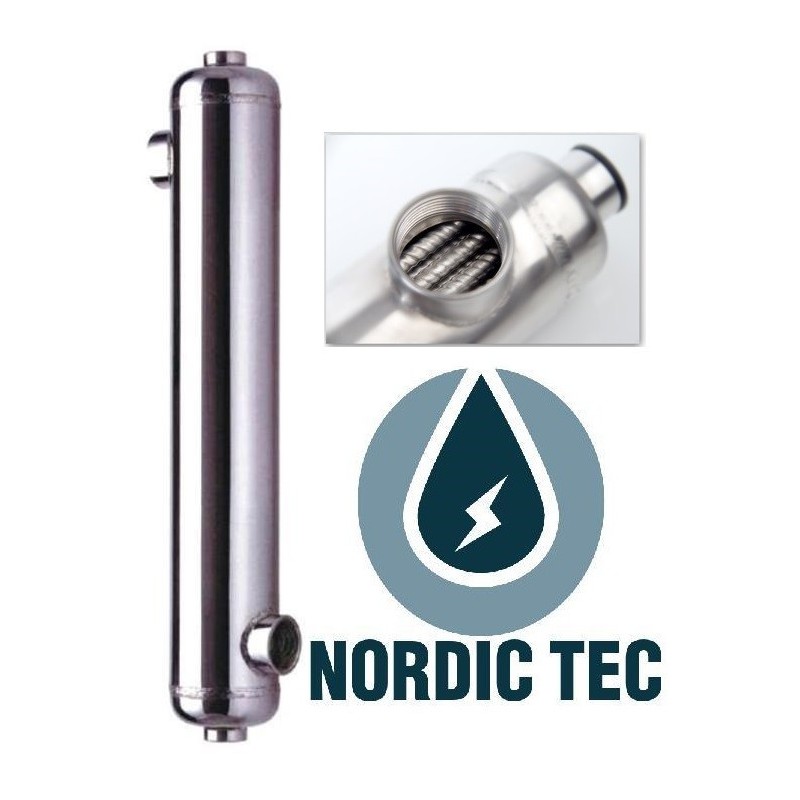

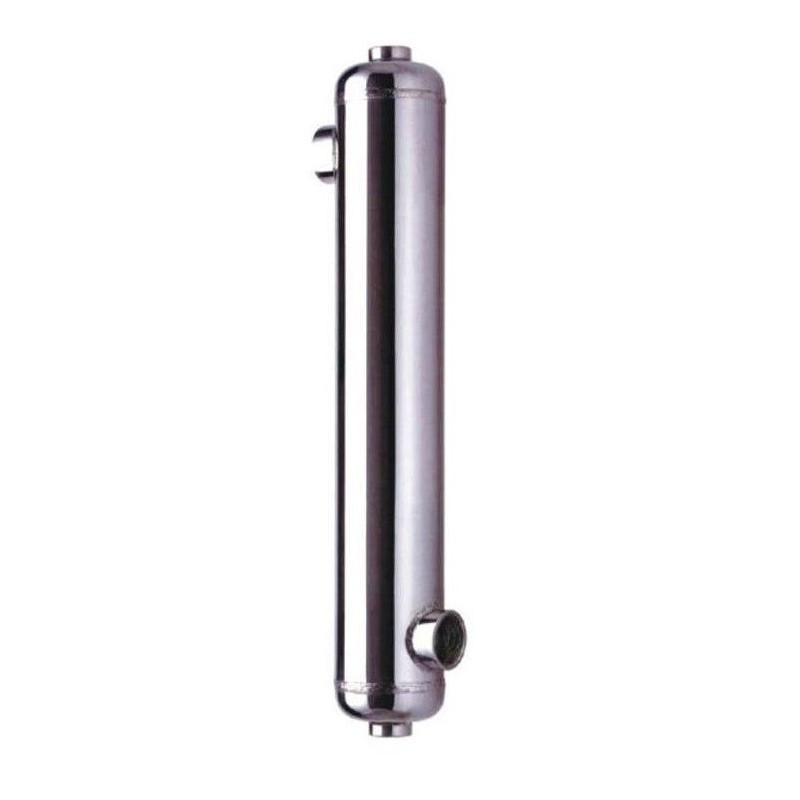

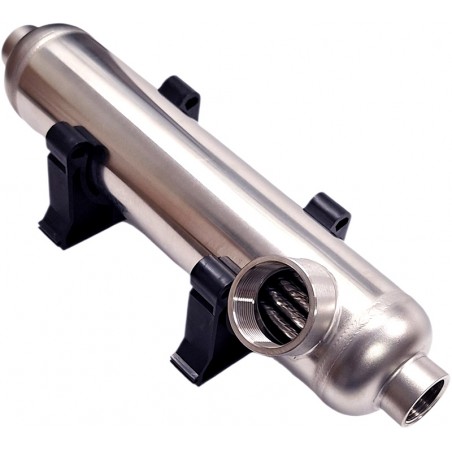

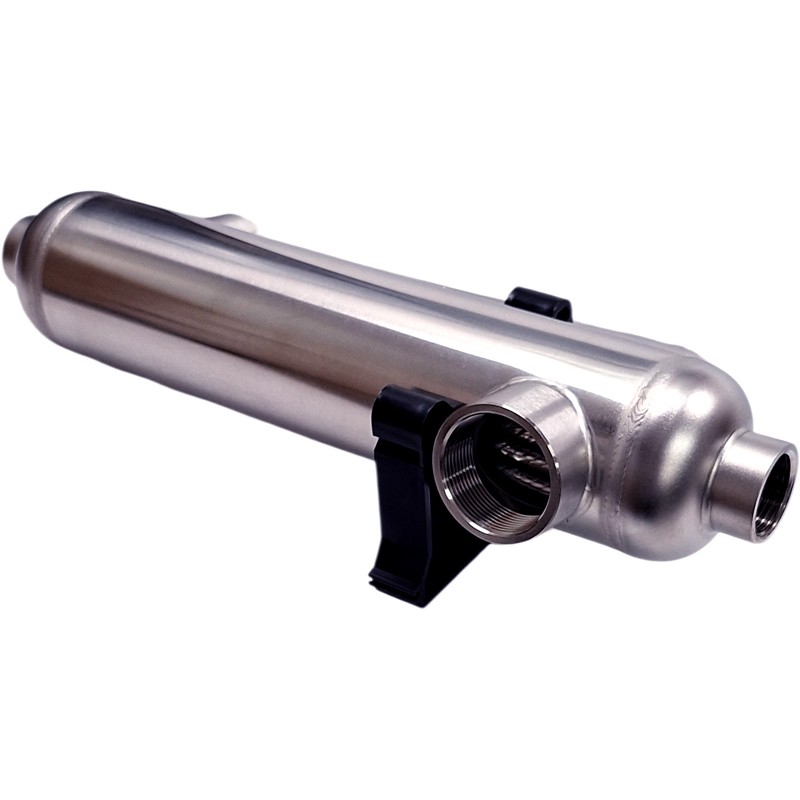

Trubkový výměník tepla pro bazén Nordic Tec B155 50 kW
Trubkový výměník tepla 50 kW pro ohřev bazénu. Jeden z populárnějších modelů výměníků tepla pro bazén, také díky svým klasickým rozměrům a dosahovaným parametrům.

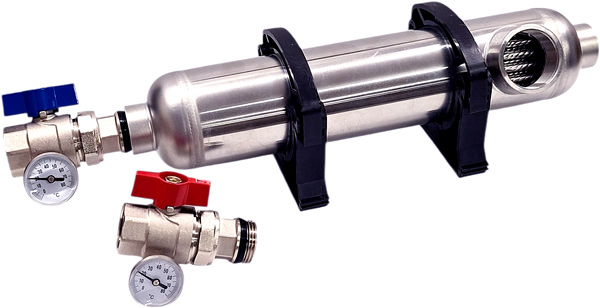

Ventily s teploměry nejsou součástí sady bazénového výměníku B155 ✅
Volitelně jsou k dispozici v našem katalogu.
Specificace - Výměník Tepla Bazénový B155:
Nominální tepelný výkon výměníku tepla pro bazén - 50 kW (155 kBTU/h)
- Výměník tepla pro bazén může za vhodných podmínek dosáhnout přenosu tepla o výkonu 50 kW.
- Dosáhnutí 50 kW je možné pro výměníky tepla B155 při použití média voda-voda, při rozdílu teplot mezi nimi 60 stupňů Celsia (100% účinnost).
- V případě jiných médií (které teplo odvádějí jinak, například glykol) může být parametr 50 kW považován pouze za orientační.
Účinnost v procentech při jiném rozdílu teplot mezi médiemi - je proměnná:
- 60 °C = 100%
- 50 °C = 85% / 42 kW
- 40 °C = 70% / 35 kW
- 30 °C = 55% / 27 kW
- 20 °C = 40% / 20 kW
Pokud se jako tepelný médiu používá glykol, provoz bazénového výměníku bude ztížen - odhadem o 8-15%, což je třeba zohlednit při výběru. Míra ztížení výměny tepla závisí na koncentraci glykolu.
Materiál: Nerezová ocel - INOX (bez přísad) – navržena pro provoz s chlorovanou vodou, včetně vody s vysokým obsahem chloru.
Testovní tlak - 10 bar, provozní tlak - 6 bar
Určení (média) - Výměník tepla pro bazén B155 je určen pro sladkou vodu, nedoporučuje se používat vodu s přídavkem soli nebo mořskou vodu.
Přípojky pro média:
- 2x 1,5 palce vnitřní závit
- 2x 1 palec vnitřní závit
Objem bazénu (navrhovaný):
- Nominálně do 45 m3 - při zachování rozdílu teplot mezi médii na úrovni 60°C (viz výše) a odpovídajících úrovní průtoků
- V případě napájení při nižší teplotě nebo průtoku nedoporučený objem bazénu, který může výměník tepla 50 kW správně ohřát, nebude dostatečně obsloužen. Proto hlavním faktorem výběru výměníku pro bazén by neměl být pouze jeho objem, ale také typ a výkon vytápění (zdroje tepla - např. plynový kotel, peletový kotel, ekogranule, tepelné čerpadlo nebo solární panely).
Nominační průtoky:
- Médium pro vytápění - 32 l/min | strana zdroje tepla
- Ohrívané médium - 237 l/min | strana bazénu
Maximální pracovní teplota - až 210°C (hodnota uvedená pro průmyslové aplikace)
Vysoký objemový průtok při téměř nulových tlakových ztrátách pro vodu bazénu.
Navržen s funkcí samočištění, problém ucpání výměníku prakticky nevzniká (na rozdíl od deskových výměníků).
Použití bazénových výměníků s výkonem 50 kW:
- Technika bazénová a ohřev bazénů, jacuzzi a nádrží s teplou vodou - hlavní použití bazénového výměníku 50 kW
- Topení podlah - tam, kde je zapotřebí výměník tepla s přímými trubkovými vinutími s co nejnižšími tlakovými ztrátami (např. gravitační systémy, na straně topného kotle)
- Odmrazování parkovacích ploch, příjezdovek a parkovišť, tedy všude tam, kde požadujeme udržování malých pozitivních teplot - to znamená v systémech, kde má výměník tepla pracovat s nezmrazující kapalinou typu glykol
- Kamna s vodním pláštěm, topení, solární panely a další zařízení související s topením a teplou vodou
- Průmyslové využití jako chladiče olejů, motorů, pohonů, vzorků v kotelních instalacích

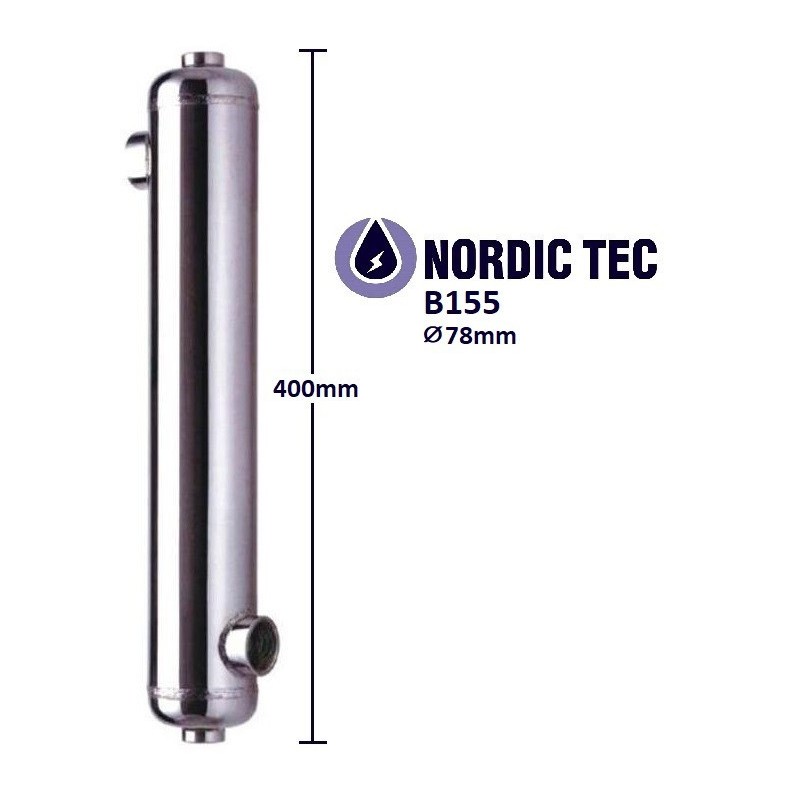

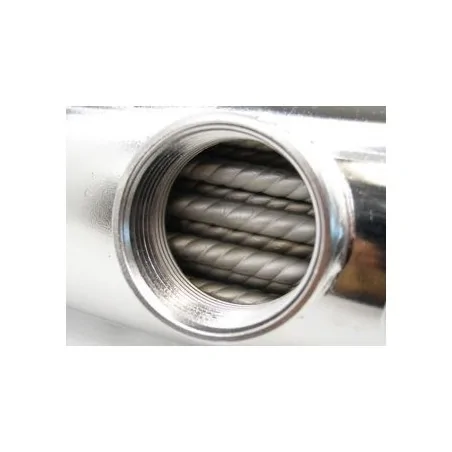

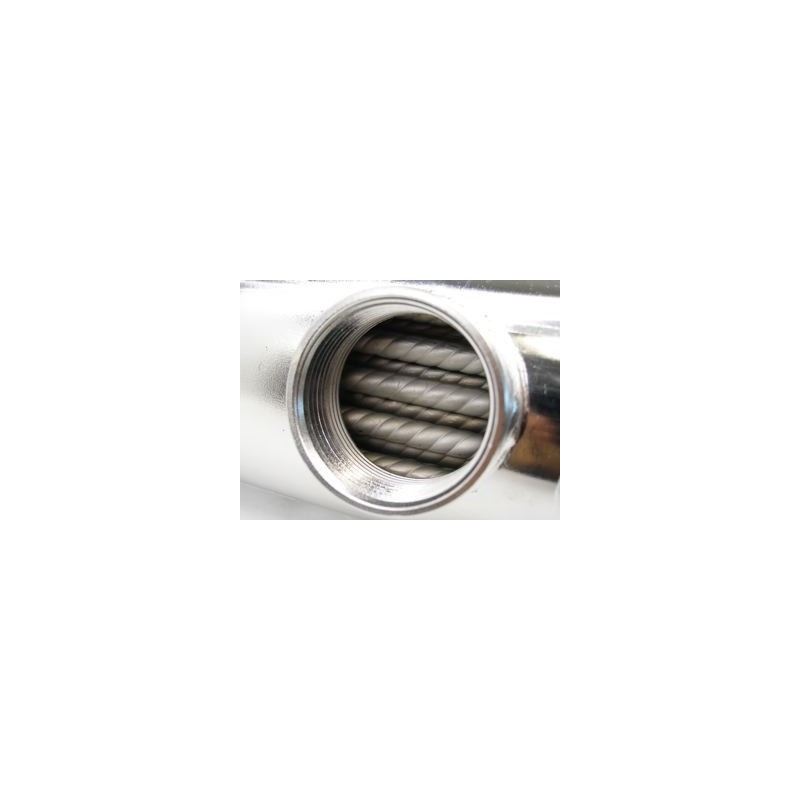

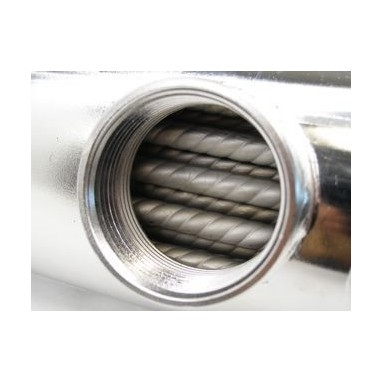

Plocha výměny tepla bazénového výměníku B155 - 0,33 m²
Jak připojit bazénový výměník tepla B155? | nordictec-shop.cz

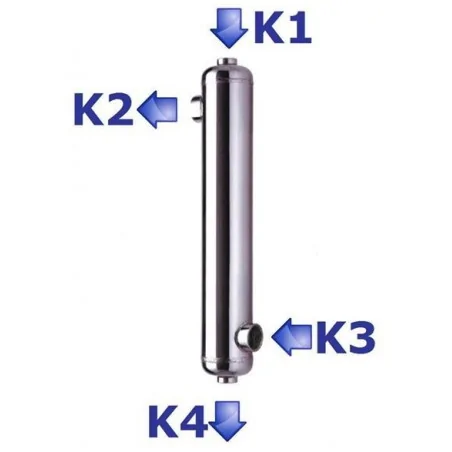

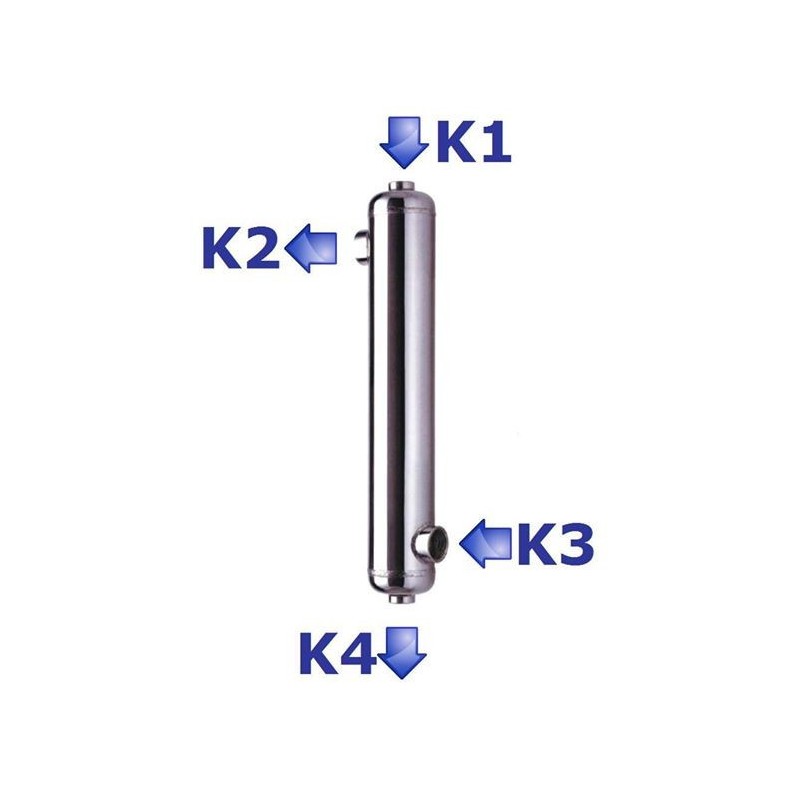

K1 - Připojení topné vody (vstup)
K2 - Připojení ohřívané vody (odchod)
K3 - Připojení ohřívané vody (vstup)
K4 - Připojení topné vody (odchod)
Takové připojení bazénového výměníku, jak je popsáno výše, znamená připojení s dodržením pravidla protiproudu. Toto pravidlo se vztahuje na směry průtoku tekutin přes výměník do bazénu. Jak je vidět na připojeném obrázku, ty by měly být orientovány proti sobě, aby kontakt obou tekutin byl co nejdelší ( přičemž, jak víme, média v bazénovém výměníku jsou oddělena ). Bazénové výměníky tepla jako protiproudová zařízení musí být připojeny s dodržením tohoto pravidla - jinak nebudou moci využít celý svůj potenciál a náš bazén by mohl být nedostatečně ohřát.
Směr průtoku stanovený na ilustračním obrázku je pouze doporučením. Lze měnit směry průtoku, protože kanály výměníku mají stejnou propustnost a výkon na obou stranách. Důležité je také pamatovat na změnu druhé strany, aby byl protiproud zahrnut.
Není však doporučováno měnit kanály bazénového výměníku - kanál K3-K2, kvůli větší objemu (a tedy potenciálně větší hmotnostnímu průtoku), je lépe vhodný pro bazénovou vodu. Naopak kanál s menší propustností, tedy K1-K4, se osvědčí jako topná strana, s tradiční oběhovou pumpou. Je třeba také zmínit, že pravidlo správného určení kanálu pro průtok bazénové vody a napájení se vztahuje konkrétně na bazénové výměníky, jako je ten uvedený výše. V případě výměníků tepla typu pláště-trubky od Nordic Tec jsou oba kanály rovnocenné z hlediska parametrů průtoku.
Pokud byste chtěli zjistit více o tom, "jaký výměník zvolit pro bazén", navštivte náš blog, kde podrobně vysvětlujeme, proč je pro bazény vhodné používat právě výměníky pláště-trubky, a ne levnější deskové varianty.
