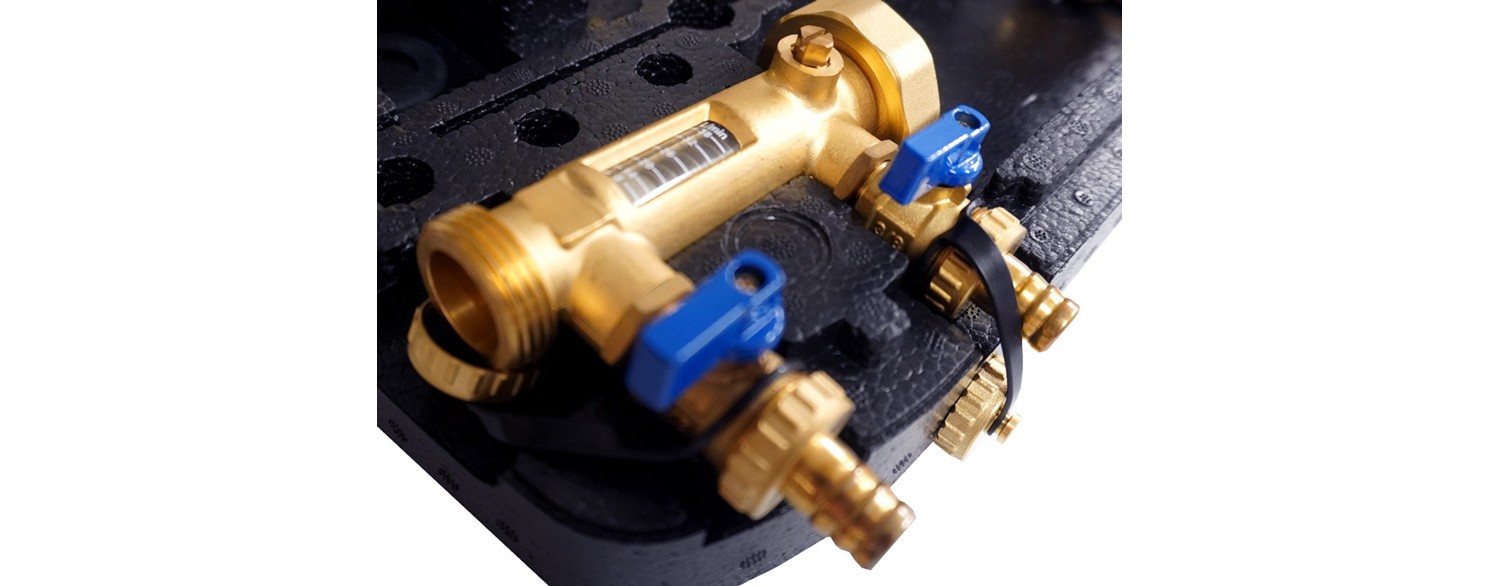

Průtokoměr nebo solární rotametr v okruhu solárních kolektorů – co to je?

Ve solárních instalacích – tedy těch, jejichž podstatou jsou solární kolektory – stejně jako v jiných topných a hydraulických systémech je nesmírně důležitá kontrola provozních parametrů, to víme. Jedním ze základních zařízení, které umožňuje monitorování funkce solárního topného systému, je solární rotametr, nazývaný také solární průtokoměr. Malý, ale velmi důležitý prvek instalace, díky kterému je možná správná funkce celého systému solárních kolektorů. Proč? O tom níže.

Průtokoměr nebo solární rotametr?

Nebo je to totéž? Právě taková je odpověď – solární rotametr a solární průtokoměr je totéž zařízení, které se v našem jazyce používá zaměnitelně. Znamená to přesně to samé a nejsou zde žádné technické rozdíly. Slovo rotametr je samozřejmě cizího původu, více český název je průtokoměr a to je dobré mít na paměti – protože se těchto termínů používá zaměnitelně.

Skladem

Výměník tepla Ba-23-30 3/4" 15-35kW

NT Ba-23-30

2 149,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-40 3/4" 20-45kW

NT Ba-23-40

2 749,00 Kč

Přidat do košíku

Skladem

Čerpadlová skupina s třícestným ventilem pro podlahové topení | Nordic Tec GPN-180mm-3DR

CZ-cerpadlova-skupina-GPN-180-3DR

2 649,00 Kč

Přidat do košíku

Co je solární rotametr?

Rotametr je měřicí zařízení sloužící ke kontrole průtoku pracovní látky v instalaci. Nejčastěji se slyší o malých rotametrech pro podlahové topení – tedy těch používaných v rozdělovačích podlahového topení.

V případě solárních systémů se také objevuje rotametr a plní stejné funkce – tedy slouží k měření průtoku pracovní látky (odtud průtokoměr) – obvykle se jedná o směs vody a glykolu. Solární rotametr je montován do hydraulického okruhu, nejčastěji do skupiny solární instalace.

Jak je konstruován rotametr v systému solárních kolektorů?

Konstrukčně není rotametr složitý, skládá se z průhledné trubice s dělením a plováku (ukazatele). Když látka protéká rotametrem, plovák se zvedne do určité výšky, čímž ukazuje aktuální hodnotu průtoku – obvykle v litrech za minutu. Aby mohl správně měřit cirkulaci látky v okruhu solárních kolektorů, musí být samozřejmě odpovídajícím způsobem kalibrován.

Průtokoměr a správný průtok v solární instalaci

Hlavním úkolem solárního průtokoměru je kontrola a regulace průtoku pracovní látky v okruhu solárních kolektorů. Správný průtok je klíčový, aby:

• zajistil správný odběr a transport tepla z kolektorů,
• chránil instalaci před přehříváním,
• udržoval rovnoměrnou práci celého systému,
• prodloužil životnost oběhového čerpadla a ostatních prvků.

Díky rotametru má instalatér nebo uživatel možnost rychle ověřit, zda instalace pracuje v nastavených parametrech – a zda jí např. nehrozí přehřátí v extrémně horkých dnech. Díky průtokoměru lze dříve diagnostikovat eventuální problémy, včetně problémů s oběhovým čerpadlem solárního systému.

Proč je solární rotametr důležitý?

Bez kontroly průtoku by mohlo dojít k situaci, kdy látka cirkuluje příliš pomalu – pak se mohou kolektory přehřívat a glykol degradovat. Naopak příliš velký průtok zbytečně zvyšuje spotřebu elektrické energie čerpadlem – a odběr tepla může být slabší, protože glykol mění teplo s okolím trochu hůře než voda.

Rotametr umožňuje najít a udržovat zlatou střední cestu, zajišťující optimální provoz instalace. Je stejně důležitý jako jiné prvky solárních čerpadlových skupin, jako jsou bezpečnostní skupiny nebo odlučovače vzduchu.
