Čerpadlová skupina pro radiátory / podlahové topení | Nordic Tec GPN-180mm

Technický výkres – nesměšovaná čerpadlová skupina GPN pro topné systémy

Níže naleznete technický výkres nemíchací čerpadlové skupiny s přímým okruhem, určené pro nemíchací topné systémy
s označením základních funkcí a prvků.

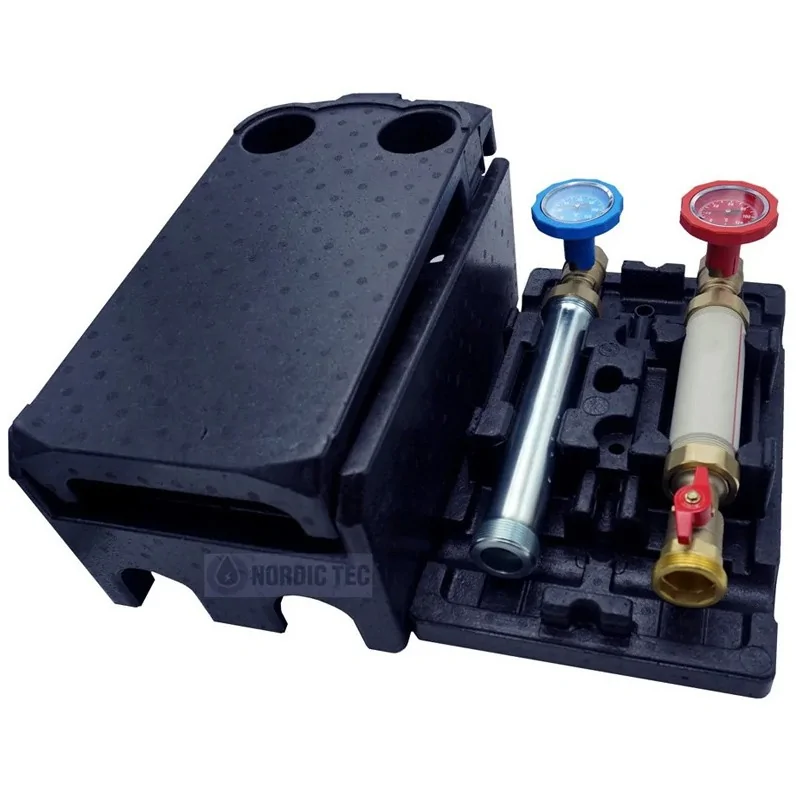

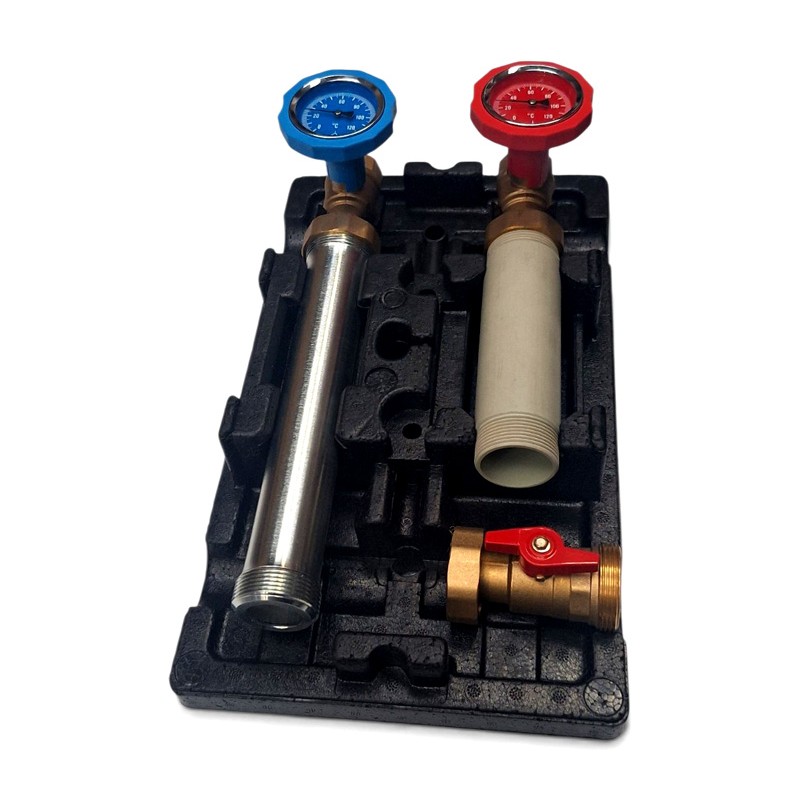

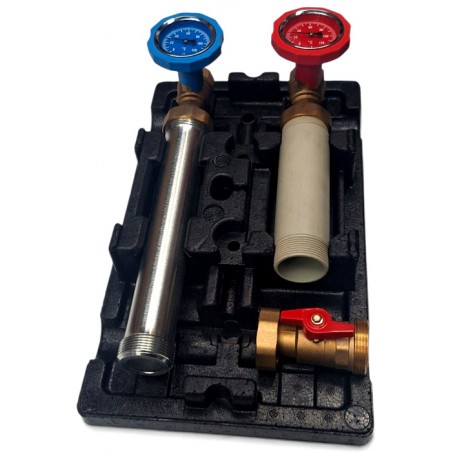

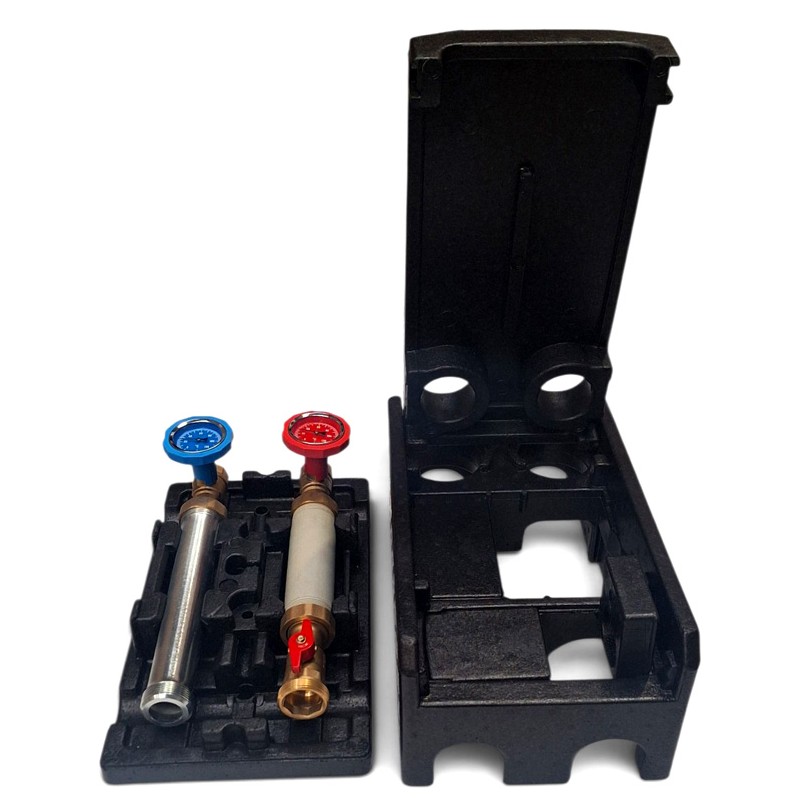

Tato vysoce kvalitní nesměšovaná čerpadlová skupina od Nordic Tec je určena pro podlahové vytápění v malých a středních instalacích, jako jsou rodinné domy. Model GPN je předmontován a připraven k instalaci. Díky robustní konstrukci a kompaktnímu designu šetří místo a čas při montáži. Čerpadlová skupina Nordic Tec je vhodná pro oběhová čerpadla se standardní roztečí 180 mm (nejsou součástí dodávky). Přípojky mají klasickou rozteč 125 mm, se vstupy 1 1/2" a výstupy 1". Sada obsahuje dva kulové kohouty s teploměry (modrý pro studenou stranu, červený pro teplou stranu) a zpětný ventil na studené straně zabraňuje zpětnému toku v systému. Ideální pro ty, kteří hledají efektivní a snadno udržovatelné řešení pro podlahové vytápění.

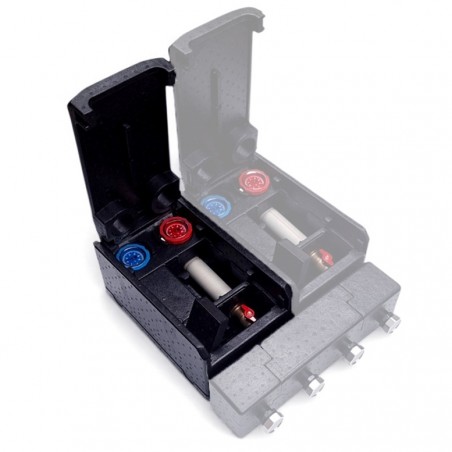

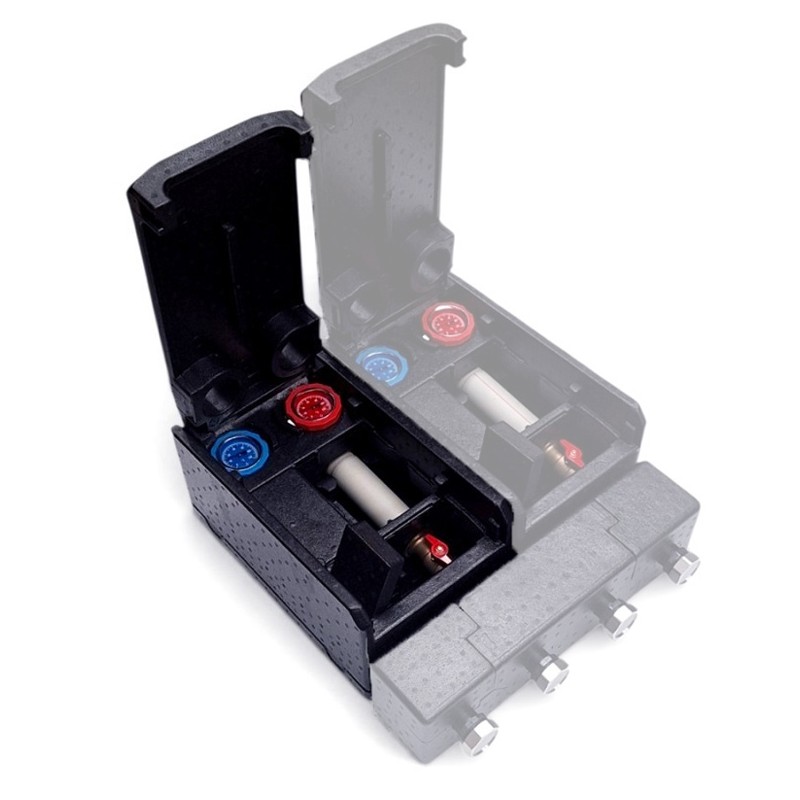

Čerpadlové skupiny GPN bez směšovače jsou také součástí našich čerpadlových sestav, které jsou založeny na propojení čerpadlových skupin pomocí rozdělovače. Najdete je například v sestavách GPN-1 nebo GPN-2. Zveme Vás k jejich prohlédnutí.

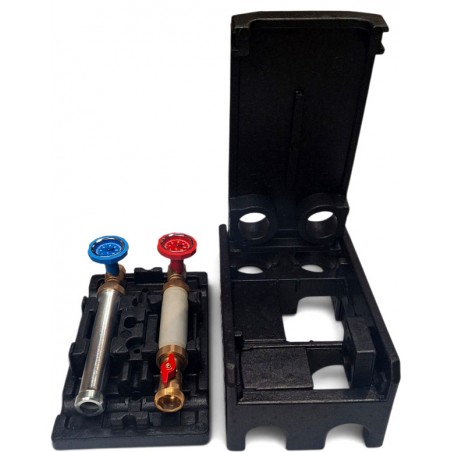

Čerpadlová skupina pro radiátory | GPN-180 od Nordic Tec

Na trhu se všeobecně ujalo pravidlo, že skupiny se směšovačem jsou určeny pro podlahové topení, zatímco skupiny s přímým okruhem jsou čerpadlovými skupinami pro radiátory. Ve skutečnosti jde o značné zjednodušení, vše závisí na parametrech přívodu - pokud je nízkoteplotní a stabilní, skupina GPN-180 může sloužit také pro podlahové topení, ačkoli nejčastěji se používá pro vytápění s vyšší teplotou přívodu.
