Velký výměník tepla pro vytápění bazénu Nordic Tec B2400
Plášťový a trubkový výměník tepla B2400 pro ohřev bazénové vody - 704 kW
Jmenovitý výkon: 704 kW (2400 kBTU/h)
Při použití glykolu jako teplonosné kapaliny se účinnost bazénového výměníku tepla sníží na 84-92 % v závislosti na koncentraci glykolu.
- Jmenovitý výkon 704 kW výměníku je dosaženo při systému voda-voda, při zachování teplotního rozdílu 60,0 °C mezi oběma kapalinami, čímž je zajištěna 100% účinnost.
Účinnost - v případě teplotního rozdílu mezi médii:
- při 50 °C = 85 % | 595 kW
- při 40 °C = 70 % | 490 kW
- při 30 °C = 55 % | 385 kW
- při 20 °C = 35 % | 245 kW
Materiál: Výměník z NEREZOVÉ OCELI (100 %) - určený pro provoz s chlorovanou vodou, včetně vysoce chlorované.
Určení (kapaliny) - plášťový a trubkový výměník tepla pro bazény B2400 ✅ je určen pro sladkou vodu, použití s vodou obsahující solné přísady nebo mořskou vodou se nedoporučuje.
Jmenovité průtoky:
- Teplonosná kapalina / strana zdroje tepla: 267 l/min
- Ohřívaná kapalina / bazénová voda: 1690 l/min
Provozní tlak / Zkušební tlak: až 6 bar / až 10 bar
Přípojky pro kapaliny / vodu:

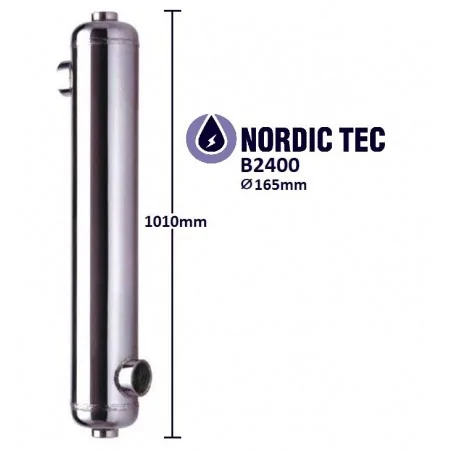

Rozměry:
- Délka s vodními přípojkami: 1010 mm
- Průměr: 165 mm

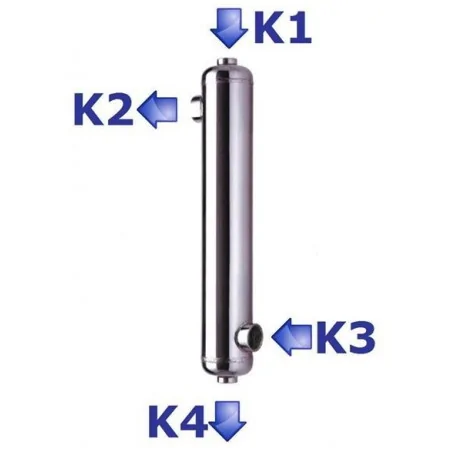

Způsob připojení bazénových výměníků tepla B2400 704 kW
- K1 - vstup topné kapaliny
- K2 - výstup ohřáté kapaliny
- K3 - vstup kapaliny k ohřevu
- K4 - výstup topné kapaliny
Bazénové výměníky tepla se instalují v protiproudém uspořádání, jak je znázorněno na obrázku výše, pro optimalizaci účinnosti přenosu tepla.
