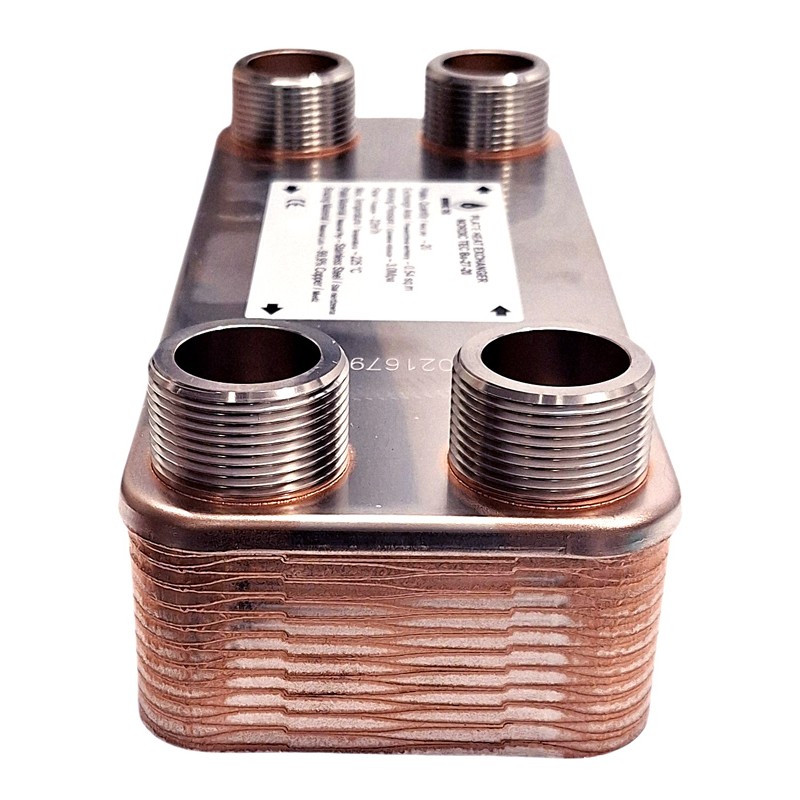

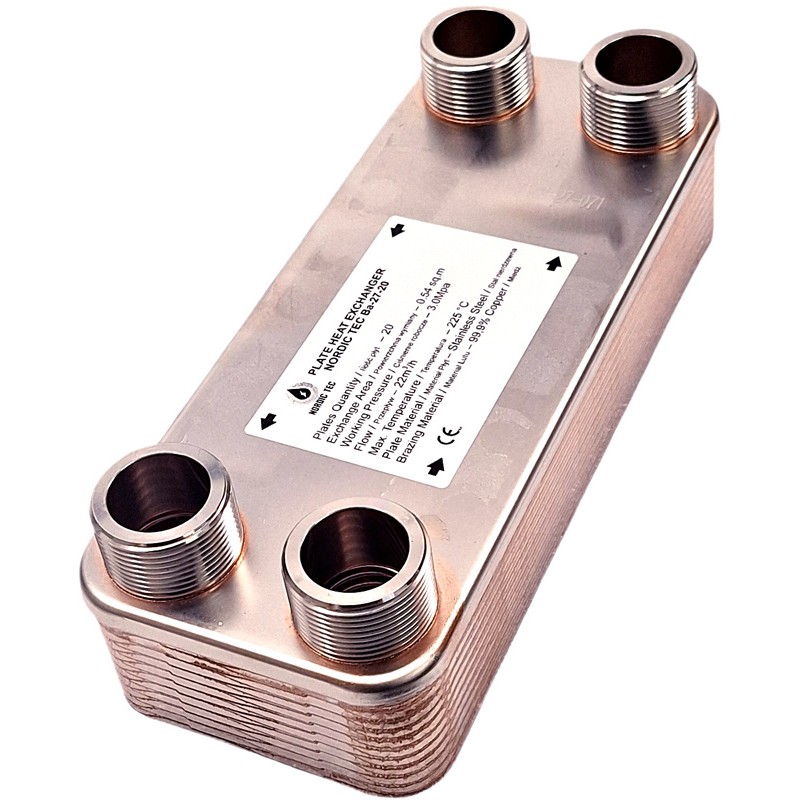

Výměník tepla Ba-27-20 5/4" 15-40kW

Deskový výměník tepla s 20 deskami 1 1/4 palce NORDIC TEC Ba-27-20 5/4"

Deskový výměník tepla z nerezové oceli 1 1/4 palce - NORDIC TEC Ba-27-20 5/4"

  • Desky: 20
  • Přípojky: 5/4" BSP
  • Výměnná plocha: 0,540 m²
  • Jmenovitý výkon: 15-40 kW (vysoký parametr)

Deskový výměník tepla 1 1/4" palce - Zařízení pro oddělení okruhů v topných nebo chladicích systémech. Je vhodný pro aplikace vyžadující volnější průtoky díky průměru přípojek 5/4" (větší než standard u výměníků této velikosti).

✅ Doprava zdarma po celé České republice

Kód: NT Ba-27-20
Stav Nové
Příslušenství pro výměník
  • Pouze výměník (bez příslušenství)

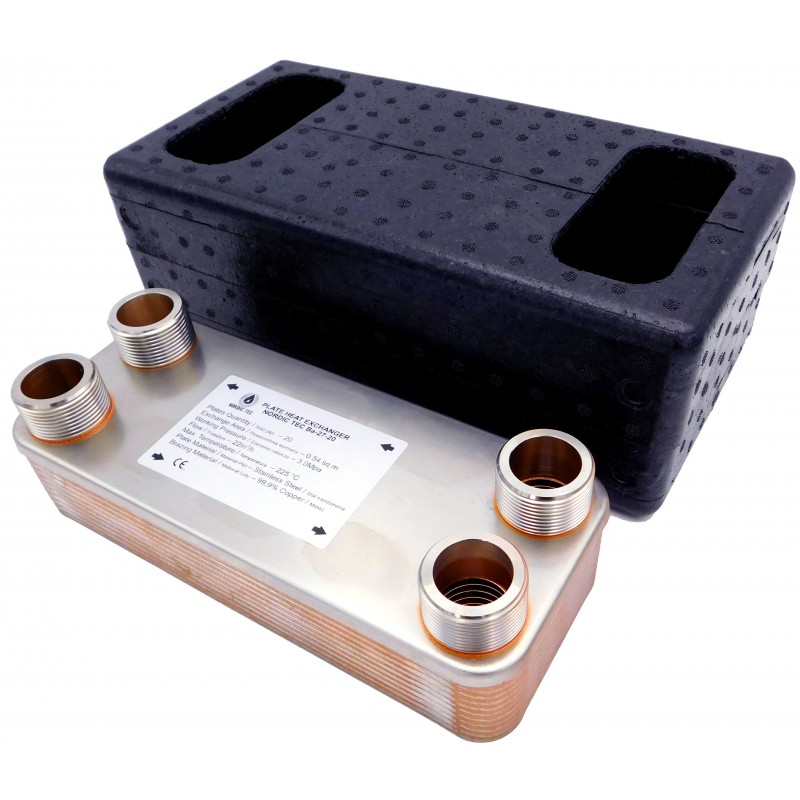

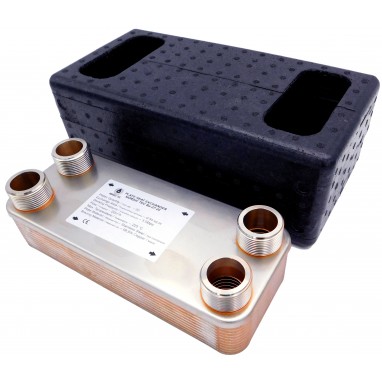

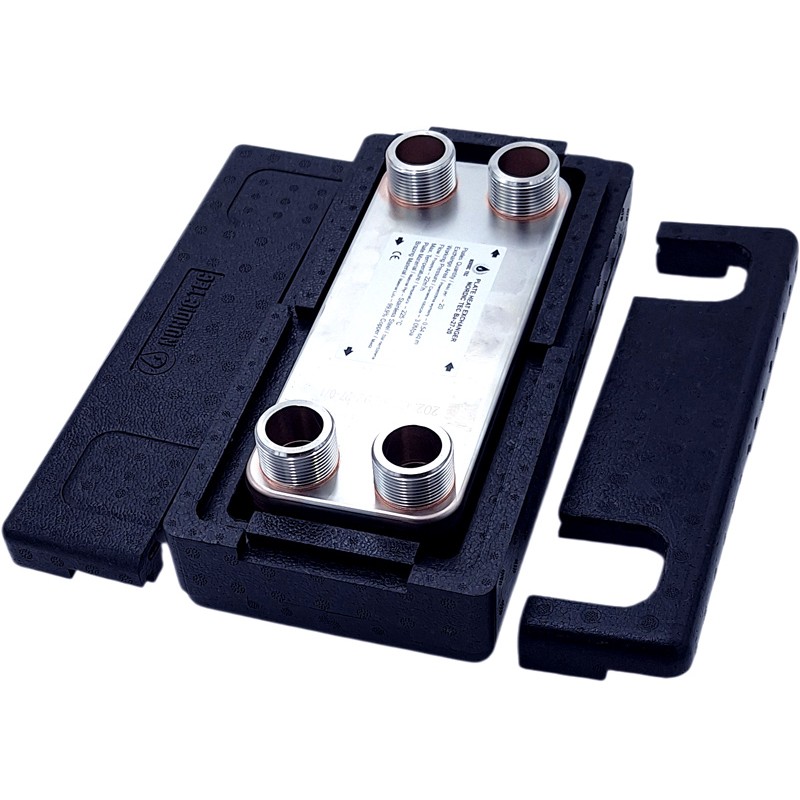

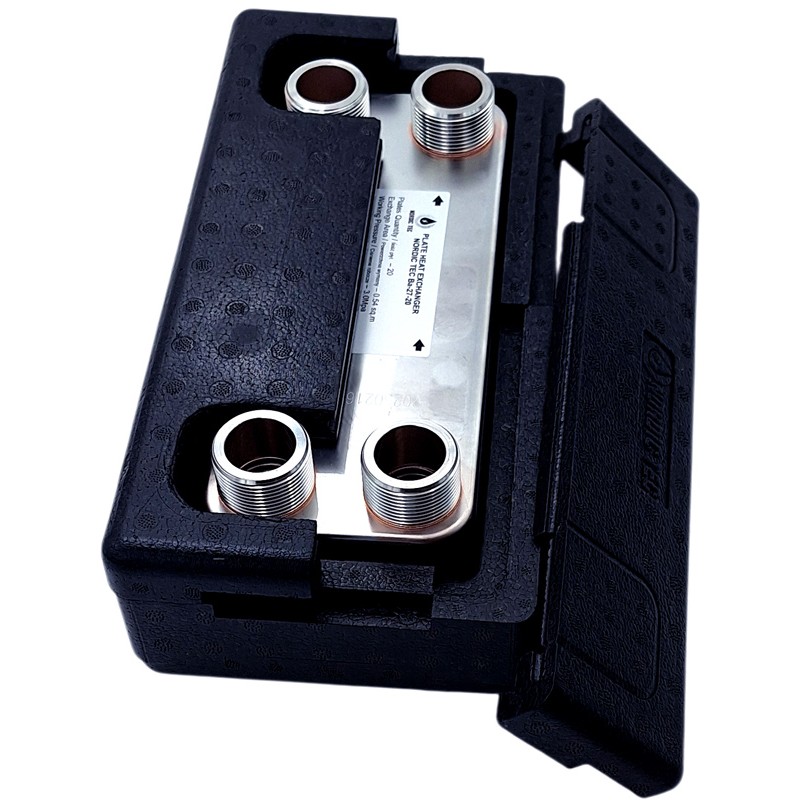

  • s tepelnou izolací

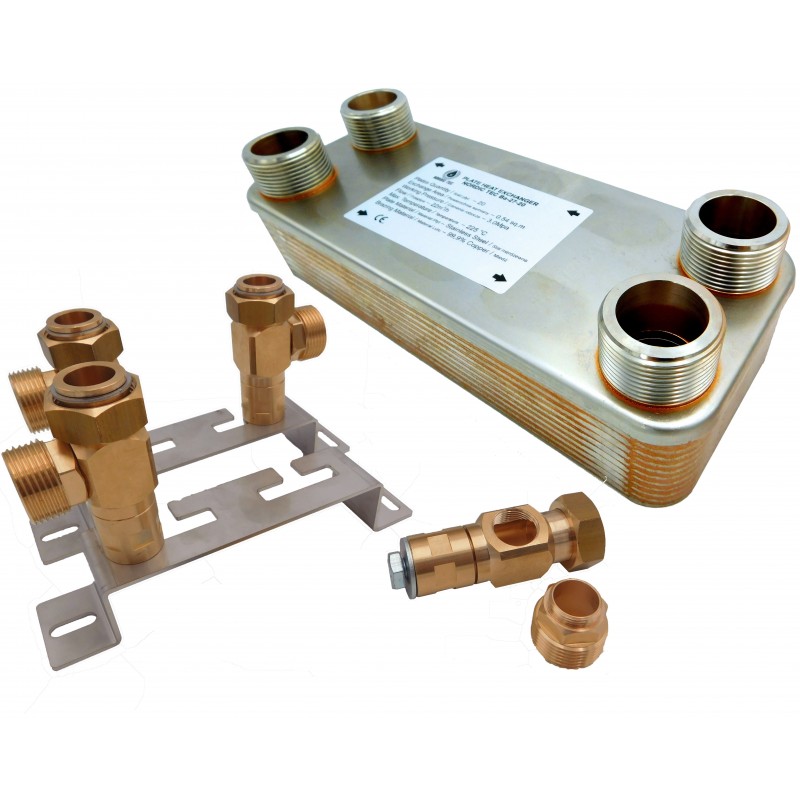

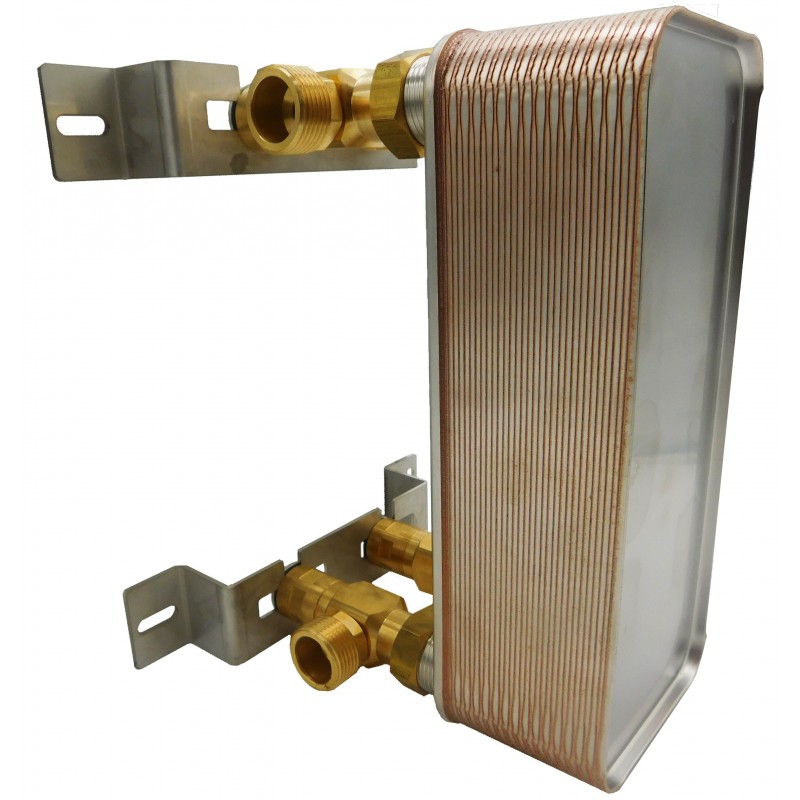

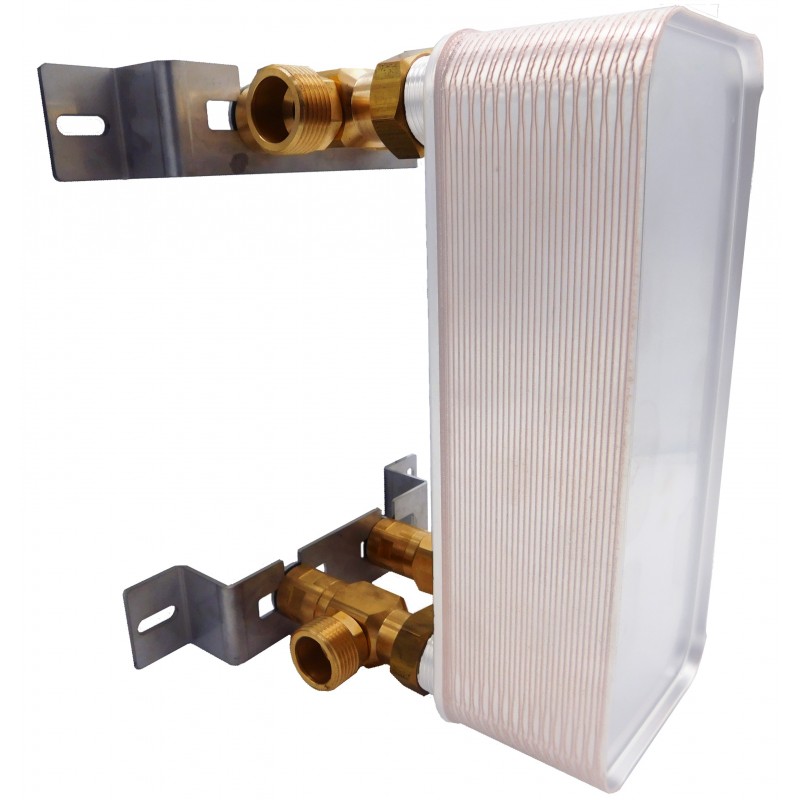

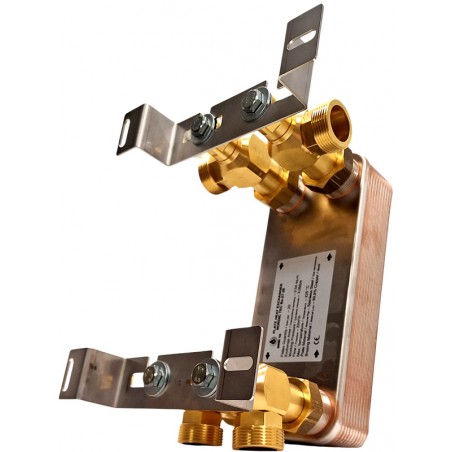

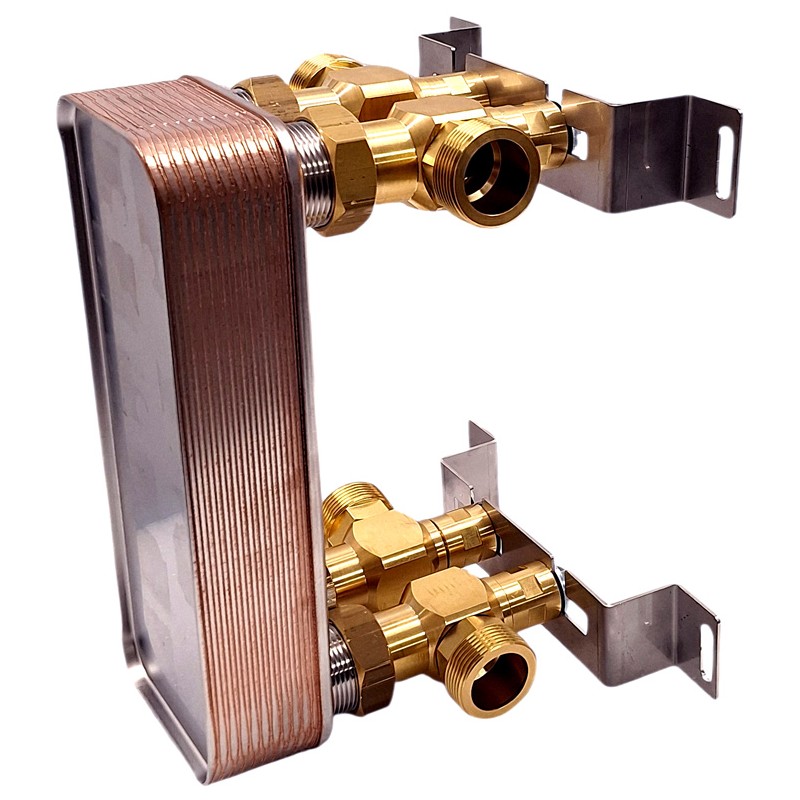

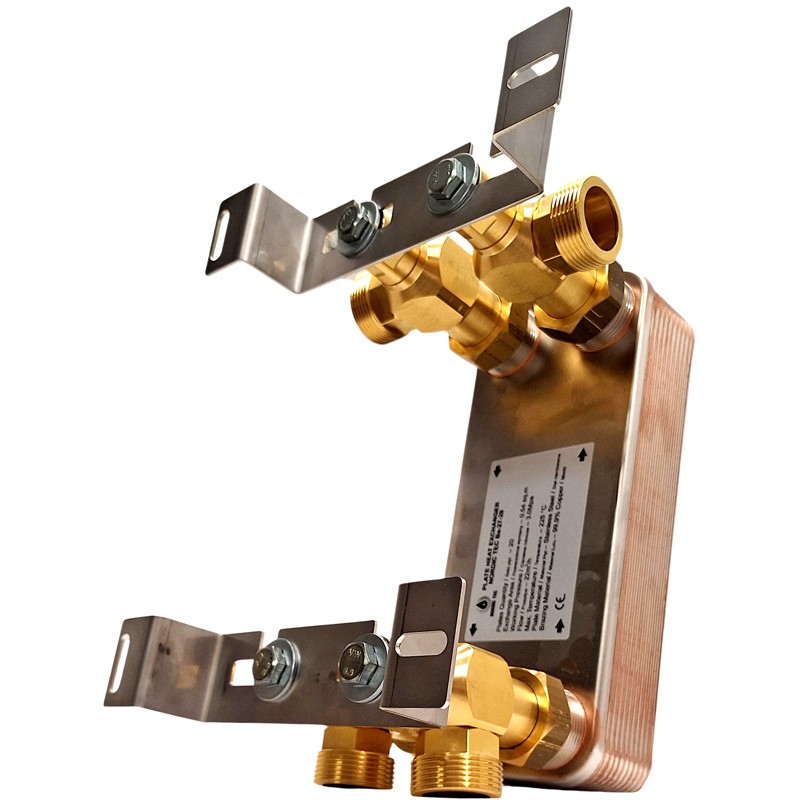

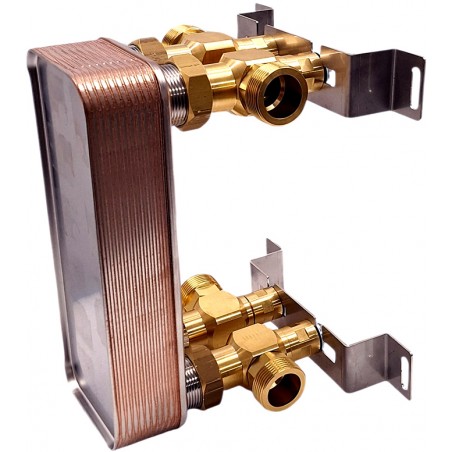

  • se nástěnným držákem a fitinky

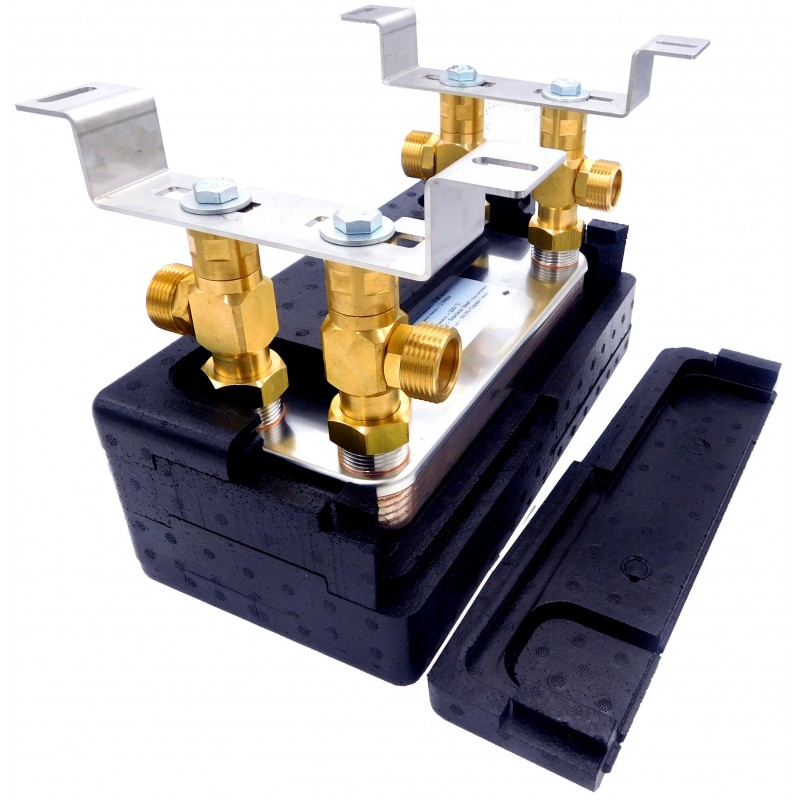

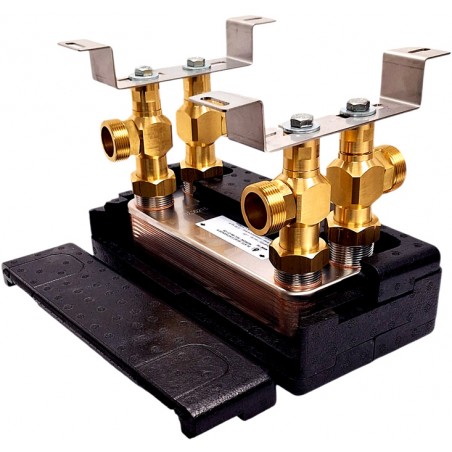

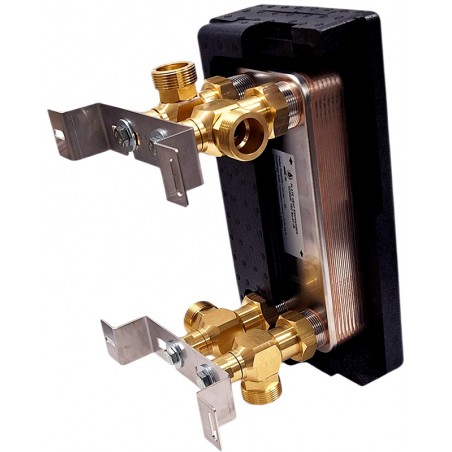

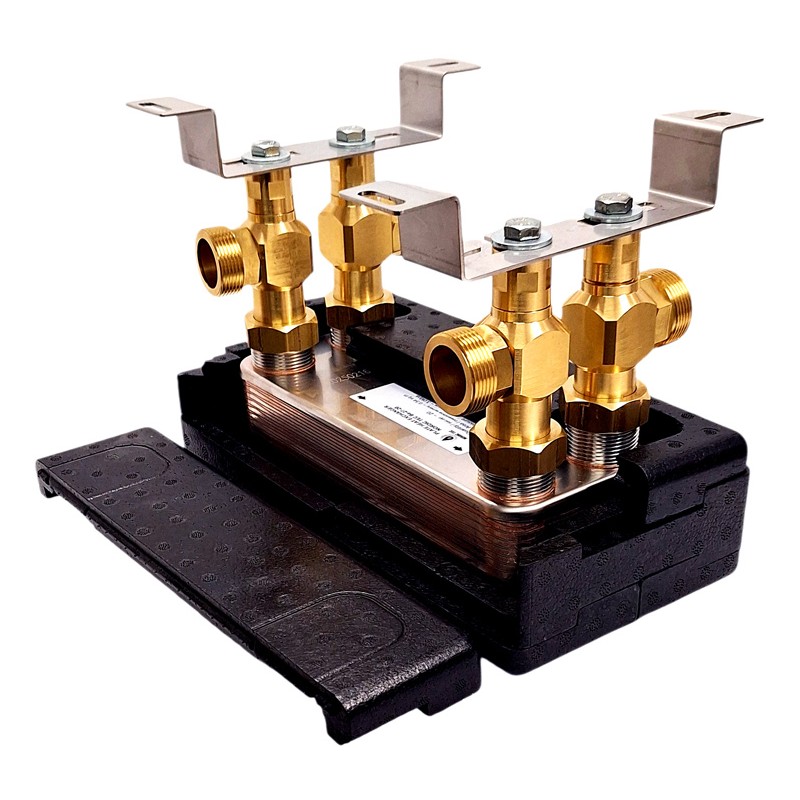

  • Kompletní sada (s izolací a držákem)
Skladem
3 349,00 Kč
S DPH

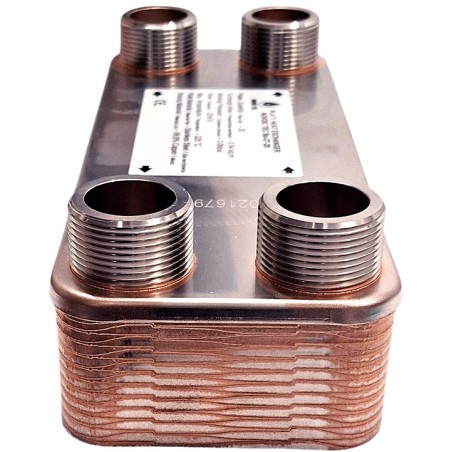

Výměník tepla 1 1/4" Nordic Tec Ba-27-20 - připojení 4x 5/4 ", 20 desek

připojení 4x 5/4 "

 výměník tepla pro starou instalaci Ba-27-20

Technické údaje - Výměník tepla 1 1/4" Nordic Tec Ba-27-20

  • Materiál: Nerezová ocel 316L, pájená s 99,9% Cu
  • Topný výkon - od 15 do 40 kW v závislosti na teplotě
  • Připojení: 4x 5/4 "
  • Pracovní tlak - až 30 bar
    Zkušební tlak - 45-60 bar
  • Maximální pracovní teplota: do + 230 ° C
  • Průtok - 12 m3 / h
  • Teplosměnná plocha výměníku - 0,540 m²

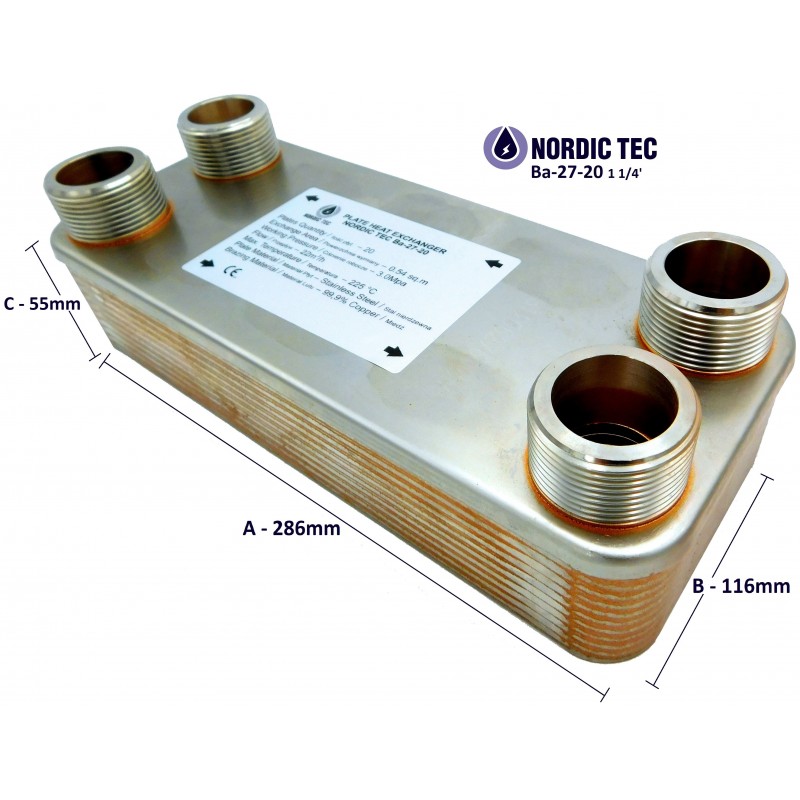

Rozměry - Výměník tepla Ba-27-20 1 1/4"

výměník tepla starý topný systém 20 desek Ba-27-20
(A) -
286 mm
(B) -
116 mm
(F) -
55 mm
(C) -
234 mm
(D) -
63 mm

___________________________________________________

Použití výměníků tepla s větší přípojkou - 1 1/4"

Výměník tepla 1 1/4" o 20 deskách se v konstrukci vyznačuje velkým průměrem připojení v porovnání s výměnnou plochou pro tepelnou výměnu, což ho může předurčovat pro systémy, které vyžadují větší průtoky s co nejnižším odporem. Příkladem takových instalací mohou být staré centrální topné systémy s většími trubkami, kde instalace výměníku tepla 1" by znamenala významné zúžení systému.

Výměník tepla 5/4" Ba-27-20 může mimo výše uvedené pracovat s prakticky jakýmkoli tradičním zdrojem tepla - může to být jak vodní plášť krbu, kotlík na tradiční palivo (uhlí, dřevo) i kotel na modernější palivo, jako je například peletový kotel nebo kondenzační kotel s uzavřeným okruhem.

Z teoretického hlediska by výměník tepla s 5/4" připojením mohl pracovat i s tepelnými čerpadly - nicméně nevýhodou by zde byla nedostatečná výměnná plocha pro tepelnou výměnu, neboť musíme mít na paměti, že tepelná čerpadla vyžadují pečlivý výběr výměníků tepla, aby mohla pracovat účinně a s nízkou spotřebou energie. Řídit se pouze velikostí připojení DN32 neposkytne správný výběr, musíme zohlednit zejména plochu desek.
