Podlahový protizápachový sifon – jak zabezpečit odtok proti nepříjemným zápachům

Podlahový sifon je jedním z nejdůležitějších prvků každé odvodňovací instalace montované v garáži, prádelně, kotelně, koupelně nebo technické místnosti. Jeho úkolem není pouze odvádění vody, ale především ochrana interiéru před zpětným pronikáním nepříjemných pachů z kanalizace - tomu se chceme vždy vyhnout, pokud montujeme odvodnění uvnitř budovy.

V praxi mnoho odvodnění průmyslového typu, zejména pokud jsou určena pro montáž venku nebo uvnitř - nemá z výroby sifon. U tohoto typu odvodnění se sifon z výroby nemontuje z důvodu, že není známo, jaký typ sifonu bude konkrétně v daném použití vhodný.

Existují různé typy sifonů (např. suchý sifon, mokrý sifon, zásobníkový typ, harmonikový typ apod.) a ne každý se hodí do každého místa. Např. mokrý sifon zabudovaný v odtokové mřížce nebo liniovém odvodnění se neosvědčí v klasické garáži (voda se rychle odpaří a nepříjemné pachy z kanalizace budou cítit), naopak suchý sifon také vyžaduje relativně velký proud vody, aby se otevřel, takže v garáži mimo situace, kdy myjeme podlahu hadicí - by v podstatě nemusel fungovat.

✅ Znamená to problém? Ne nutně. Ve většině případů lze účinný podlahový sifon vytvořit svépomocí bez nutnosti výměny celého odvodnění. Nejde o žádné kutilství - jsou to metody používané již léta při vodoinstalačních a kanalizačních pracích, osvědčené, velmi účinné, a přitom jednoduché a levné.

☑️✅ Mluvíme o fázi montáže - tj. když teprve instalujeme liniové odvodnění a připojujeme jej ke kanalizaci.

Skladem

Odtokový Odvodňovací žlab do garáže NORDIC TEC sada se 2 rameny

Odvodnovaci-zlab-garaz-sada-1

3 799,00 Kč

Přidat do košíku

Skladem

Odvodnění – štěrbinový žlab NORDIC TEC 6m-5m-4m-3m-2m výběr délky

CZ-Nerezový-štěrbinový žlab-výběr délky

7 949,00 Kč

Přidat do košíku

Skladem

Nerezový odvodňovací žlab pojezdový 1 EXIT – 1m-2m-3m | Výběr

CZ-zlab pojezdovy-1-EXIT-Vyber

3 750,00 Kč

Přidat do košíku

Proč z odvodnění vychází nepříjemný zápach?

Nepříjemné pachy se objevují tehdy, když mezi kanalizační instalací a místností není vodní bariéra. Právě tuto funkci plní sifon.

V klasickém mokrém sifonu se vždy nachází malé množství vody, které blokuje průchod kanalizačních plynů. Pokud odvodnění nemá sifon nebo voda v něm vyschne, pachy mohou volně pronikat do interiéru budovy.

Jak funguje jednoduchý podlahový sifon?

Podlahový sifon funguje na velmi jednoduchém principu. Speciálně vytvarovaný úsek instalace zadržuje vodu a vytváří takzvaný vodní uzávěr.

Nejčastější řešení, tj. vytvarování kanalizační trubky v blízkosti odvodnění nebo hned za vpustí vody:

• sifon typu U, prováděný přímo na odpadní trubce - na ten se dnes zaměříme nejvíce,
  protože jde o řešení nejjednodušší, nejpraktičtější a nejběžnější
• sifon typu W
• lahvový sifon,
• suchý membránový sifon,

Sifon ve tvaru písmene U - nebo tzv. harmonika na trubce

Níže představíme několik vizualizací, které jistě lépe zapůsobí na představivost a ukážou, jaké jsou možnosti vytvoření protizápachového sifonu na trubce v garáži, skladu nebo na terase. Jde pouze o hypotetickou vizualizaci, je třeba vzít v úvahu, že v některých případech (obvykle pokud jsou průměry trubek větší než DN50) bude místo harmonikové trubky nutné použít kolena kanalizačních trubek. Klíčovým aspektem je tvar, který umožní zadržení vody, která bude tvořit bariéru proti pachům vracejícím se z kanalizace.

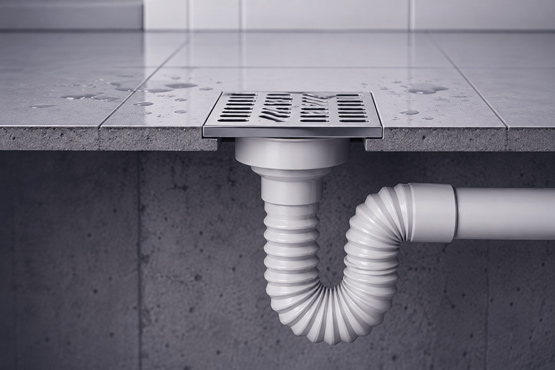

Podlahový sifon vytvořený z harmonikové trubky připojené přímo pod mřížku, jde o sifon typu U. Tvar U vytváří prohlubeň, ve které stojí voda - tvořící bariéru proti zpětnému pronikání pachů z kanalizace.

Odpařování vody z protizápachového sifonu

Obrázek výše představoval sifon „U“ s přímým připojením pod mřížku, ale toto řešení není vždy nejlepší - pro srovnání další vizualizace ukáže jiné řešení.

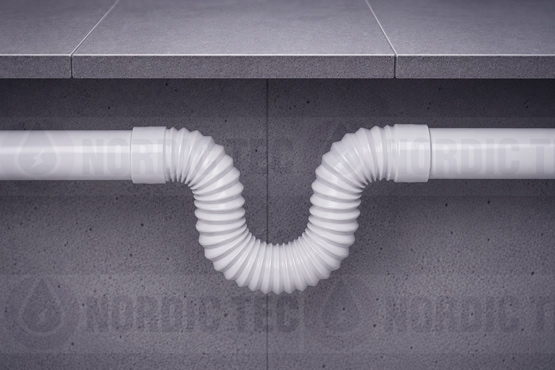

☑️✅ Níže protizápachový sifon ve tvaru písmene U bez přímého připojení k mřížce. Stojí za to věnovat pozornost jedné důležité věci - toto provedení má velmi důležitou výhodu. Jak víme, voda se časem odpařuje, odpařuje se i při velmi nízkých teplotách. Proto její přímé připojení pod mřížku způsobem zobrazeným na obrázku výše znamená riziko odpaření vody, což způsobí ztrátu protizápachové bariéry. Způsob zobrazený níže eliminuje riziko odpaření vody. Voda se sice nadále odpařuje, je to nevratný fyzikální proces, ale vodní pára bez přímé možnosti úniku zkondenzuje na stěnách kanalizační trubky a vrátí se zpět do sifonu. Jde tedy o lepší řešení v místech, kde se s vodou setkáváme méně často a kde se voda v sifonu nedoplňuje příliš často - např. garáže nebo sklady.

Obrázek nám v podstatě vysvětluje, proč se tento typ sifonu nazývá harmonikový sifon.

Samozřejmě harmoniková trubka nemusí být připojena blízko odtokové mřížky, písmeno U může být vytvořeno také na o něco vzdálenějším úseku. Nemusí být také vytvořeno z harmonikové trubky - lze jej vytvořit z kolen nebo jiných hydraulických spojů.

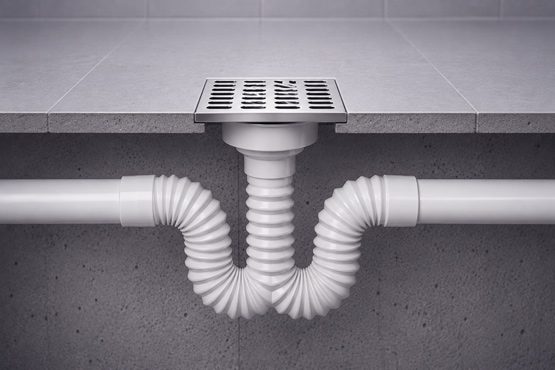

Podlahový sifon ve tvaru písmene W

Jde již o trochu propracovanější řešení, ale stále z kategorie velmi jednoduchých. Podlahový sifon ve tvaru písmene W může být řešením v případě použití většího množství mřížek nebo liniových odvodnění, skvěle se tedy hodí do objektů s velkou plochou. Stojí za to se o něj zajímat, pokud montujeme odvodnění ve skladové hale nebo výrobním závodě, ale také na velkých komerčních terasách (ano, terasa je venkovní prostor, nicméně v místech, kde se přímo pohybují lidé, se také používají sifony, terasa s vracejícím se zápachem z kanalizace nebude příjemným místem).

Co dělat, pokud odvodnění nemá sifon?

U mnoha liniových odvodnění a odtokových mřížek výrobce ponechává pouze jednoduchý odtok DN50 nebo DN110 bez dodatečné protizápachové ochrany. Není to způsobeno zanedbáním, ale praktickým aspektem - tj. nutností zvolit vhodný typ sifonu v závislosti na specifice místnosti, o čemž jsme se zmínili výše.

✅ V takové situaci lze vytvořit sifon přímo na kanalizační instalaci.

Nejjednodušším řešením je použití:

• kanalizačních kolen 90°,
• hotového trubkového sifonu,
• revizního sifonu,
• případně harmoniky

Je takový podlahový sifon na trubce bezpečný při dlouhodobém používání?

Ano, při správném provedení není důvod k obavám, vždyť žijeme ve městech obklopeni různými typy teplovodních, vodovodních a jiných trubek, ve kterých jsou použity spoje. Na denní bázi si to ani neuvědomujeme. Technika vodoinstalačních a kanalizačních prací je dnes vysoce rozvinutá a není důvod k obavám, za předpokladu, že bude vše správně provedeno.

Druhým aspektem je obava z případného vniknutí nečistot do sifonu - které by mohly zůstat v prohlubni a časem oslabit funkci sifonu i zadržování vody. Před tím nás však chrání usazovací koš, tj. prvek v odvodnění, který chrání trubku před vnikáním nečistot či odpadu.

☑️✅ Na trhu se objevují sady odvodnění bez usazovacích košů - jejich použití nedoporučujeme.

Skladem

Kanál - Rameno 1m k odvodňovacímu žlabu do garáže NORDIC TEC

Kanál-rameno-zlab-garaz-1m

1 499,00 Kč

Přidat do košíku

Skladem

Odtoková kanalizační mřížka do garáže, sklepa, kotelny – 2 EXITS

Odtoková-nerezová-mřížka-2-EXITS

1 849,00 Kč

Přidat do košíku

Skladem

Podlahová odtoková mřížka Garáž Kotelna Terasa – 1 EXIT

Podlahová-mřížka-1-EXIT

1 799,00 Kč

Přidat do košíku

Možnost pozdějšího vyčištění podlahového sifonu na trubce

Pokud nám záleží na možnosti pozdějšího vyčištění podlahového sifonu v garáži nebo skladu, pro případ, že by se do něj dostalo listí, písek apod. - vždy existuje možnost vytvořit pro něj prázdnou komoru v podlaze, malých rozměrů, s nějakým krytem - např. dlaždicí. Jde o jednoduché a spolehlivé řešení.

✅ Průmyslová odvodnění Nordic Tec - jak vyřešit otázku sifonu?

Jedním z populárnějších řešení na trhu v oblasti průmyslových liniových odvodnění či garážových odvodnění jsou odvodnění Nordic Tec. Jsou lepším řešením než tradiční betonové kanály, lehčím řešením, ale velmi odolným, odolávajícím jízdě autem či parkování - vyrobeným z nerezové oceli. Mají dobře navržený usazovací koš - nemají však z výroby sifon, protože spektrum jejich použití je natolik široké, že není jisté, jaký sifon bude konkrétní uživatel potřebovat.

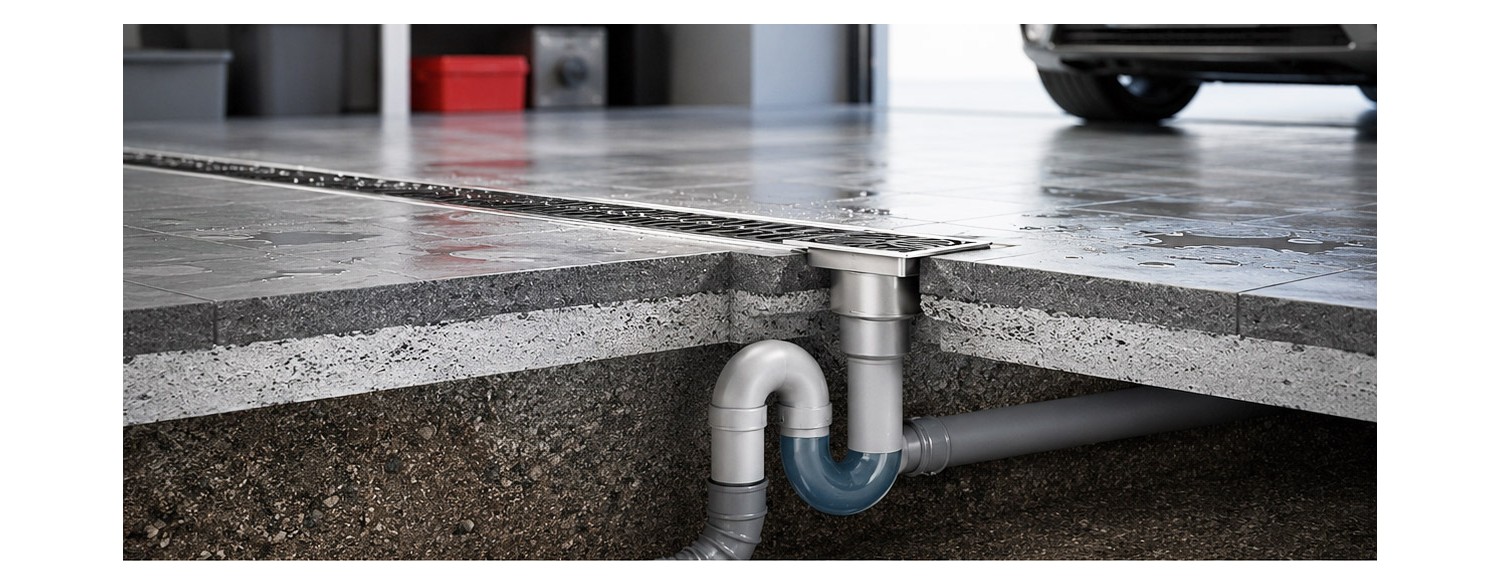

V případě těchto odvodnění však postupujeme přesně podle výše popsaných vzorů a používáme externí sifon na trubce. Níže uvedené grafiky jsou pouze ilustrační, samozřejmě můžeme podlahový sifon umístit i na o něco vzdálenější místo, v určité vzdálenosti od odtokové mřížky - např. v připravené komoře v podlaze.

Hotové externí podlahové sifony na trhu

✅ Jsou na trhu dostupná hotová řešení v oblasti externích podlahových sifonů?

Ano, trh vodoinstalačních a kanalizačních produktů a příslušenství, jako každý trh - reaguje na potřeby zákazníků. Na trhu jsou dostupná hotová řešení, hotové produkty v podobě podlahových sifonů typu U, méně často také W. Je to dobré řešení v tom, že dostáváme hotový produkt, který stačí pouze namontovat.

Výhoda hotových řešení spočívá v tom, že často mají také dodatečný horní vstup, který umožňuje čištění podlahového sifonu. Montáž takového zařízení je také rychlejší - než vlastní konstrukce harmonikového sifonu.

Hotové podlahové sifony mají však také určité nevýhody - vlastní řešení nám umožňuje přizpůsobit rozměry konkrétně našemu systému trubek a prostoru, který máme na daném místě k dispozici. V případě hotového podlahového sifonu - bohužel tuto flexibilitu nemáme a musíme se přizpůsobit rozměru tohoto zařízení a najít pro něj místo.

Navíc, i to stojí za zmínku - tato řešení bývají o něco dražší než vytvoření vlastního harmonikového sifonu.
