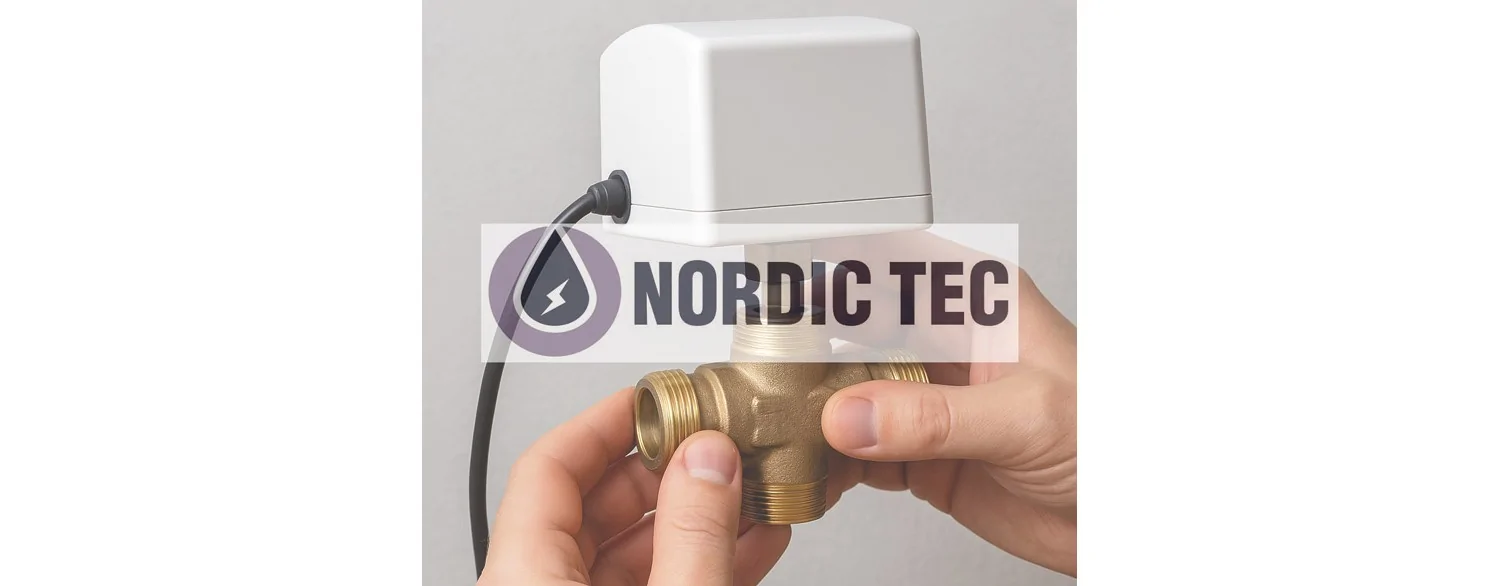

Připojení pohonu (aktuátoru) k směšovacímu ventilu - 3-cestnému nebo 4-cestnému - je zdánlivě jednoduchá činnost, která obvykle nečiní instalatérům potíže, nicméně je vhodné dodržovat určité zásady, aby se předešlo chybám. Následující příspěvek je praktickým návodem, jak to provést. Samozřejmě na trhu jsou dostupné ventily, pohony aktuátory různých výrobců, budeme se snažit, aby následující průvodce připojením aktuátoru k směšovacímu ventilu byl relativně univerzální - nicméně musíme nakonec přijmout referenční bod, kterým bude směšovací ventil značky Nordic Tec a k němu určený aktuátor, tedy německý Elodrive ST10, prodávaný pod značkou GoHeat. Bude to jakýsi návod na montáž aktuátoru na ventil, co nejuniverzálnější - jak je to možné. Tento návod se vztahuje také na připojení aktuátoru na 3-cestném ventilu v čerpacích skupinách Nordic Tec.
Nejprve musíme zkontrolovat kompletnost dodávky. V případě aktuátoru před montáží ověříme, zda byly dodány všechny součásti. Dávejte pozor na prvky jako:
Samozřejmě, v některých případech, kdy je ventil již nainstalován a rozhodli jsme se pro dodatečné připojení pohonu v rámci rekonstrukce topné instalace - máme omezené možnosti. Nicméně
Důležitým aspektem je tzv. úhel natočení pohonu. Ten je zpravidla nastaven výrobcem a nejčastěji nemůže být změněn. V případě pohonů Elodrive a ventilů Nordic Tec - úhel natočení je 90° a nepodléhá regulaci, je to tovární nastavení. Je třeba na to pamatovat, aby bylo zařízení správně nastaveno, s použitím také blokátoru.
Již po montáži se doporučuje směšovací ventily s pohony zkontrolovat před spuštěním instalace, zda se neotáčejí - protože pak nesplní očekávanou funkci. Podobně během používání je vhodné občas zkontrolovat, zda se kolečko ventilu s pohonem neotočilo, doporučuje se to jednou ročně - nejlépe před začátkem sezóny. Možné otáčení ventilu s pohonem kolem osy může poškodit motor aktuátoru - tedy v podstatě způsobit nutnost jeho výměny za nový.
Skladem
Skladem
Přistoupíme k připojení - podle následujícího pořadí:
Samozřejmě je třeba mít jistotu, že dodaný pohon-aktuátor je kompatibilní s parametry 230V - 50-60Hz - protože existují také pohony na 24V, určené pro jiné použití.
Níže popisujeme schéma elektrického připojení:
Většina pohonů pro směšovače je výrobcem připravena na možnost nouzového ručního ovládání, pro případ potenciálních krizových situací.
V případě pohonu značky Elodrive / GoHeat určeného pro ventily Nordic Tec - přepínač ručního nouzového provozu se nachází na těle pohonu a funguje podle označení na výše uvedeném schématu.
Ruční přepínání - vysvětlení schématu
Jako doplněk zmiňujeme častý problém, totiž otázku případné možnosti vzájemného připojení směšovače a servopohonu, které nejsou vůči sobě dedikované. Mnoho výrobců servopohonů je na tuto eventualitu připraveno a nabízí také odpovídající adaptéry, tedy přechodové prvky v jiné velikosti než klasické, aby byly přizpůsobeny tloušťce trnu jiných ventilů. Není to však standardní vybavení - což znamená, že při nákupu seropohonu ke směšovači nejčastěji dostaneme jeden konkrétní nejběžnější adaptér. O možnost nákupu dalších adaptérů je třeba se dotazovat prodejců nebo servisu výrobce daného aktuátoru.
Eventuální demontáž by měla také provést osoba s odpovídajícími zkušenostmi a kvalifikací. Jako elektrické zařízení by mělo být likvidováno v souladu s platnými předpisy o elektroodpadu.
Výhradně uvádíme, že naše pokyny nepředstavují hotový schéma připojení, prezentovaná schémata nemají za cíl a neměla by nahradit odborný projekt připravený specialistou, který se seznámil s potřebami topné instalace a provedl její prohlídku nebo prohlídku jejích předpokladů. Schémata připojení aktuátoru a rady mají obecný a informativní charakter a konečná odpovědnost za jejich případné použití a provedení instalace spočívá na provediteli.
