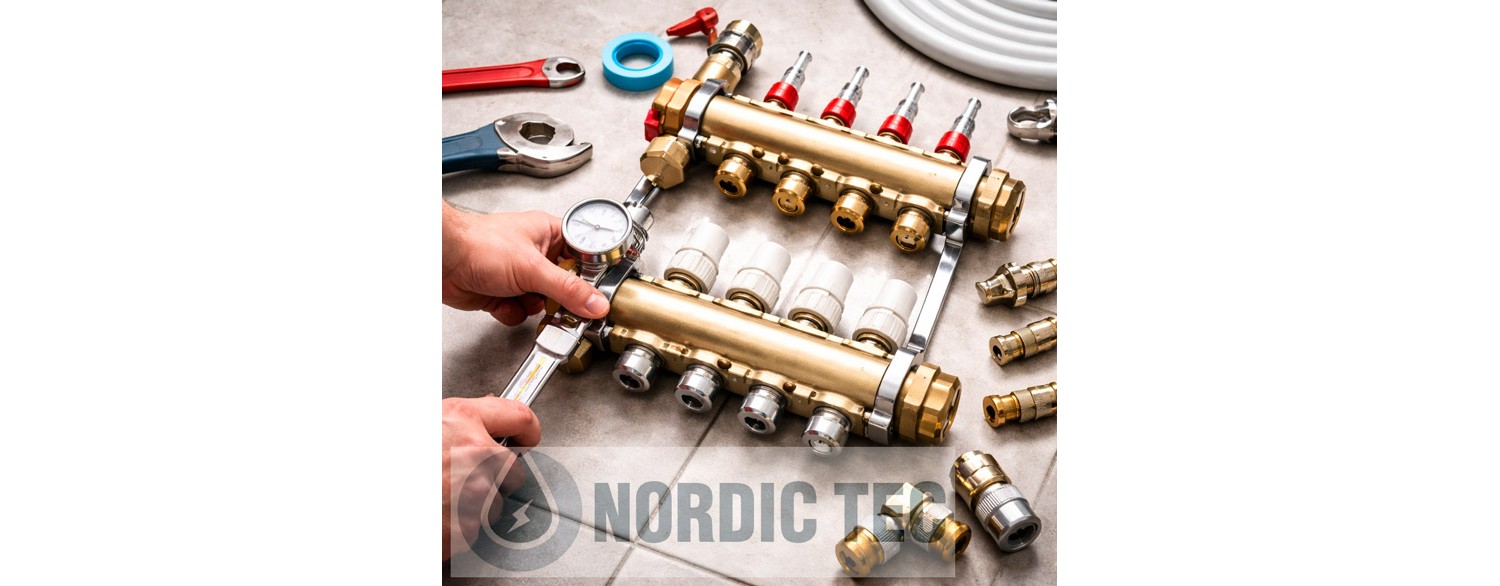

Připojení rozdělovače podlahového topení - co a jak po řadě

Rozdělovač podlahového topení je klíčovým prvkem instalace podlahového topení, ale jeho správné připojení - stejně jako u většiny zařízení v hydraulice - je zásadní. Jeho úkolem je rozdělování teplé vody do jednotlivých topných smyček a regulace průtoku. Právě zde se nastavují průtoky, odvzdušňuje se instalace a kontroluje teplota v jednotlivých okruzích. Je to srdce a řídicí centrum instalace podlahového topení. Bez správného připojení rozdělovače může celá instalace fungovat nerovnoměrně nebo neefektivně.

První otázkou je v podstatě volba rozdělovače, rozhodnutí, zda půjde o mosazný model (robustnější), nebo o něco levnější rozdělovač INOX. Samotný počet smyček je samozřejmě výsledkem projektu, tedy toho, kolik topných sekcí chceme mít. Je to důležité, stejně jako výběr skříňky odpovídající velikosti, ale předpokládáme, že v této fázi už to máš za sebou, takže se budeme věnovat samotnému připojení rozdělovače podlahového topení.

Montáž rozdělovače podlahového topení – kde a jak ho namontovat

Začíná to samozřejmě správným výběrem místa. Pokud nemáme projekt a nejde o nový dům, kde už má vše určené místo - místo montáže rozdělovače podlahového topení musí být správně zvolené. Omezuje nás funkčnost místností, ale i možnost připojení všech smyček. Důležité je také mít k rozdělovači vždy volný přístup, kdybychom chtěli cokoli zkontrolovat nebo např. provést odvzdušnění podlahového topení.

Montáž rozdělovače podlahového topení by měla být provedena:

• na centrálním místě vzhledem k vytápěným místnostem
• v podomítkové nebo nadomítkové skříňce (nejlépe, protože také omezuje tepelné ztráty)
• ve výšce umožňující snadný přístup (cca 30–50 cm od podlahy)

Nejdůležitější zásady:

• zachovej vodorovnou polohu (důležité pro průtokoměry, které jinak mohou fungovat chybně)
• ponech místo pro připojení trubek
• zajisti servisní přístup, na tomto místě neplánuj skříňku, regál apod.

Skladem

Nerezový rozdělovač topení na podlahovku INOX 5 okruhů

Rozdělovač-topení-NT-INOX-5

2 699,00 Kč

Přidat do košíku

Skladem

Rozdělovač pro podlahové topení NORDIC - 5 okruhů

DE-RD-CO-5

2 899,00 Kč

Přidat do košíku

Skladem

Rozdělovač pro podlahové vytápění - 5 okruhů

RS-CO-5

2 199,00 Kč

Přidat do košíku

Přívod k rozdělovači podlahového topení – základy

Klíčová věc: přívod k rozdělovači podlahového topení - musí být správně naplánovaný.

Přívod k rozdělovači podlahového topení spočívá v přivedení topného média (vody nebo roztoku glykolu) ze zdroje tepla (např. tepelného čerpadla, kotle nebo z výměníku tepla odebírajícího teplo z dálkového vytápění apod.).

Typické schéma připojení rozdělovače:

• přívod (teplá voda) jde do lišty s průtokoměry - velmi důležité, doporučuje se, aby lišta s průtokoměry byla vstupní lištou pro přívod ze zdroje tepla.

• zpátečka (ochlazená voda) se vrací do zdroje tepla - jako zpětná lišta se doporučuje lišta bez průtokoměrů

✅ Důležité:

• směr průtoku musí být v souladu s označením (pokud rozdělovač není oboustranný a takové označení má).
  V případě části rozdělovačů např. značky Nordic Tec to není důležité a lze si svobodně vybrat, zda přívod připojíme z pravé nebo z levé strany,

• nesmí se zaměnit přívod a zpátečka

• průtokoměry musí být pro správnou funkci směrovány nahoru (ano, víme, že se to může některým lidem zdát samozřejmé, nicméně v našem servisu se objevují dotazy na polohu průtokoměrů, a proto na tento detail upozorňujeme).

Jakým chybám se vyhnout při připojování přívodu rozdělovače k podlahovému topení

Základní chyby, kterým je třeba se vyhnout - na to si dej pozor:

• ✅ Průtokoměry rozdělovače musí být na přívodní liště, ne na zpátečce.
• Přívod pro podlahové topení by neměl mít příliš malý průměr trubky, v některých malých systémech stačí 3/4" palce, ale ve většině případů to bude příliš málo. Podlahové topení v rodinném domě obvykle vyžaduje přívod o min. průměru 1 palec, aby se zabránilo nadměrným odporům.

Přívod k rozdělovači podlahového topení – jaká trubka bude vhodná

✅ Velikost - průměr přívodní trubky pro podlahové topení - jaká trubka?

Volba trubky závisí na výkonu instalace a délce vedení. Nejčastěji se používají:

• PEX / PERT / ALUPEX

• průměry:

  • 25 mm (nejmenší a malé instalace)

  • 26–32 mm (rodinné domy)

  • větší při vysokých průtocích

Zásada:

• čím větší výkon a průtok → tím větší průměr trubky

Příliš malá trubka bude znamenat poklesy tlaku a nižší výkon, ale také větší náchylnost čerpadel k rychlému opotřebení, případně časem i k určitým poruchám. Standard pro rodinné domy od 80 do 300m2 je 1 palec.

Skladem

Rozdělovač podlahové topení s rohovými ventily Nordic Tec 6 okruhů

RD-CO-6-kat-CZ

3 399,00 Kč

Přidat do košíku

Skladem

Rozdělovač pro podlahové vytápění - 6 okruhů

RS-CO-6

2 499,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-32-30 1" 30-65kW

NT Ba-32-30

3 979,00 Kč

Přidat do košíku

Připojení rozdělovače k podlahovému topení – krok za krokem

Když už víš, z které strany máš přívod, máš určené místo - přecházíme k samotnému připojení rozdělovače k podlahovému topení a krok za krokem analyzujeme důležitější prvky.

• Pevně sešroubuj rozdělovač, pokud obsahuje prvky, které jsou dodávány samostatně, např. ventily s teploměry nebo odvzdušňovače či rohové ventily. Nezapomeň na správné utěsnění závitů
• Namontuj rozdělovač do skříňky - začni jeho montáží na stěnu. Rozdělovač by měl obsahovat úchyty, nejčastěji na montážních konzolách. Musí být pevně připevněn ke stěně, nejčastěji se k tomu používají hmoždinky.
• Připoj přívod a zpátečku z hlavní instalace, při správné volbě strany přívodu, z druhé strany pak připoj odvzdušňovač a vypouštěcí ventil (pokud jsou dodány samostatně).

Připojení topných sekcí podlahového topení k rozdělovači

Topné sekce podlahového topení - tedy trubky - se k rozdělovači připojují podle zjevného pravidla: přívod topných sekcí do přívodní lišty, a zpátečka do zpětné lišty. To je naprostý základ.

Výstupy z lišt na sekce mají zpravidla rozměr 3/4", tj. DN20. K tomu potřebujeme spojky 3/4", které přecházejí na správný rozměr trubky (jde o druh adaptéru). Zvolit je třeba až tehdy, když víme, jakými trubkami budeme podlahové topení napájet.

• pokud máme trubky 16mm - pak volíme spojku 3/4" x 16mm
• pokud je průměr trubek 17mm - pak potřebujeme spojky 3/4" x 17mm

Nejčastějším standardem rodinných domů je použití trubek 16mm x 2mm tloušťky, zatímco 17mm se používá méně často - v podstatě jen ve větších budovách. Samozřejmě existují i jiné rozměry.

Spojky - připomínáme to donekonečna - také připojujeme s náležitou péčí o těsnost.

• Připoj smyčky podlahového topení k příslušným sekcím
• ✅ Nejlepší je také popsat nebo nějak označit, které smyčky vedou do kterých místností. Pomůže to při servisu - pomůže to nám nebo osobě, která to bude po nás servisovat.
• Dotáhni spojky a zkontroluj těsnost

Skladem

Magnetický filtr topení 1" Nordic Tec DN25

CZ-magneticky-filtr-1-NT

1 349,00 Kč

Přidat do košíku

Skladem

Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy

SNT25

2 199,00 Kč

Přidat do košíku

Skladem

Anuloid HVDT Klasický Hydraulický Vyrovnávač tlaků 50kW 1" s izolací

Sp50x1

2 099,00 Kč

Přidat do košíku

Závěrečné činnosti při připojování rozdělovače a kontrola systému

Pokud vše vypadá jako připojené, přecházíme k závěrečným úkonům a zkušebnímu spuštění systému:

• Naplň instalaci vodou, dělej to pomalu, bez nadměrného tlaku.
• Odvzdušni systém pomocí odvzdušňovačů, také těch namontovaných na rozdělovači nebo v jeho okolí.
• Nastav průtoky na rotametrech (často jsou k tomu potřeba příslušné klíče pro přestavení rotametrů a dosažení požadovaného průtoku)
• Každá smyčka by měla být označena (např. obývací pokoj, koupelna), což usnadní regulaci.
• Pomalu otevírej všechny smyčky, postupně je napouštěj vodou - ne naráz, ale pomalu. Během toho sleduj rozdělovač, zda se neobjevují nějaké netěsnosti.
• Kontrolu případných netěsností se doporučuje zopakovat po 24 hodinách.

Zdůrazňujeme, že mnoho výrobců rozdělovačů uvádí informaci, že první spuštění instalace by měl provést zkušený odborník.

Nejčastější chyby při připojení rozdělovače

Některé chyby jsou poměrně zjevné, přesto se objevují:

• záměna přívodu a zpátečky
• příliš malý průměr trubek
• chybějící odvzdušnění
• chybějící regulace průtoků
• montáž na těžko přístupném místě
• chybějící montáž uzavíracího ventilu před rozdělovačem (velmi důležitý, protože umožňuje odpojit rozdělovač od topného systému v případě poruchy; jsou to drobnosti, ale nemělo by se z tohoto typu drobného příslušenství pro podlahové topení rezignovat)

Tyto chyby mohou výrazně snížit účinnost systému.

Je potřeba směšovací skupina pro podlahové topení

V mnoha instalacích podlahového topení se používá směšovací skupina, která:

• snižuje teplotu přívodu (např. z 60°C na 30–40°C)
• stabilizuje provoz systému

Je obzvlášť důležitá při:

• kotlích na tuhá paliva
• vysokoteplotních zdrojích tepla

V mnoha případech však stačí samotný směšovací ventil a v některých systémech dokonce ani ten není zvlášť potřeba - např. když přívod jde přímo z plynového kotle nebo tepelného čerpadla, na kterém hned nastavíme teplotu vhodnou pro podlahové topení.

Shrnutí – jak to udělat správně

Správné připojení rozdělovače podlahového topení vyžaduje:

• správnou volbu trubek a průměrů
• správné připojení přívodu a zpátečky
• pečlivou montáž
• regulaci průtoků

Pokud budou všechny tyto prvky provedeny správně, instalace bude fungovat účinně, rovnoměrně a bezproblémově po mnoho let.
