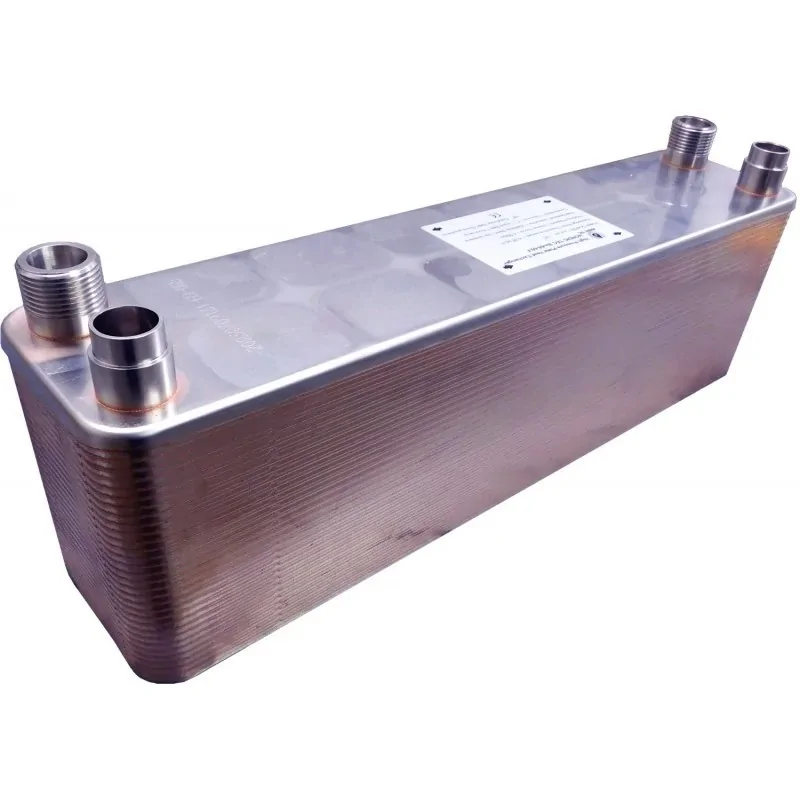

Deskový výměník tepla freon-voda pro tepelná čerpadla do 50 kW
Deskový výměník tepla se 70 deskami, freon-voda pro tepelná čerpadla nebo klimatizace, také pro větší jednotky v rozsahu 34 - 50 kW
Technické detaily - deskový výměník tepla pro tepelná čerpadla Ba-68-70-F:
- Materiál: Kyselinovzdorná nerezová ocel 316L, desky vyrobené vakuovou metodou s použitím mědi
- Jmenovitý tepelný výkon tepelného čerpadla / klimatizace / chladicí jednotky - 34 kW - 50 kW
Parametr: Strana freonu R410a; Tskr = 40ºC,
Strana kapaliny: Voda; T-IN= 32ºC; T-OUT = 37 ºC
Při výpočtu parametru byl použit R410a, ale výměník je kompatibilní také s jinými chladivy v systémech do 45 bar. V praxi to znamená, že může obsluhovat téměř všechny systémy tohoto typu, ať už jde o R410a, R32, R407c, R134a nebo podobné.
- Přípojky freonu výměníku: trubky o průměru ϕ 22 - 7/8" určené pro navaření nátrubků nebo trubek (přípojka bez závitu, viz foto přípojky)
- Přípojky vody nebo kapaliny: závitové 1" - DN 25
- Pracovní tlak - maximálně přípustný 45 bar
- Tlaková zkouška před uvedením na trh - > 60 bar
- Průtok - 22 m3/h (22 000 l/h)
Zkontrolujte: ✅ Nátrubky-adaptéry SAE pro navaření k trubkám výměníků Ba-68-F
Tepelná výměnná plocha mezi freonem a vodou - deskový výměník tepla Nordic Tec Ba-68-70-F: 4,76 m²
Výměník freon-voda Ba-68-70-F je v současnosti největší deskový výměník tepla pro tuto aplikaci v katalogu Nordic Tec. Disponuje tepelnou výměnnou plochou 4,76 m², což umožňuje obsluhu velmi velkých systémů tepelných čerpadel a chladicích jednotek s výkonem až 50 kW podle parametrů uvedených ve specifikaci.
Menší freonové výměníky uvedené v grafu - jako Ba-68-40-F nebo Ba-68-60-F jsou rovněž dostupné v našem obchodě.
Rozměry - výměník freon-voda Ba-68-70-F
Délka (A) - 526 mm
Šířka (B) - 119 mm
Tloušťka (F) - 174 mm
Vzdálenost mezi přípojkami (C) - 470 mm
Vzdálenost mezi přípojkami (D) - 63 mm
