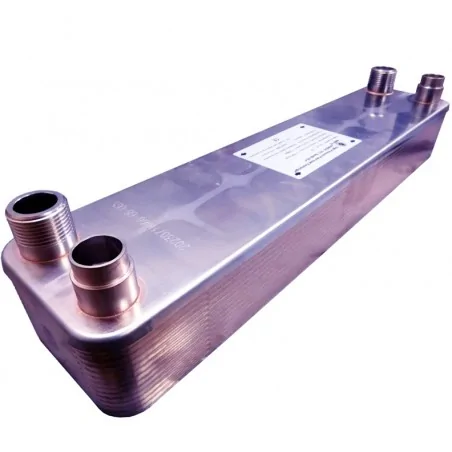

Výměník tepla pro chladivo Tepelna Čerpadla - Ba-68-20-F 14 kW

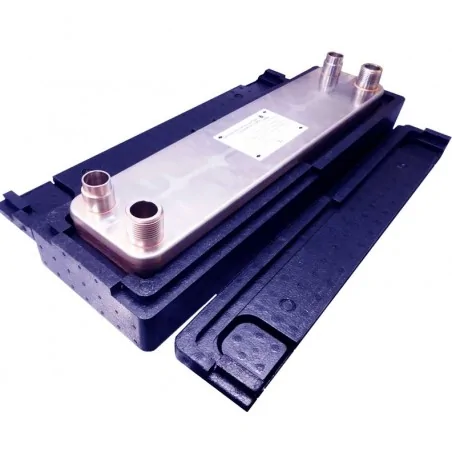

Výměník tepla pro chladivo Tepelna Čerpadla - Ba-68-20-F 14 kW izolace

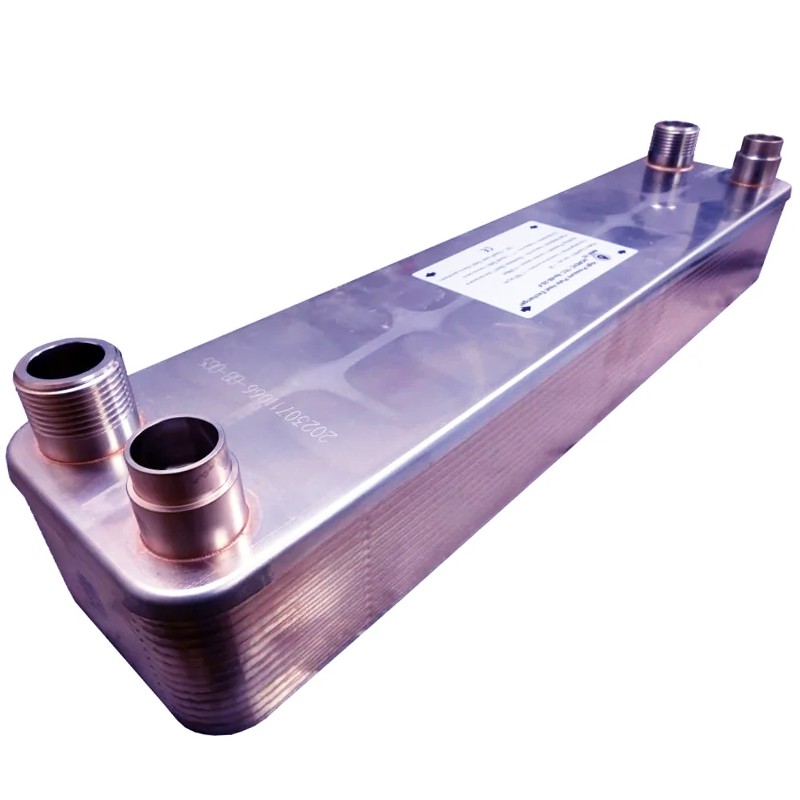

Výměník tepla pro chladivo Tepelna Čerpadla - Ba-68-20-F 14 kW

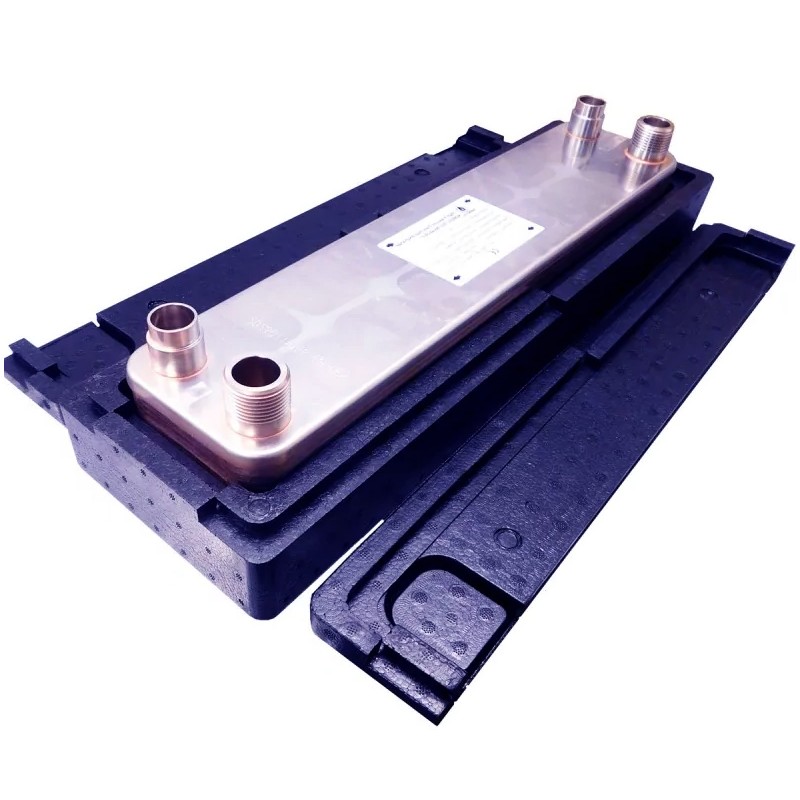

Výměník tepla pro chladivo Tepelna Čerpadla - Ba-68-20-F 14 kW izolace

Výměník tepla chladivo Tepelné Čerpadlo - Ba-68-20-F 1,36m² - 14 kW

Výměník tepla pro chladiva na bázi freonu nebo plynných médií - 20 deskový kondenzátor chladícího média

Kondenzátor chladících médií - Výměník pro freon nebo plynná média (včetně vysokotlakých).

Charakteristika kanálů v chladícím výměníku s freonem:
  • I Kanál - přizpůsobený pro freon / plyn / chladicí médium - vybavený připojeními pro pájení - trubky o průměru ϕ 22 - 7/8"
  • II Kanál - přizpůsobený pro kapalinu (voda / roztok glykolu)

Počet vrstev: 20 desek

  • Plocha výměny tepla: 1,360 m²
  • Výkon tepelného čerpadla / agregátu / klimatizace: 10-14 kW
  • Pracovní tlak na straně plynu: max. 45 bar

Odolnost freonového výměníku tepla vůči tlakům až 45 barů je základní vlastností, která ho odlišuje od klasických výměníků pro kapalinu, které obvykle mají certifikaci pouze do 20-30 barů.

Doprava v České republice - ZDARMA

Izolace je volitelným příslušenstvím výměníku tepla, lze ho zakoupit s izolací nebo bez ní. Možnost volby naleznete níže, přímo nad cenou.

Kód: CZ Ba-68-20-F
Stav Nové
Příslušenství pro výměník
  • Pouze výměník (bez příslušenství)
  • s tepelnou izolací
Skladem
8 199,00 Kč
S DPH



Výměník tepla freon-voda - vyparník - kondenzátor pro tepelná čerpadla 10 - 14 kW

Výměník tepla chladivo-voda (freon-voda) ve formě deskového výměníku pro tepelná čerpadla (jako vyparník nebo kondenzátor) nebo chladicí jednotky a klimatizace.

Výměník tepla pro plyn - Ba-68-20-F je obvykle používán jako parník nebo kondenzátor pro tepelná čerpadla nebo podobné zařízení jako chladicí jednotky a klimatizace. Používá se v zařízeních, kde dochází k přenosu tepla mezi plynným médiem (např. R404, R32 a další) a vodou nebo vodou smíšenou s glykolem.

Technické detaily - výměník tepla pro Tč - Ba-68-20-F kondenzator 14 kW:

  • Materiál: nerezová ocel 316L, pájena vakuumovou metodou s použitím Cu
  • Výhřevný výkon pro tepelné čerpadlo / klimatizační jednotku / chladicí agregát: 10 kW - 14 kW

Parametr: Strana freonu R410a;
Teplota skraplávání = 40ºC, Strana kapaliny: Voda;
Teplota VSTUPU= 32ºC; Teplota VÝSTUPU = 37 ºC

  • Připojení pro freon / plynové médium: ϕ22 - 7/8" pro pájení
  • Připojení pro kapalné médium: 1" - DN 25
  • Pracovní tlak: max.  45 barů
  • Zkušební tlak před uvedením do provozu: > 60 barů
  • Průtok: 22 m3/h
  • Způsob připojení: protiproudový

Plocha výměny tepla výměníků tepla freonových Ba-68-20-F - 1,36 m²

Plocha výměny tepla výměníků tepla freonových Ba-68-20-F - 1,36 m²

Freonový výměník tepla Ba-68-20 je jedním z modelů výměníků plyn-voda z řady Nordic Tec z řady Ba-68. Má povrch 1,360m², co ho činí vhodným pro obsluhu tepelných čerpadel nebo agregátů pracujících s médii jako je R410a, R32 a podobná, s výkonem od 10 do 14 kW. Pokud potřebujete větší modely freonových výměníků, na seznamu porovnání najdete plochy výměny tepla (plochy desek), které nabízejí jiné výměníky plynu z této řady.

Freonový výměník Ba-68-20-F lze zakoupit v základní verzi (holý výrobek bez izolace) nebo s tepelnou izolací, která navíc zvyšuje jeho účinnost a minimalizuje tepelné ztráty do okolí.




Rozměry:
Schéma výměníku tepla pro freon - model Ba-68-20-F

(A) - 526 mm
(B) - 119 mm
(F) - 56 mm
(C) - 470 mm
(D) - 63 mm

CZ Ba-68-20-F
22 ks
Nové
No reviews
