Hydraulický separátor s anuloidem a odkalovačem 1" DN25 125mm

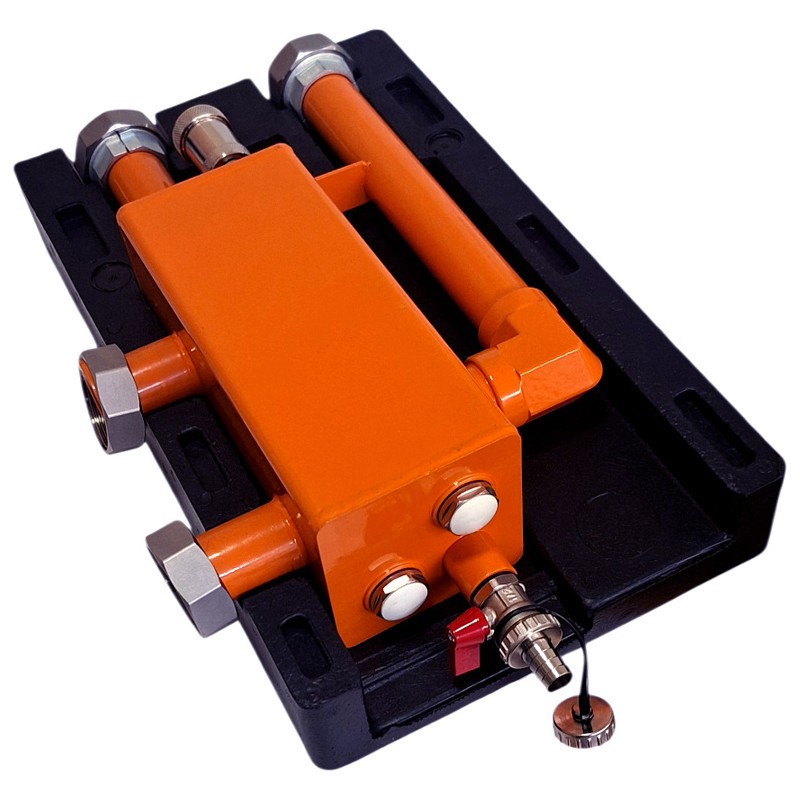

Připojení hydraulického separátoru

Připojení hydraulického separátoru obsaženého v této nabídce jsou provedena následovně:

• Přívod z kotle a zpátečka do kotle s osovou vzdáleností 125 mm – připojení 1 1/2” (vnitřní závit)
• Přívod topení a zpátečka topení rovněž s osovou vzdáleností 125 mm – připojení 1 1/2” (vnitřní závit)

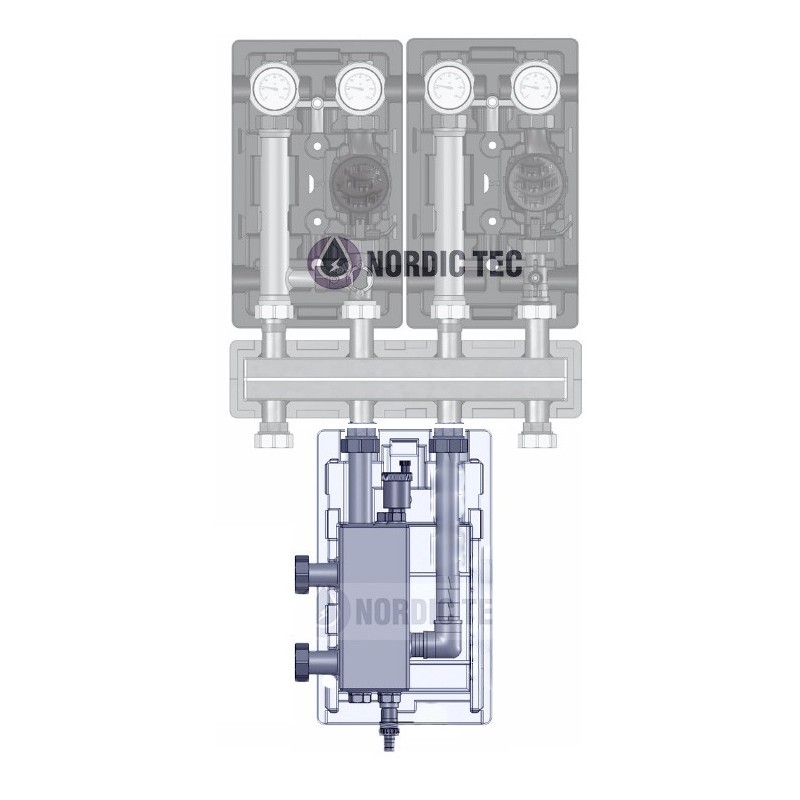

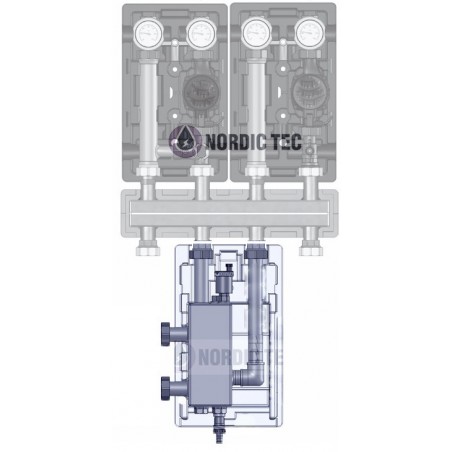

Hydraulický separátor je primárně určen pro rozdělovače a čerpadlové skupiny Nordic Tec. Díky standardním rozměrům a osovým vzdálenostem připojení je však velmi často vhodný také pro kotlové rozdělovače jiných výrobců.

K čemu slouží hydraulický separátor - odkalovač z této nabídky?

Hydraulické separátory jsou součástmi topných systémů, jejichž úkolem je hydraulické oddělení. Fungují jako oddělovací prvek mezi okruhem zdroje tepla a topnými okruhy. Zdrojem tepla mohou být kotle, tepelná čerpadla nebo jiné zdroje, zatímco spotřební okruhy mohou tvořit například podlahové vytápění nebo okruhy radiátorů. Princip funkce hydraulického separátoru odpovídá principu hydraulického oddělení – tyto pojmy jsou často používány jako synonyma.

Co je hydraulické oddělení a proč je výhodné?

V praxi jde o to, aby se čerpadlové okruhy na obou stranách hydraulického separátoru vzájemně neovlivňovaly ani „nepůsobily proti sobě“, což by mohlo vést k nesprávné funkci systému. Každý okruh má mít vlastní průtok a vlastní tlakové poměry, nezávisle na ostatních okruzích. Díky tomu pracují kotle nebo tepelná čerpadla správně a efektivně. Právě k tomuto účelu se hydraulické separátory používají.

Je třeba mít na paměti, že hydraulický separátor sice rozděluje systém na dvě tlakově oddělené čerpadlové zóny, avšak topná voda se uvnitř separátoru stále mísí. Hydraulický separátor tedy není výměník tepla, který by okruhy odděloval i mechanicky, ale zařízení určené k hydraulickému oddělení.

Úloha hydraulického odkalovače v topném systému

Hydraulický separátor - odkalovač slouží k eliminaci nežádoucích jevů v topné soustavě a k zajištění její stabilní a efektivní funkce.
Mezi jeho hlavní úlohy patří:

• stabilizace průtoků v systému
• ochrana zdroje tepla před příliš nízkým nebo naopak příliš vysokým průtokem
• zlepšení rovnoměrné distribuce tepla (bez nedostatečně zásobovaných okruhů)
• omezení častého spínání kotle nebo tepelného čerpadla
• omezení tzv. studené zpátečky
• odvzdušnění a oddělování nečistot

Hydraulický separátor – odkalovač je multifunkční zařízení

Hydraulický separátor – odkalovač je multifunkční zařízení, které kombinuje separaci vzduchu a plynů s odkalováním, tedy odstraňováním nečistot a usazenin. Produkt je k dispozici ve verzi s funkcí hydraulického oddělení, určené k rozdělení průtoků mezi kotel a topné okruhy, a také ve variantě bez hydraulického oddělení.

Funkce separace vzduchu

Odkalovač zároveň funguje jako odlučovač vzduchu – topná voda přiváděná z kotle je směrována na nárazovou desku, čímž se zpomaluje proudění v horní části zařízení. V této zóně s uklidněným prouděním mohou obsažené vzduchové bubliny volně stoupat vzhůru a shromažďovat se.

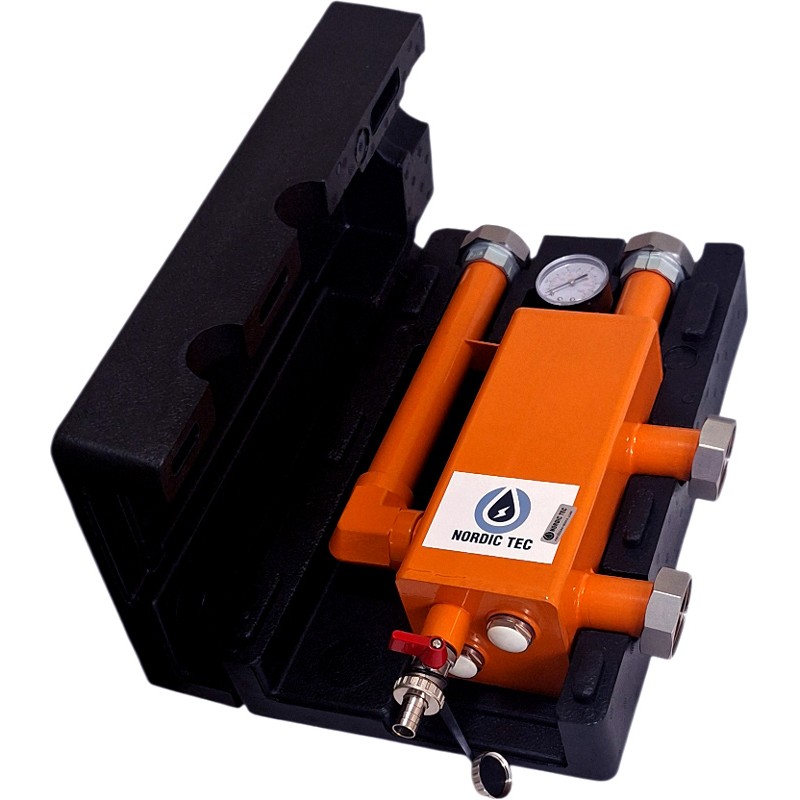

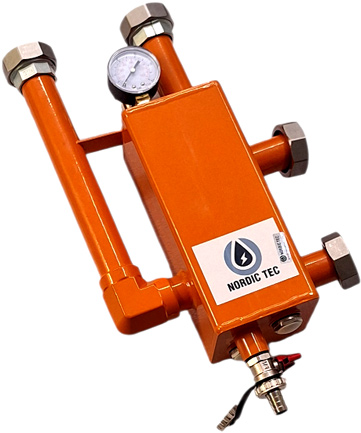

Zároveň vratná voda proudící z topných okruhů uvolňuje obsažený vzduch prostřednictvím perforovaných prvků, které odvádějí plyny do sběrné komory umístěné v horní části zařízení. Vzduch je průběžně odváděn ven automatickým odvzdušňovacím ventilem, který je viditelný na produktových fotografiích. Ve standardní konfiguraci je umístěn za manometrem, jejich pořadí však lze změnit.

Funkce hydraulického oddělení

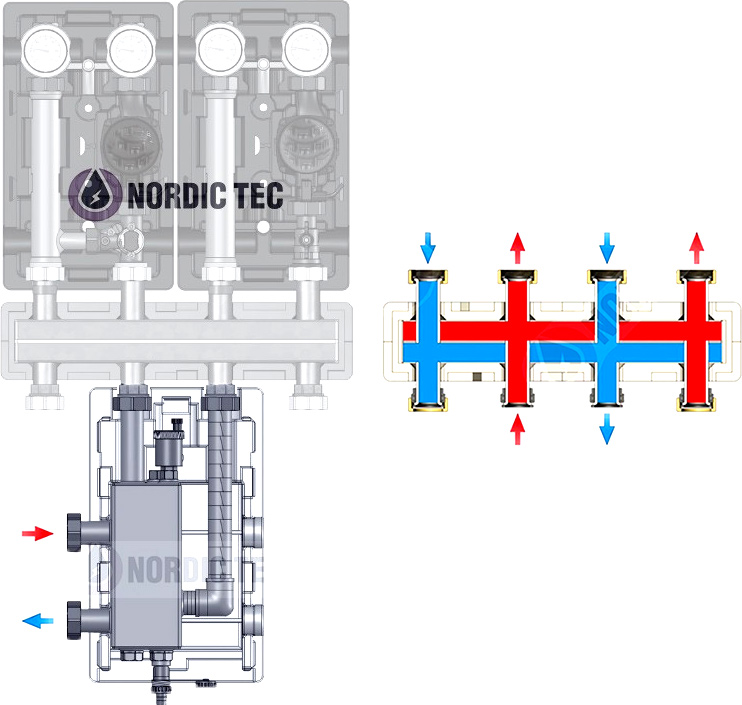

Přívodní voda z kotle je do zařízení přiváděna pomocí usměrňovače proudění. V závislosti na aktuální potřebě průtoku je voda směrována buď do topných okruhů, nebo – prostřednictvím perforovaných oddělovacích desek – přímo do zpátečky kotle.

Takto vzniklé hydraulické oddělení vytváří zónu neutrální z hlediska dynamických tlakových poměrů. Perforované oddělovací desky omezují vznik turbulencí a zajišťují správnou stratifikaci teploty při malé stavební výšce zařízení.

Funkce odkalování – oddělování nečistot a usazenin

Voda vracející se z topné soustavy je odkloněna na nárazovou desku, což vede ke zklidnění proudění uvnitř zařízení. Obsažené nečistoty a usazeniny se usazují na dně a mohou být odstraněny pomocí vypouštěcího ventilu umístěného ve spodní části jednotky. Vypouštěcí ventil je rovněž viditelný na produktových fotografiích a instaluje se do jednoho z vývodů, které jsou k tomuto účelu připraveny.

Dále je možné integrovat odlučovač magnetitu ve formě magnetické vložky, na kterou se zachycují feromagnetické částice a magnetit unášený topnou soustavou. Pro čištění stačí magnety vyjmout – usazeniny následně klesnou ke dnu a jsou odplaveny vypouštěcím ventilem. Vzhledem k tomu, že jsou magnety umístěny v ochranných pouzdrech, zůstává systém uzavřený a může zůstat naplněn vodou.

Magnetická vložka není součástí dodávky, jsou však připraveny odpovídající vstupy, které jsou v běžném provozu osazeny zátkami.
