Čerpadlová sestava GPN-3 – vlastnosti skupin se směšováním a rozdělovače
Čerpadlová sestava Nordic Tec GPN-3 se skládá ze 2 čerpadlových skupin se směšováním a rozdělovače, na kterém jsou namontovány. Každá z těchto součástí se prodává také samostatně (najdete je mimo jiné v našem obchodě) a lze ji používat i mimo tuto sestavu.
Níže uvádíme vlastnosti a specifikaci jednotlivých částí sestavy. Jedná se pouze o stručný přehled. Pro podrobnější specifikaci, více fotografií produktu a použitých řešení navštivte stránku konkrétního produktu.
Čerpadlová skupina se směšovacím ventilem – Nordic Tec GPN-3DR – pro okruh vyžadující směšování
✅☑️ Podívejte se na kompletní popis produktu: Čerpadlová skupina se směšovacím ventilem Nordic Tec GPN-3DR-180
Čerpadlová skupina se směšovacím ventilem:
- 2 uzavírací ventily s teploměry – modrým a červeným,
- integrovaná zpětná klapka (na tzv. studené straně pod modrým teploměrem),
- směšovací ventil Nordic Tec 3DR 1" s možností doplnění pohonu (doporučený model: Elodrive ST10 10 Nm),
- moderní modulární tepelná izolace,
- součástí balení je nástěnný držák,
- určeno pro oběhová čerpadla s montážní délkou 180 mm,
- rozteč vývodů – standardních 125 mm,
- výborně se hodí jako čerpadlová skupina pro podlahové vytápění nebo pro okruhy se střední teplotou přívodu, například pro moderní radiátory.

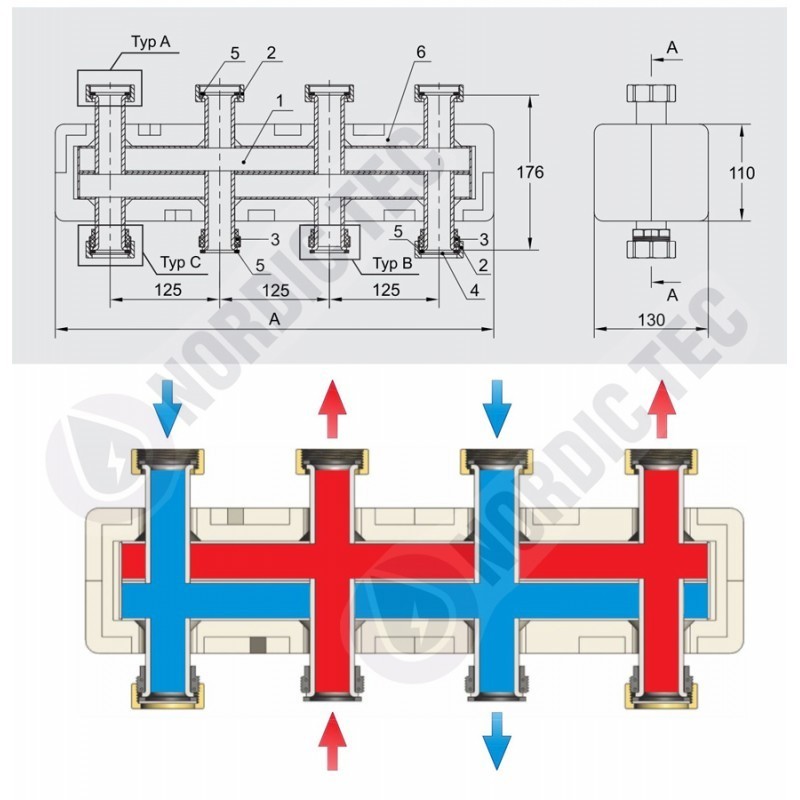

Rozdělovač pro čerpadlové skupiny 2–4 | NT
✅☑️ Podívejte se na kompletní popis rozdělovače: Rozdělovač Nordic Tec 2–4
Rozdělovač pro čerpadlové skupiny 2–4 je kompatibilní s čerpadlovými skupinami Nordic Tec GPN – se směšováním i bez směšování. Ve skutečnosti je velmi univerzální a je kompatibilní s většinou čerpadlových skupin bez ohledu na značku (standardní rozteč 125 mm).
- Kotlový rozdělovač 2–4 je v této sestavě určen pro připojení z horní strany (viz fotografie).
- Umožňuje připojit ze spodní strany také třetí čerpadlovou skupinu nebo hydraulický seprator - HVDT.
- Součástí balení jsou těsnění a záslepky pro trvalé uzavření nepoužívaných připojovacích hrdel.
- Modulární tepelná izolace.
- Součástí balení jsou 2 nástěnné montážní konzoly.

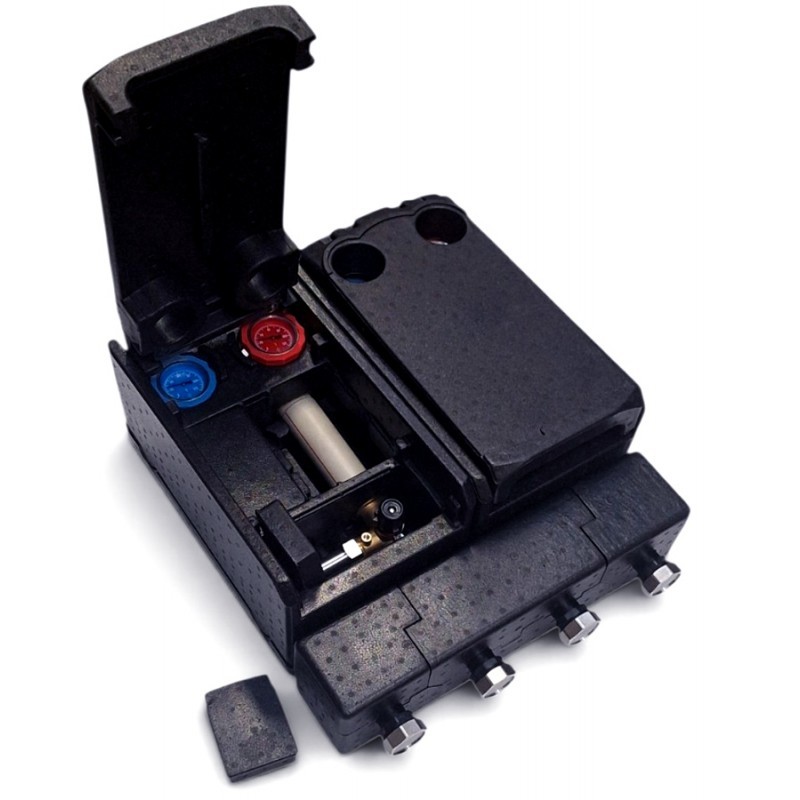

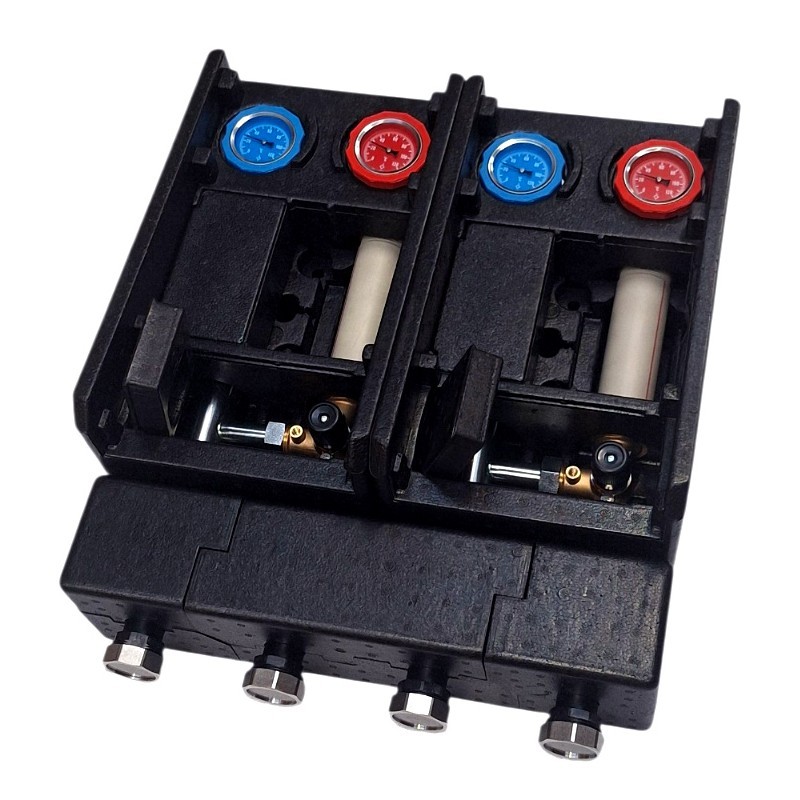

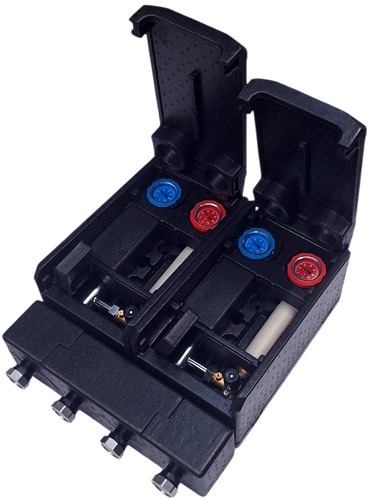

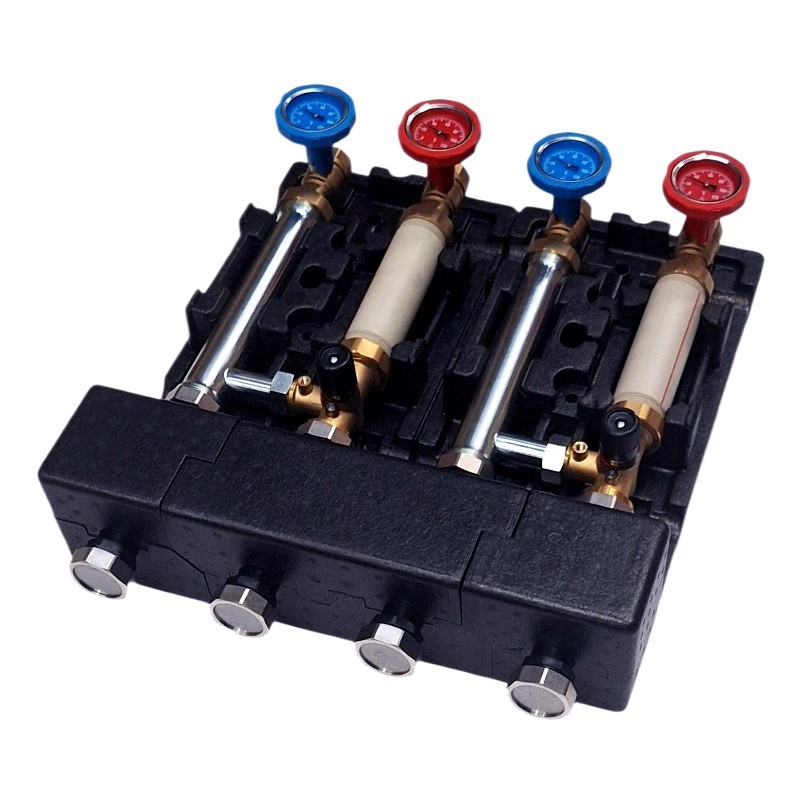

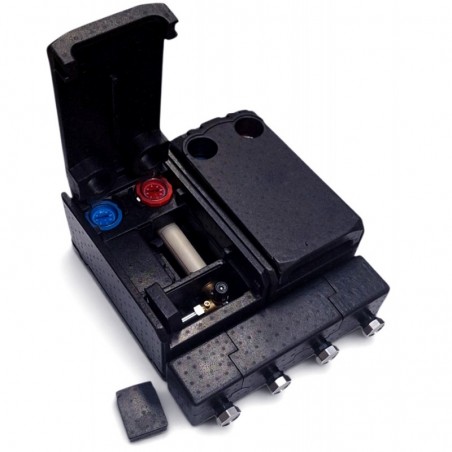

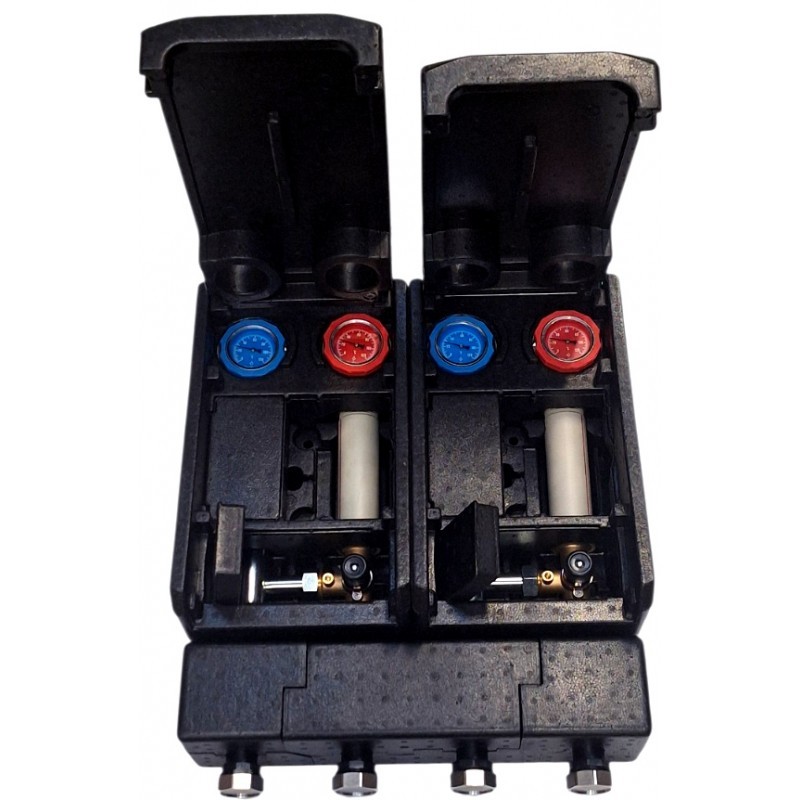

Čerpadlová sestava se směšováním | Nordic Tec GPN-3
Čerpadlová sestava se směšováním – přesněji se dvěma směšovacími ventily značky Nordic Tec s označením GPN-3 – se obvykle používá v domech založených výhradně na nízkoteplotním nebo středněteplotním vytápění, protože tyto systémy ze své podstaty vyžadují regulaci teploty otopné vody. Této regulace dosahujeme směšováním médií, a právě k tomu slouží směšovací ventil v čerpadlové sestavě.
Čerpadlová sestava se 2 čerpadlovými skupinami se směšováním je vhodná například pro rozsáhlejší topné systémy, které je z nějakého důvodu nutné rozdělit na dvě části. Důvodem může být právě přílišná rozlehlost systému, která nemusí vytvářet vhodné tlakové podmínky. Proto se systémy rozdělují pomocí HVDT, výměníků tepla nebo právě kotlových rozdělovačů. Často se používá také ve vícepodlažních budovách.
Dalším častým důvodem použití této čerpadlové sestavy je návrh moderní kotelny v budově, kde bude vytápění zajištěno částečně podlahovým vytápěním a částečně moderními radiátory. Oba systémy vyžadují přívod vhodné (a zároveň ne příliš vysoké) teploty, a proto vyžadují regulaci. Zároveň však nemohou být napájeny stejnou teplotou, což vede k nutnosti použití dvou topných okruhů.
