Hydraulický Vyrovnávač NORDIC TEC s rozdělovačem okruhu pro 3 okruhy

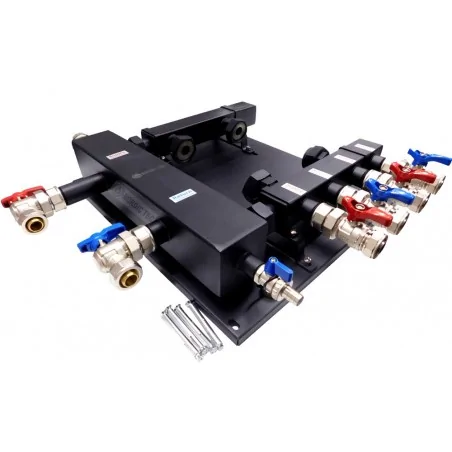

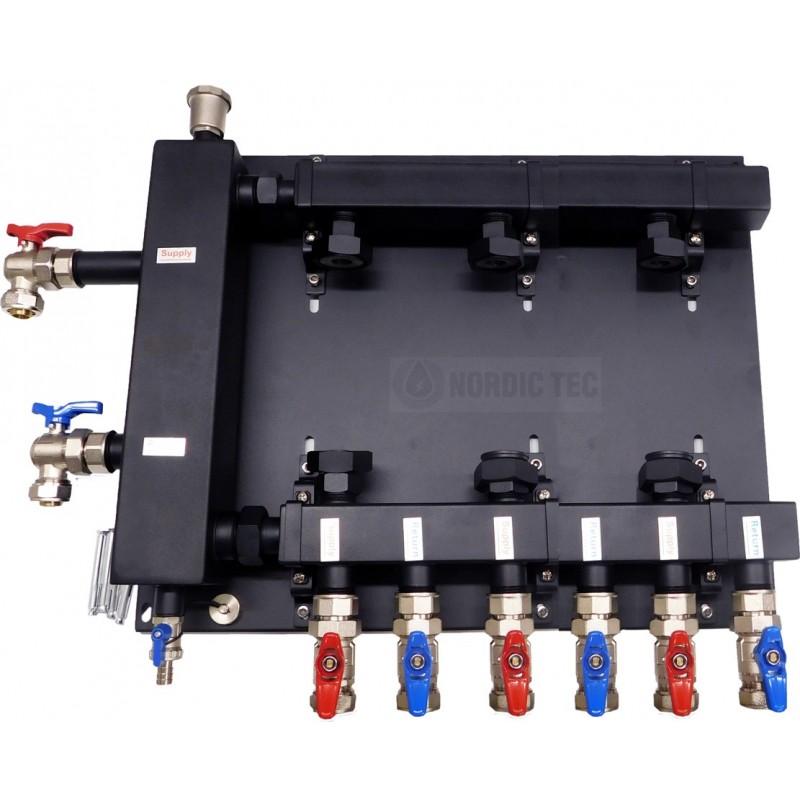

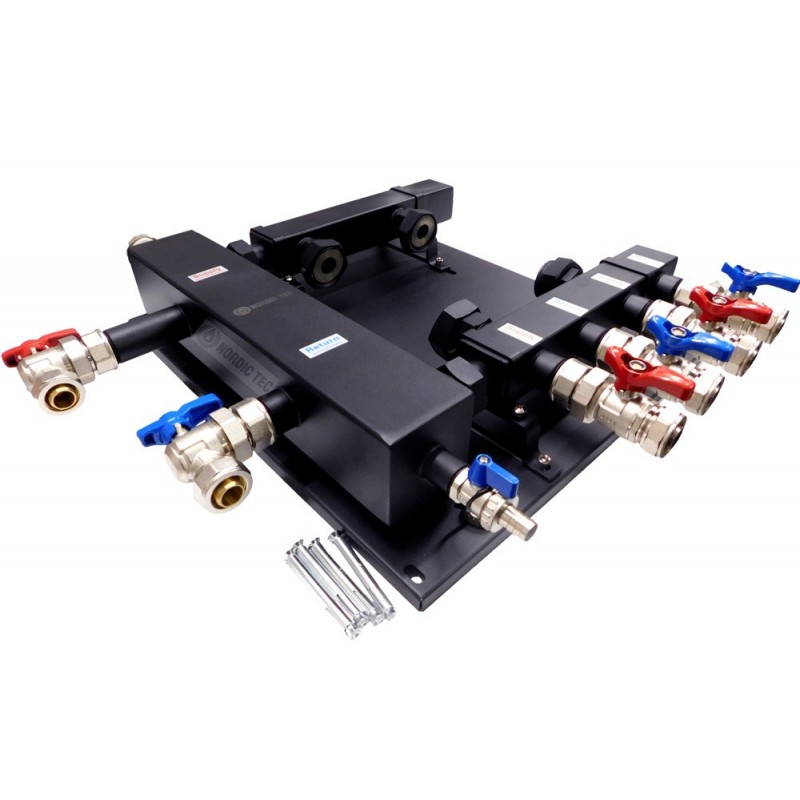

Nordic Tec hydraulický separátor / vyrovnávač s rozvodem okruhu pro centrální vytápění - pro 3 topenářské sekce na montážní desce na zeď

Hydraulický vyrovnávač tlaku z oceli v kombinaci s rozvaděčem toku poskytuje lepší možnosti než tradiční separátor. Ocelové rozvaděče zesilují funkci separátoru, zvětšují neutrální zónu tlaku a umožňují rozdělit centrální vytápění na 3 sekce.

  • Montážní deska na zeď pro rychlou instalaci, součástí setu jsou i hmoždinky pro uchycení na zeď.
  • Připojení velikosti 1" - továrně vybavené maticí a adaptérem 25mm PEX. Výkon hydraulického separátoru - až 70 kW s teplotním rozdílem 15K, zatímco celý set s rozvaděči zvládne 95 kW.
  • Sada obsahuje odtokový ventil a automatickou odvzdušňovací ventil. Příslušenství připojení (odvzdušňovací ventil a odtokový ventil) - 1/2" - vnitřní závity.
  • Maximální povolený průtok - 6 m3/h. Pracovní teplota - max. <100°C.
  • Může pracovat také s glykolem/vodní směsí - doporučená koncentrace až 50%.
  • Separator a distribuční trámy jsou vyrobeny z nerezové oceli 304. Natřeno černou barvou, práškovým lakem.
  • Navrženo pro použití se 3 standardními čerpadly, tj. cirkulačními čerpadly s montážní šířkou 180 mm. Sada nezahrnuje cirkulační čerpadla

Velikost desky - 67x50 cm

Kód: SNT-BL-3
Stav
Vyprodáno
7 199,00 Kč
S DPH



K čemu se používají hydraulické vyrovnávače s kolektory / rozváděči topných okruhů a v jakých situacích je vhodné zesílit spojku rozdělovačem sekcí?

Tento výrobek nabízí mnohem větší možnosti než běžné anuloidy. Je určen zejména k vyrovnání tlaků a teplot pro zlepšení výkonu vytápění (což je úkolem spojky - vyrovnávače ), ale zároveň umožňuje rozdělení vytápění na více než jeden topný okruh, což je často požadováno ze strany příjemce tepla - v případě rozsáhlých nebo specifických instalačních systémů.

V hydraulické praxi se mohou vyskytnout různé situace tohoto druhu, z nichž uvádíme jen nejčastější.

  • V případě, že je v domě nebo firmě smíšený systém vytápění, tj. radiátorový s přídavkem podlahového vytápění, je nutné oddělit podsekcí podlahového vytápění od radiátorů, aby se vyrovnaly tlaky a teploty v centrální části systému.
  • V případě, že je v budově rozsáhlý nebo patrový systém vytápění založený na podlahovém vytápění, je třeba rozdělit systém na menší vytápěcí obvody, aby se zabránilo situacím, kdy je část domu nedostatečně vyhřátá nebo kdy v některých místnostech (zejména vzdálených od kotle) dochází k nedostatečnému vytápění.
  • podobně jako výše - rozdělení radiátorového vytápění na dílčí okruhy se současným vyrovnáváním tlaků a teplot
  • oddělení soustavy přijímačů ústředního vytápění od smyčky přívodu TUV, tj. teplé užitkové vody (okruh přívodu zásobníku)

Jaké jsou výhody použití hydraulického vyrovnávače s potrubím oddělujícím smyčku

  • Použití hotové sady obsahující všechny potřebné prvky a šroubované ventily šetří čas a eliminuje nutnost kompletovat jednotlivé prvky samostatně.
  • Nástěnná montážní deska se specifickými rozměry umožňuje efektivní organizaci práce při výstavbě topného systému a kotelny. Dispozice kotelny a přípojek je přehledně znázorněna a viditelná na štítku, což usnadňuje obsluhu a obsluhu systému třetími osobami v budoucnu.
  • Použití sady s rozdělovači obohacuje funkce vyrovnávače a zajišťuje tlakovou rovnováhu v systému bez ohledu na počet topných smyček, což je lepší než při použití samotného vyrovnávače.
  • Rozvodné sady jsou také účinnou ochranou zdroje tepla proti tzv studený návrat, čehož může být obtížnější dosáhnout pomocí jediné kapalinové spojky nebo více kapalinových okruhů samotných.

Tato nabídka je na hydraulickou spojkovou sadu na desce - připraveno pro rozdělení systému na 3 přijímací okruhy.

V našem katalogu naleznete také sadu hydraulického vyrovnávače na montážní desce s rozdělovačem připraveným pro 2 čerpadla a 2 topné okruhy.

SNT-BL-3
