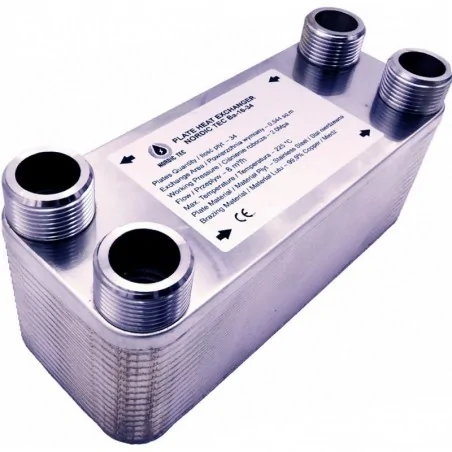

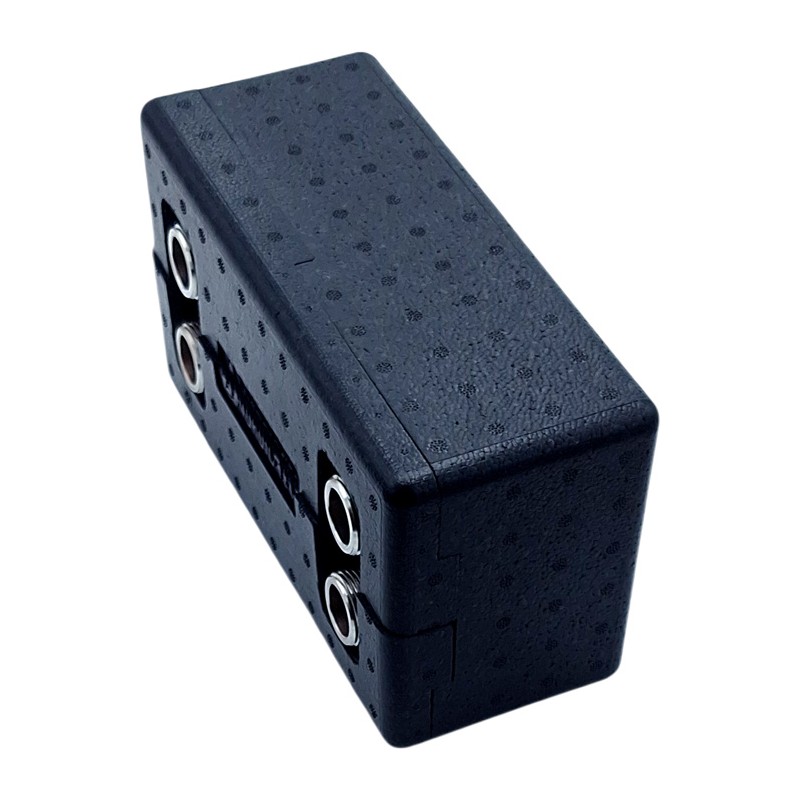

Výměník tepelný Nordic Tec Ba-16-32 - 4x 1", s 32 deskami

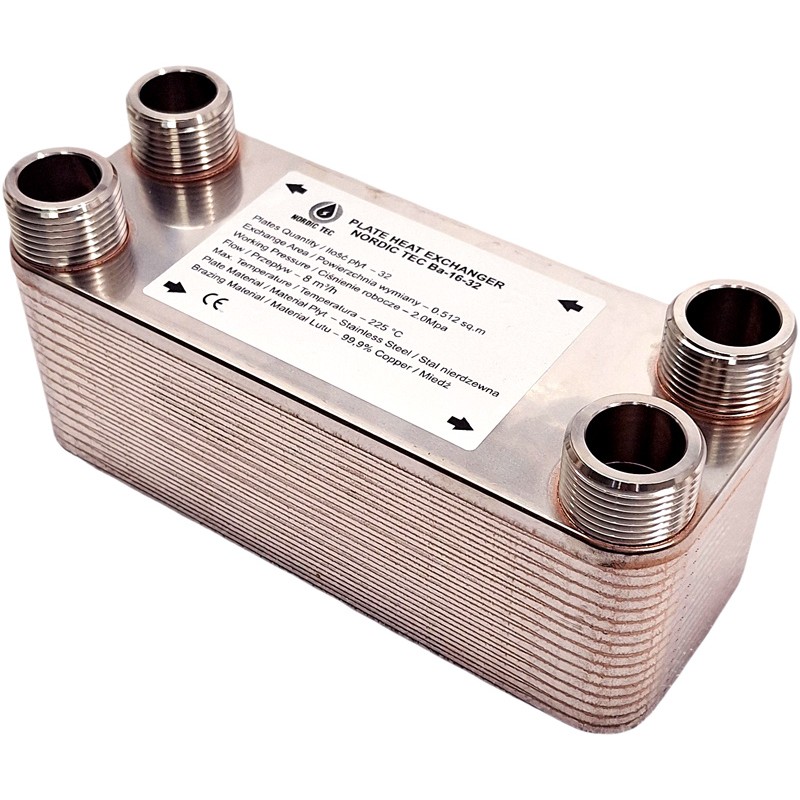

Výměník tepelný Nordic Tec Ba-16-32 s 32 deskami
Technické údaje - Výměník tepelný Ba-16-32:
- Topný výkon: 20-40kW
- Připojení: DN 25 - 1"
- Pracovní tlak - max. 20 bar
- Maximální pracovní teplota: +230 °C
- Průtok - 8 m3 / h
- Nerezová ocel 316L, pájená s 99,9% Cu
Teplosměnná plocha - Výměník tepelný Nordic Tec Ba-16-32 - 0,512 m²

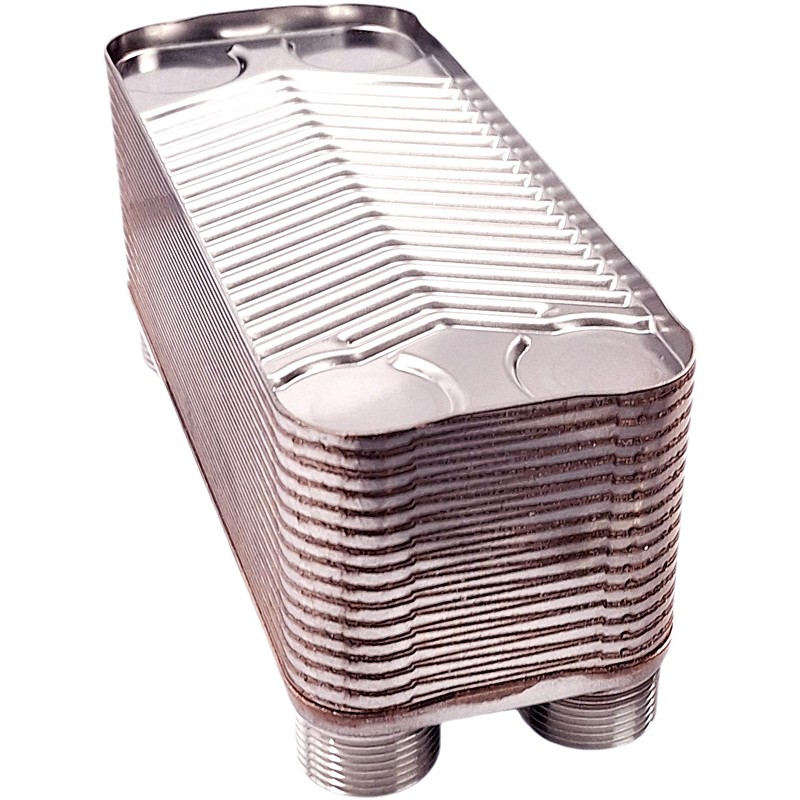

Pájený deskový výměník tepla Ba-16-32 je paket 32 vlnitých ocelových desek, z nichž každá má plochu 0,016 m². Tato plocha vynásobená počtem desek dává celkovou plochu 0,512 m². Deský výměník tepla s takovou plochou je nejčastěji určen pro provoz vytápění v rodinných domech s tradičními topnými zařízeními, jako jsou kotle nebo krby. Výborně se osvědčuje s kotli a krby o výkonu od zhruba desítek do přibližně 20 kW. Je také často využíván jako výměník propojující dům s dálkovým vytápěním.
Pokud potřebujete výměník tepla se stejnými roztečemi jako model Ba-16-32 – ale s větším počtem desek, a tím i s větší deskovou plochou – v řadě Ba-16 najdete také větší modely, viditelné na grafice, jako např. Ba-16-50 nebo Ba-16-60.
Rozměry zařízení - Výměník tepelný Nordic Tec Ba-16-32
 |
(A) - 220 mm
(B) - 90 mm
(F) - 80 mm
(C) - 180 mm
(D) - 52 mm |
___
Častá otázka od instalatérů:
Neucpe se deskový výměník tepla rychle? Jak velké jsou mezery mezi deskami výměníku?
Odpověď: Při montáži se doporučuje na vstupu výměníku z každé strany instalovat mechanické filtry. Jednoduchý zásah, který plně chrání výměník. Prostor mezi deskami, kterými proudí voda, je přibližně 2 až maximálně 2,2 mm (desky jsou zvlněné). To je dostatečné pro zajištění bezpečného provozu. Instalace filtrů má navíc ještě jednu velmi důležitou výhodu. V případě podezření na jakýkoli problém stačí vyčistit filtry, místo demontáže výměníku.
Jaký je maximální průtok, který může deskový výměník Ba-16-32 zvládnout?
Výměník Ba-16-32 může zvládnout maximální průtok 8 metrů krychlových za hodinu (v závislosti na konstrukci desek), pokud nezohledníme omezení vyplývající z velikosti 1" přípojek. Obecně platí, že při navrhování topného nebo chladicího systému s výměníkem tepla je vhodné pracovat s hodnotou odpovídající 75 % jmenovitého průtoku, aby systém, a zejména čerpadlo, pracovalo efektivněji.
Lze deskový výměník Ba-16-32 použít jak pro teplou vodu, tak pro vytápění?
Ano, výměník Ba-16-32, stejně jako všechny jednotky Nordic Tec, je vhodný jak pro teplou užitkovou vodu, tak pro vytápění. Je však důležité správně dimenzovat výměník, aby jeho kapacita odpovídala konkrétnímu použití.
Je nutné použít odstraňovač vodního kamene při čištění deskového výměníku Ba-16-32?
Ano, doporučuje se použít odstraňovač vodního kamene při čištění deskového výměníku, aby byla zajištěna optimální výkonnost a dlouhá životnost. Samozřejmě za předpokladu, že výměník se čistí například jednou ročně (což je velmi doporučováno), protože mnoho lidí to nedělá. Pokud je výměník předimenzován, vynechání čištění není tak škodlivé a jeho dopad bude patrný až po letech.
