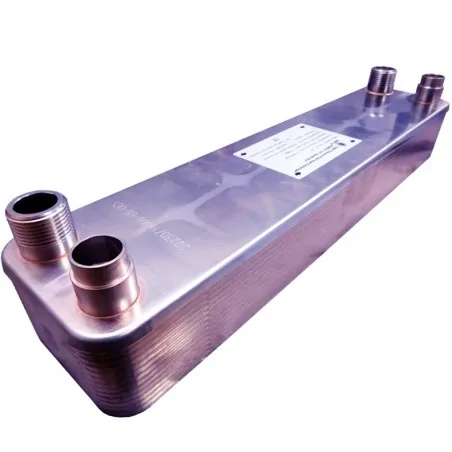

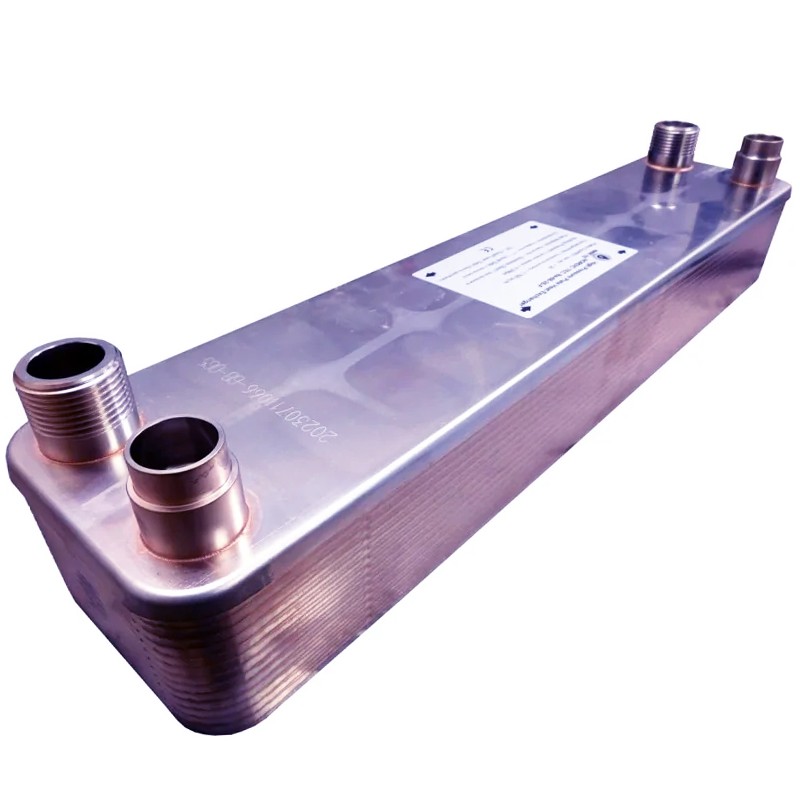

Výměník tepla pro chladivo-voda-glykol Tepelne Čerpadlo - Ba-68-32-F 20 kW
Výměník tepla pro chladivo-glykol Tepelne Čerpadlo - Ba-68-32-F 22 kW
Výměník tepla pro chladivo-voda-glykol Tepelne Čerpadlo - Ba-68-32-F 20 kW
Výměník tepla pro chladivo-glykol Tepelne Čerpadlo - Ba-68-32-F 22 kW

Výměník tepla chladivo Tepelné Čerpadlo - Ba-68-32-F 2,18m² - 22 kW

Freonový-plynový výměník tepla - pro chladicí médium - 32 desky

32-deskový výměník tepla chladícího média - voda

Charakteristika kanálů freonového výměníku:

  • Kanál 1 - Přizpůsoben pro freon / plyn / chladící médium - s pájenými spoji - tedy trubka o průměru ϕ 22 - 7/8".
  • Kanál 2 - Přizpůsoben pro kapalinu (voda / roztok glykolu a vody).

Počet desek: 32 kusů
Plocha výměny tepla: 2,176 m²
Výkon tepelného čerpadla / agregátu / klimatizace - 15-22 kW

Pracovní tlak na straně plynu: max. 45 bar
Odolnost plynových výměníků tepla proti tlakům až do 45 barů je hlavní vlastností, která je odlišuje od klasických výměníků kapalina-kapalina.

Doprava v České republice - ZDARMA

Izolace výměníku tepla je volitelným příslušenstvím výměníku; lze ho zakoupit buď bez izolace (výchozí verze) nebo s izolací. Nabídka izolace se nachází nad cenou výměníku.

Kód: CZ Ba-68-32-F
Stav Nové
Příslušenství pro výměník
  • Pouze výměník (bez příslušenství)
  • s tepelnou izolací
Skladem
9 799,00 Kč
S DPH



Výměník tepla - parník 22 kW

Deskové výměníky tepla pro tepelné čerpadla nebo klimatizace, včetně větších jednotek v rozmezí 15 - 22 kW

Výměník tepla pro Tč - Ba-68-32-F parník 22 kW - detaily:

  • Materiál: nerezová ocel 316L, pájena vakuumovou metodou s použitím Cu
  • Výhřevný výkon pro tepelné čerpadlo / klimatizační jednotku / chladicí agregát: 15 kW - 22 kW

Parametr: Strana freonu/plynu R410a;
Teplota skraplávání = 40 ºC, Strana kapaliny: Voda;
Teplota VSTUPU = 32 ºC; Teplota VÝSTUPU = 37 ºC

  • Připojení pro freon / plynové / chladivi médium - ϕ22 - 7/8" (pro pájení)
  • Připojení pro kapalné médium (voda / glykol ) - 1" - DN 25
  • Pracovní tlak: max.  45 barů
  • Zkušební tlak před uvedením výměníku tepla do provozu: > 60 barů
  • Průtok: 22 m3/h
  • Způsob připojení: protiproudový

Plocha přenosu tepla výměníků tepla chladivo-voda Ba-68-32-F - 2,18 m²

Výměník pro plyn s 32 deskami - plocha

Výměník plynu-tekutiny Ba-68-32 je jeden z větších výměníků plynu nebo chladicího média Nordic Tec z řady Ba-68-F (freonové), který se nachází uprostřed řady, pokud vezmeme v úvahu základní parametr výkonu - aktivní výměnnou plochu. S plochami ocelových desek o rozloze 2,18 m² nabízí vynikající podporu pro tepelná čerpadla nebo agregáty pracující s chladicími médii, jako například R410A, R32, R290, R404 atd. Perfektně spolupracuje s agregáty využívajícími výměnu tepla chladicího média/voda (nebo glykol) s výkonem od 15 kW do 22 kW.

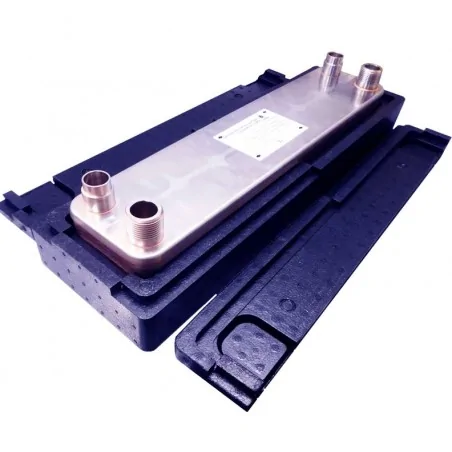

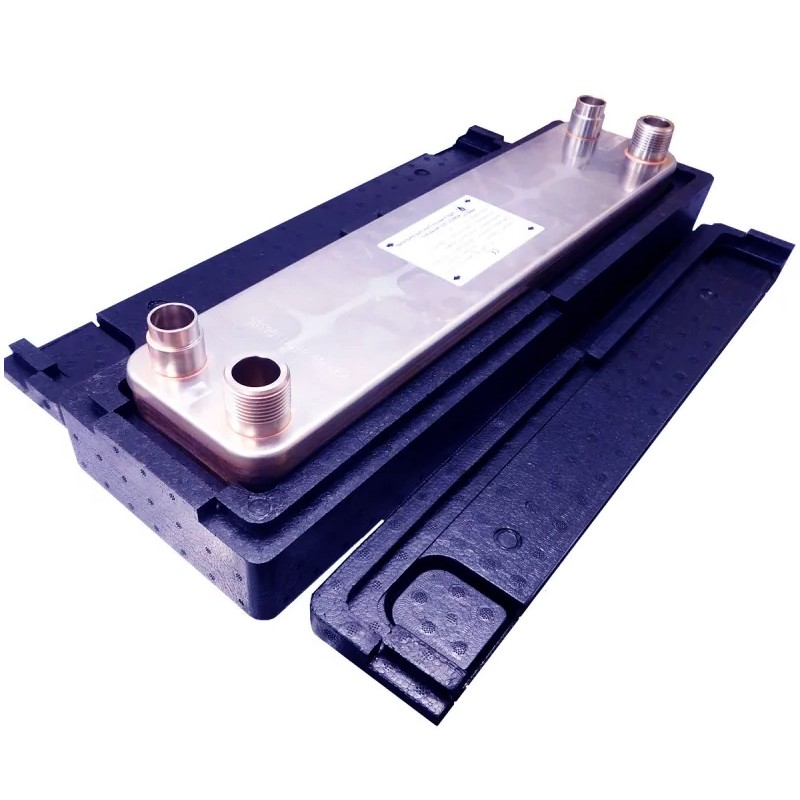

Výchozí verzí výměníku Ba-68-32-F je stejné zařízení bez příslušenství. Pokud však chcete zlepšit výkonnost a přidat další ochranu zařízení, můžete volitelně zakoupit izolovaný výměník plynu-tekutiny s EPP.


Rozměry:
Schéma výměníku tepla pro freon-voda glykol - model Ba-68-32-F

(A) - 526 mm
(B) - 119 mm
(F) - 85 mm
(C) - 470 mm
(D) - 63 mm

CZ Ba-68-32-F
22 ks
Nové
