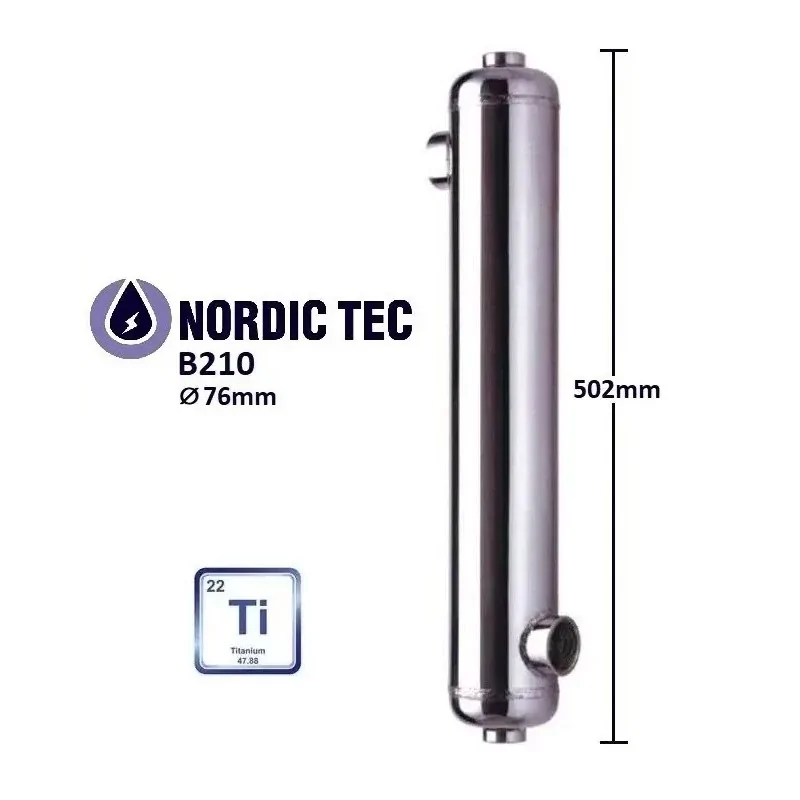

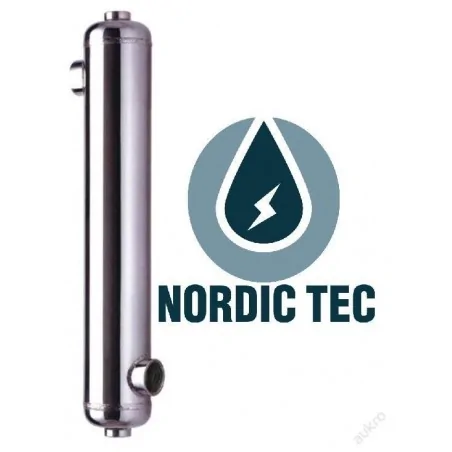

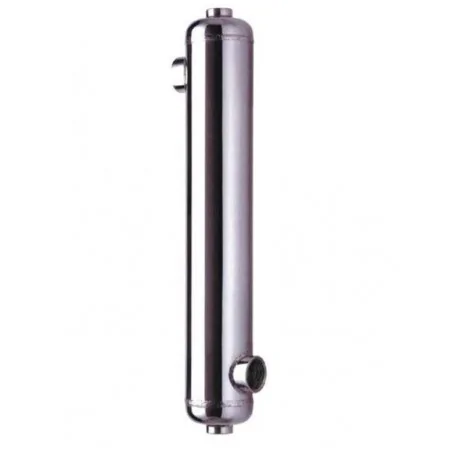

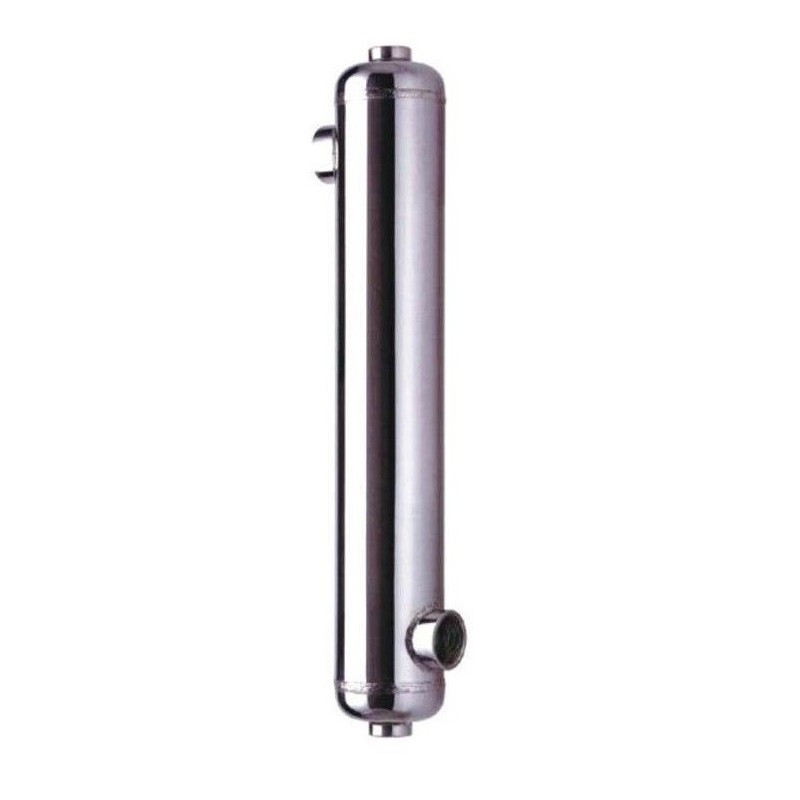

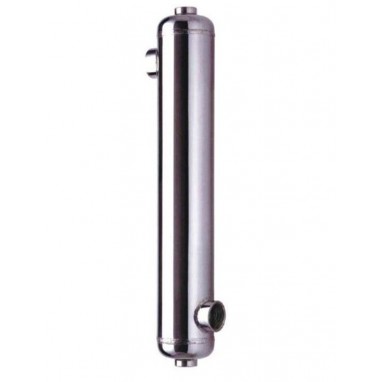

Titanový výměník tepla – pro slanou nebo mořskou vodu Nordic Tec B210-Ti
61 kW titanový výměník tepla pro bazény, ideální pro slanou nebo mořskou vodu
Jmenovitý výkon: 60 kW (210 000 BTU/h)
- Titanový výměník tepla B219-Ti dosahuje tzv. jmenovitého výkonu, když jsou použité kapaliny voda & voda (bez glykolu nebo nemrznoucích kapalin) a když je teplotní rozdíl mezi stranami 60,0 °C.
Pokud se rozdíl mezi teplonosnou kapalinou a ohřívanou kapalinou sníží, skutečná schopnost přenosu tepla ("kW") se sníží podle následujícího schématu:
- při 50 °C = 85 %
- při 40 °C = 70 %
- při 30 °C = 55 %
- Pokud je nezbytné použít nemrznoucí kapalinu, jako je glykol, účinnost přenosu tepla se sníží přibližně o 8-15 % (odhad na základě koncentrace glykolu). To je důležitý aspekt, který je třeba vzít v úvahu při výběru titanového výměníku tepla pro bazény.
Plocha výměny: 0,440 m²
Materiál: Ti (titanový výměník)
Provozní tlak: < 6 bar
Přípojky:
Průtok:
- Teplonosná kapalina: 35,0 l/min
- Ohřívaná kapalina: 242,0 l/min
Maximální provozní teplota: až 207 °C

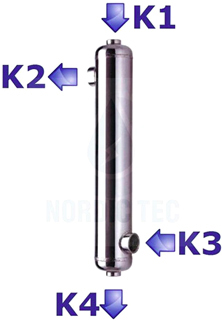

Zapojení titanových trubkových výměníků tepla B210-Ti
K1: Vstup teplonosné kapaliny
K2: Výstup ohřívané kapaliny
K3: Vstup ohřívané kapaliny
K4: Výstup teplonosné kapaliny
Zapojení titanového výměníku tepla musí být provedeno podle doporučení výrobce, aby bylo zajištěno optimální výkon a dlouhá životnost zařízení. Výměník může být připojen k topnému nebo chladicímu systému pomocí vhodných potrubí a korozivzdorných přípojek. Je důležité zvážit správný průtok kapaliny a používat kompatibilní materiály, aby se předešlo problémům s účinností a životností. Dále se doporučuje instalace regulačních ventilů a filtrů, aby byl výměník chráněn před nečistotami a tlakovými výkyvy, které by mohly ohrozit jeho funkci.
_______
Titanový výměník tepla | Nordic Tec B210-Ti
Titanový výměník tepla je zařízení navržené k efektivnímu přenosu tepelné energie mezi dvěma kapalinami, vyrobené z titanu, materiálu s vynikající odolností proti korozi, který je zvláště vhodný pro agresivní prostředí, jako je mořská voda nebo bazény s chlorovanou nebo slanou vodou. Díky své vysoké tepelné vodivosti a dlouhé životnosti jsou titanové výměníky tepla široce používány v bazénových systémech, chemickém a farmaceutickém průmyslu a v systémech HVAC. Jejich konstrukce zajišťuje dlouhou životnost a vysokou spolehlivost i v extrémních provozních podmínkách.
