Rozdělovač podlahového topení je důležitým prvkem instalace podlahového topení, někteří říkají, že jeho srdcem. Jeho úkolem je rovnoměrně rozdělit topné médium (nejčastěji vodu) na jednotlivé topné smyčky a následně jej shromáždit po odevzdání tepla. Mohou mít různé typy, ale určité prvky konstrukce rozdělovače podlahového topení musí zůstat neměnné. Na co si dát pozor při nákupu? Které prvky konstrukce rozdělovače podlahového topení jsou důležité?
Právě rozdělovač podlahového topení:

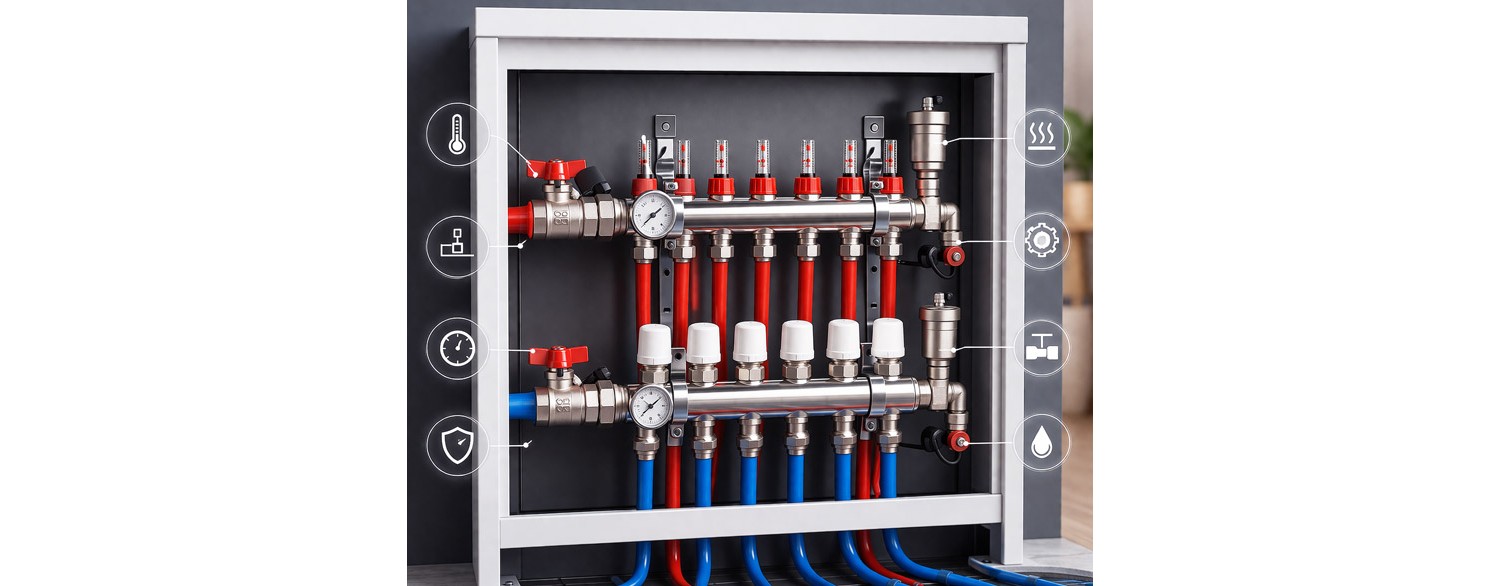

Každý rozdělovač pro podlahové topení se skládá ze dvou hlavních sekcí - tedy dvou lišt (tzv. přívodu a zpátečky) a regulačních a servisních prvků. Mezi nejdůležitější části tedy patří:
To ony mají výstupy na jednotlivé okruhy, v závislosti na tom, pro kolik okruhů je náš rozdělovač určen.
Skladem
Skladem
Skladem
Dále pak prvky vybavení, které jsou teoreticky doplňkem, ale v praxi právě toto příslušenství rozdělovače podlahového topení ovlivňuje jeho použitelnost, funkčnost, ovladatelnost apod. Také snadnost montáže a regulace podlahového topení.
Každý z těchto prvků plní určitou funkci a ovlivňuje správný chod instalace.
Rozdělovač podlahového topení se skládá ze dvou kolektorů - protože formálně slovo kolektor znamená právě lištu s několika výstupy, která má rozdělovat proud vody na sekce.
Takové uspořádání umožňuje stabilní provoz systému a rovnoměrné rozložení tepla.
Někteří výrobci používají označení přívodní lišty - nachází se na ní barevné označení červenou barvou. Velmi intuitivní a srozumitelné v každé zemi. Zpětná lišta je pak ta, která je v těchto sestavách označena modře, protože voda vracející se z podlahového topení je již výrazně chladnější.
Ve většině rozdělovačů podlahového topení však barevné označení není, protože ve skutečnosti není potřeba. Existuje jednoduché pravidlo - jako přívodní lištu volíme tu, na které jsou průtokoměry. Důvodem je funkčnost, plovákový průtokoměr totiž správně funguje v odpovídajícím tlakovém prostředí, které je výhodnější na přívodu. Existují sice systémy podlahového topení, kde jsou průtokoměry umístěny na zpětné liště (a fungují správně), ale pro jistotu se doporučuje to nezkoušet.
Rotametry, tedy průtokoměry, jsou obvykle - jak již bylo zmíněno - montovány na přívodní liště a umožňují nastavení správného průtoku v každé smyčce podlahového topení.
Jejich použití umožňuje:
Správné nastavení rotametrů je klíčové pro fungování celé instalace a je třeba jej provést před prvním spuštěním systému. Případně při větších zásazích nebo rekonstrukcích systému.
Rotametr je prvek, který odlišuje rozdělovač podlahového topení od radiátorového - alespoň mnoho odborníků se domnívá, že bez rotametrů nelze podlahové topení správně seřídit. Rozdělovač s rotametry však může být použit také pro radiátory, nepředstavují překážku, pouze v radiátorovém systému mají menší význam. Radiátory - pokud o nich mluvíme - se bez rotametrů obejdou.
Skladem
Skladem
Skladem
Na zpětné liště se nacházejí ventily (kohoutky) - které umožňují také montáž termoelektrických pohonů. Pohony spolupracují s pokojovými termostaty a automaticky regulují průtok v dané smyčce. Díky takovým inovacím, které jsou dnes již opravdu dostupné - je možné systém automatizovat tak, aby se sám zapínal, nebo například udržoval jinou teplotu v každé místnosti.
Díky tomu je možné:
Rozdělovače podlahového topení jsou nejčastěji vyráběny z:
Volba materiálu by měla být přizpůsobena kvalitě instalace a rozpočtu. Nejoblíbenější materiály pro výrobu rozdělovačů podlahového topení jsou první dva. Nejpevnější a bohužel nejdražší - jsou mosazné.
Při výběru rozdělovače podlahového topení je třeba věnovat pozornost několika věcem. Nejde jen o samotnou výbavu, nebo alespoň ne pouze o ni. Musí mít funkce závislé na projektu našeho vytápění a předpokladech. Určitě se nelze řídit jeho vzhledem - začínáme určením počtu sekcí - tedy kolikaokruhový má být. Musíme vědět, zda má jít o rozdělovač na 4, 6 nebo 10 okruhů apod. Obvykle jsou rozdělovače podlahového topení dostupné ve variantách od 2 do 12 sekcí, někdy některé firmy nabízejí i větší.
Věnujeme tedy pozornost:
Poslední bod je obzvláště důležitý, pokud již máme zakoupenou skříňku pro rozdělovač (mimochodem je dobré ji kupovat ve stejné fázi, kdy kupujeme rozdělovač, nebo dokonce po zakoupení rozdělovače - abychom se vyhnuli nepříjemným překvapením).
Dobrý rozdělovač podlahového topení by měl zajistit snadnou regulaci, dlouhou životnost a možnost rozšíření instalace - to se také navzdory názoru laiků - někdy hodí.
Skladem
Skladem
Velmi důležitým prvkem, který teoreticky nemusí být součástí samotné sestavy rozdělovače, je kulový ventil, který slouží k uzavření rozdělovače podlahového topení. Montuje se proto, aby bylo možné v případě jakékoli poruchy nebo potřeby servisu podlahového topení odpojit rozdělovač od zdroje tepla (tepelného čerpadla, plynového kotle, výměníku dálkového vytápění, kotle na pelety, krbu nebo jakéhokoli jiného). V praxi se stává, že se nepoužívá příliš často, někdy se nepoužívá i několik let. Je však nezbytný pro bezpečnost.
Proto se vyplatí zvážit nákup rozdělovače již s kulovými ventily v sestavě. Na trhu jsou hotové sestavy, jako například kompletní rozdělovače podlahového topení Nordic Tec, které jsou vybaveny ventilem s měřením teploty, což navíc zvyšuje ovladatelnost našeho podlahového topení.
Uzavírací ventily jsou obvykle přímé ventily, avšak specifika montáže rozdělovače podlahového topení mohou být různá. Někdy je nutné přivést přívod a zpátečku shora - proto je dobré vědět, že existují také rohové ventily. V nabídce Nordic Tec najdete také rozdělovač s rohovým ventilem, který může být v některých případech mnohem lepším řešením, protože vede připojení ihned pod správným úhlem.
