Pojistný ventil – jak funguje a k čemu slouží?

Bezpečnostní ventil je jedním ze základních bezpečnostních prvků používaných v topných, vodních a mnoha dalších systémech pracujících pod tlakem. Jeho úkolem je chránit instalaci a zařízení, která se v ní nacházejí, před nadměrným zvýšením tlaku. Přestože je konstrukce ventilu poměrně jednoduchá, jeho význam pro bezpečnost celého systému je velmi velký. Proto je dobré vědět, jak bezpečnostní ventil funguje, kde se používá a na co je třeba dbát při jeho výběru.

Co je bezpečnostní ventil?

Bezpečnostní ventil je prvek armatury, který chrání instalaci před překročením přípustného tlaku. Za normálních provozních podmínek zůstává uzavřený a neovlivňuje průtok média v instalaci. Reaguje teprve tehdy, když tlak vzroste na stanovenou úroveň.

Každý bezpečnostní ventil má stanovený otevírací tlak. Pokud je této hodnoty dosaženo, ventil se automaticky otevře a umožní odvedení části vody, páry nebo jiného média. Tím dojde ke snížení tlaku a instalace je chráněna před poškozením.

Bezpečnostní ventily lze nalézt mimo jiné v topných systémech, u kotlů, zásobníků teplé užitkové vody, bojlerů, solárních systémů a dalších tlakových systémů.

Jak funguje bezpečnostní ventil?

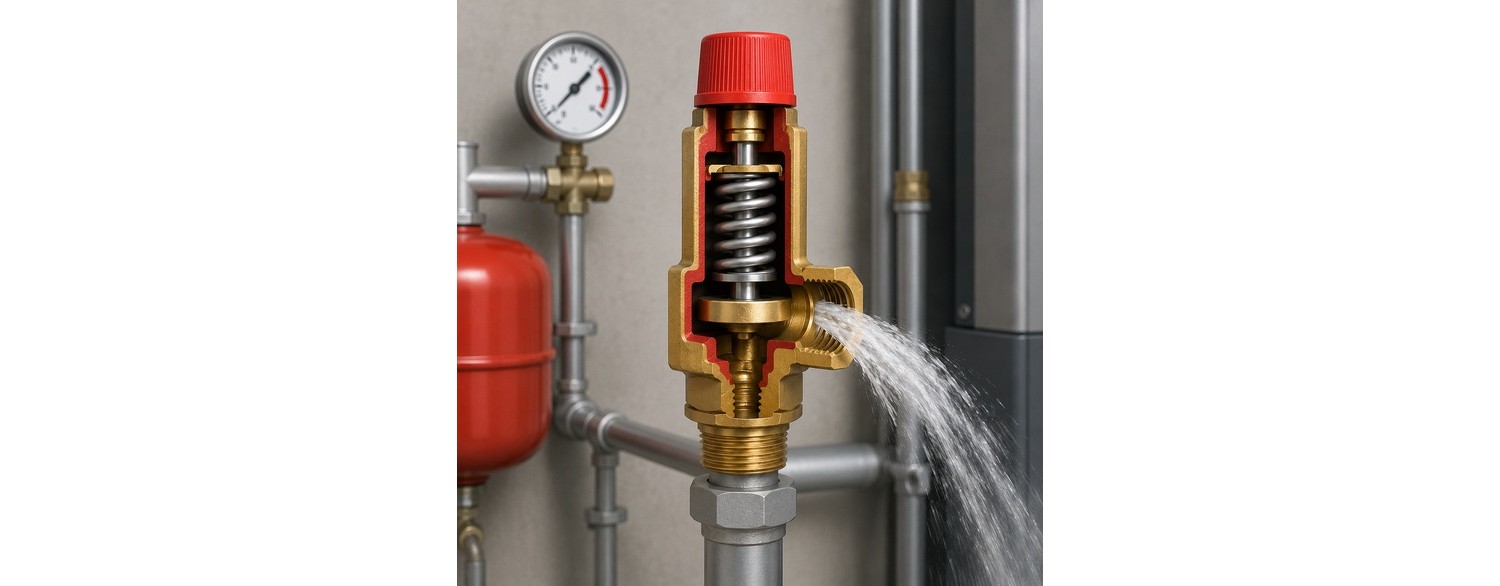

Princip fungování bezpečnostního ventilu je nejčastěji založen na spolupráci uzavíracího prvku s pružinou. Pružina přitlačuje uzavírací prvek k sedlu ventilu, díky čemuž zůstává ventil během normálního provozu instalace těsně uzavřený.

S rostoucím tlakem se zvyšuje síla působící na uzavírací prvek. Když tlak dosáhne mezní hodnoty stanovené pro daný ventil, tato síla překoná odpor pružiny. Ventil se otevře a dojde ke kontrolovanému vypuštění média.

Po snížení tlaku pružina znovu přitlačí uzavírací prvek k sedlu a ventil se vrátí do uzavřené polohy. Proces probíhá automaticky a nevyžaduje zásah uživatele.

Skladem

Výměník tepla Ba-23-30 3/4" 15-35kW

NT Ba-23-30

2 199,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-40 3/4" 20-45kW

NT Ba-23-40

2 799,00 Kč

Přidat do košíku

• -450,00 Kč

Skladem

Rozdělovač pro podlahové topení NORDIC - 5 okruhů

DE-RD-CO-5

2 349,00 Kč 2 799,00 Kč

Time left

Přidat do košíku

K čemu slouží bezpečnostní ventil?

Základním úkolem bezpečnostního ventilu je zabránit nebezpečnému zvýšení tlaku. V topných systémech se může tlak zvyšovat mimo jiné v důsledku růstu teploty vody. Ohřívaná kapalina zvětšuje svůj objem, a pokud tato změna není vhodně kompenzována, začne tlak v systému růst.

Nadměrný tlak může vést ke ztrátě těsnosti instalace, poškození armatury, výměníků tepla, kotlů, zásobníků nebo jiných zařízení. V krajních situacích může představovat také nebezpečí pro osoby nacházející se v blízkosti instalace.

Bezpečnostní ventil tedy plní funkci posledního stupně ochrany. Pokud tlak dosáhne nebezpečné úrovně, ventil otevře cestu pro odvod média a omezí další růst tlaku.

Kde se používají bezpečnostní ventily?

Jedním z nejčastějších použití bezpečnostních ventilů jsou systémy ústředního vytápění. V uzavřených systémech spolupracují mimo jiné s membránovou expanzní nádobou, která kompenzuje změny objemu vody způsobené změnami teploty.

Bezpečnostní ventily se používají také v systémech teplé užitkové vody. Lze je nalézt u zásobníků teplé užitkové vody, ohřívačů a bojlerů. Při ohřevu vody se její objem zvětšuje, proto musí být instalace vybavena vhodným zabezpečením proti nadměrnému zvýšení tlaku.

Mezi další použití patří solární systémy, systémy s tepelnými čerpadly, průmyslové instalace a různé druhy nádrží a zařízení pracujících pod tlakem. Parametry ventilu by měly být vždy přizpůsobeny konkrétnímu použití a druhu média.

V instalacích s topnými kotli jsou bezpečnostní ventily důležitou součástí tzv. bezpečnostních skupin – tedy souboru příslušenství pro řízení tlaku. Jsou také důležitou součástí například čerpadlových skupin – konkrétně těch, které jsou určeny pro provoz v systémech, kde je tlak mimořádně důležitý – například v solárních skupinách (pracujících v systémech solárních kolektorů).

Jak vybrat bezpečnostní ventil?

Jedním z nejdůležitějších parametrů je otevírací tlak ventilu. Neměl by být volen náhodně. Musí odpovídat požadavkům chráněné instalace a maximálnímu přípustnému tlaku jejích prvků.

Například bezpečnostní ventil 3 bar se často používá v topných systémech, ale neznamená to, že hodnota 3 bar bude vhodná pro každý systém. Ve vodních, solárních nebo specializovaných instalacích mohou být vyžadovány ventily se zcela jinými parametry.

Důležitý je také průměr připojení, průtoková kapacita ventilu, rozsah provozních teplot a materiál provedení. Ventil by měl být vhodný pro médium nacházející se v instalaci. Výběr je třeba provést v souladu s požadavky konkrétního zařízení, projektem instalace a platnými technickými požadavky.

Kam namontovat bezpečnostní ventil?

Místo montáže bezpečnostního ventilu má přímý vliv na účinnost zabezpečení. Ventil by měl být umístěn na takovém místě instalace, aby mohl rychle reagovat na zvýšení tlaku v chráněném zařízení nebo systému.

Zvláště důležité je, aby se mezi chráněným zařízením a bezpečnostním ventilem nenacházely prvky, které by mohly zařízení od ventilu odpojit. Uzavření takového úseku instalace by mohlo způsobit, že navzdory zvýšení tlaku by ventil nebyl schopen plnit svou funkci.

Je také nutné zajistit bezpečný odvod média vytékajícího při otevření ventilu. V případě horké vody nebo jiných médií s vysokou teplotou může nekontrolovaný výtok způsobit riziko opaření. Podrobný způsob montáže by měl být v souladu s návodem výrobce zařízení a ventilu a s požadavky pro konkrétní typ instalace.

• -520,00 Kč

Skladem

Rozdělovač pro podlahové topení NORDIC - 6 okruhů

RD-CO-6

2 679,00 Kč 3 199,00 Kč

Time left

Přidat do košíku

Skladem

Čerpadlová skupina s třícestným ventilem pro podlahové topení nebo radiátory | Nordic...

CZ-cerpadlova-skupina-GPN-180-3DR

2 649,00 Kč

Přidat do košíku

• Nové

Skladem

Sestava GPN-4 | Čerpadlová skupina pro 3 okruhy se směšovačem

CZ-cerpadlova-sestava-se-smesovanim-GPN-4

11 899,00 Kč

Přidat do košíku

Může bezpečnostní ventil protékat?

Jednorázový výskyt vody na ventilu nemusí vždy znamenat jeho poruchu. Pokud tlak v instalaci dočasně dosáhne hodnoty způsobující otevření ventilu, může být malý výtok důsledkem správné funkce zabezpečení.

Pravidelné odkapávání by však nemělo být ignorováno. Příčinou může být příliš vysoký tlak v instalaci, nesprávná funkce nebo nevhodně zvolená membránová expanzní nádoba, znečištění sedla ventilu nebo opotřebení samotného ventilu.

Bezpečnostní ventil se nesmí blokovat, zaslepovat ani žádným jiným způsobem vyřazovat z provozu pouze proto, že z něj vytéká voda. Takový zásah zbavuje instalaci důležitého zabezpečení. Pokud ventil pravidelně propouští médium, je nutné zjistit příčinu problému a zkontrolovat parametry celé instalace.

Podívejte se také:

• UV lampy na vodu pro domácnost | Nordic Tec
• Rozdělovače podlahového topení a ústředního vytápění

• -400,00 Kč

Skladem

Rozdělovač pro podlahové topení NORDIC - 7 okruhů

RD-CO-7

3 299,00 Kč 3 699,00 Kč

Time left

Přidat do košíku

• -380,00 Kč

Skladem

Rozdělovač pro podlahové topení NORDIC - 8 okruhů

RD-CO-8

3 769,00 Kč 4 149,00 Kč

Time left

Přidat do košíku

• -250,00 Kč

Skladem

Nerezový rozdělovač topení na podlahovku INOX 6 okruhů

Rozdělovač-topení-NT-INOX-6

2 600,00 Kč 2 850,00 Kč

Time left

Přidat do košíku

Proč je funkční bezpečnostní ventil tak důležitý?

Bezpečnostní ventil je malý a poměrně jednoduchý prvek, ale zajišťuje ochranu výrazně dražších zařízení a celé instalace. Jeho správná funkce může zabránit poškození kotle, výměníku tepla, zásobníku, potrubí a ostatní armatury.

Ventil by měl být správně zvolen, správně namontován a udržován v provozuschopném stavu. Nesmí být považován za zbytečný prvek ani nahrazován řešeními, která nezajišťují automatickou ochranu před nadměrným tlakem.

Správně zvolený bezpečnostní ventil zůstává během normálního provozu instalace prakticky nepostřehnutelný. Jeho role se však stává klíčovou v okamžiku vzniku poruchy – automatické otevření umožňuje snížit tlak dříve, než dojde k závažnějšímu poškození.
