Stoupání závitu – co to je a co to znamená?

Závity jsou jedním z nejčastěji používaných způsobů spojování prvků v technice, hydraulických instalacích, průmyslu a mechanice. Existuje mnoho standardů závitů (např. BSP, NPT nebo SAE). Jedním z nejdůležitějších parametrů závitu je jeho stoupání. Mnoho lidí se s tímto pojmem setkává při montáži šroubů, spojek nebo instalačních prvků, ale ne vždy přesně ví, co znamená. V tomto článku vysvětlujeme, co je stoupání závitu, jak se měří a proč má v praxi tak velký význam.

Co je stoupání závitu?

Stoupání závitu je vzdálenost mezi dvěma sousedními závity, měřená rovnoběžně s osou šroubu nebo trubky. Jinými slovy je to vzdálenost, o kterou se šroub posune během jednoho úplného otočení v závitu.

Tento parametr má klíčový význam pro správné přizpůsobení závitových prvků. Pokud mají dva prvky rozdílné stoupání závitu, jejich spojení může být obtížné.

Stoupání závitu tedy určuje, jak hustě jsou závity na daném prvku rozmístěny.

Jak se měří stoupání závitu?

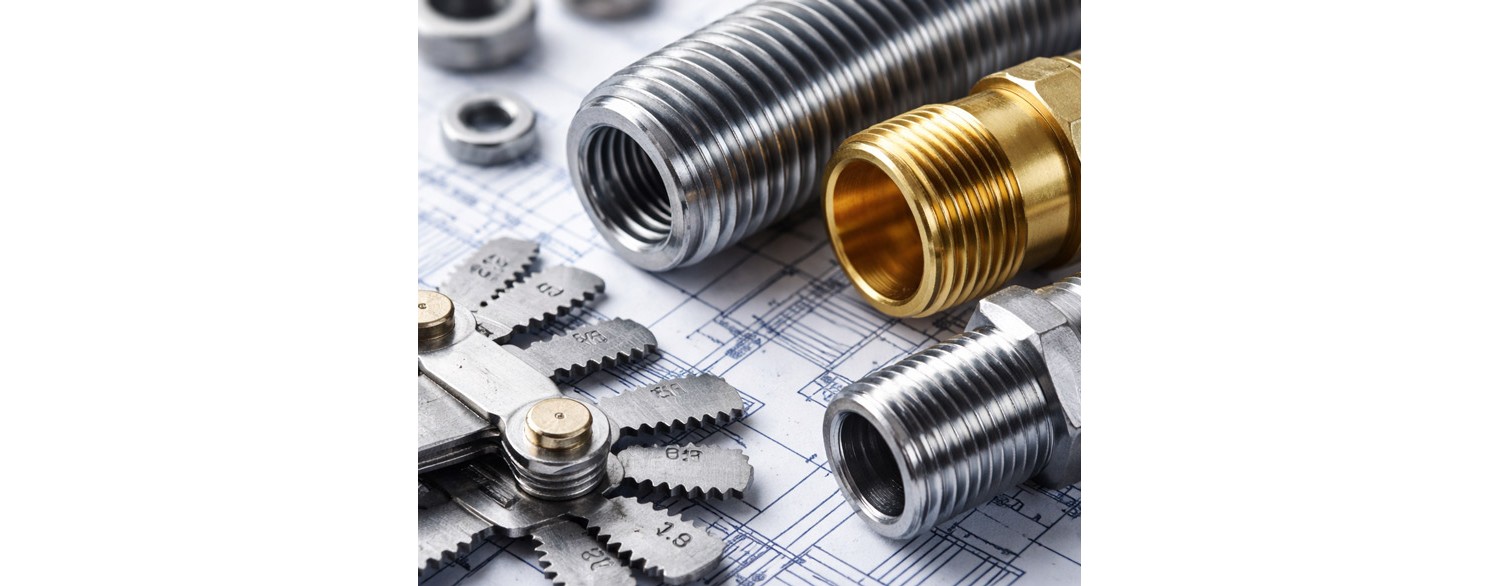

Stoupání závitu lze určit několika způsoby. Nejjednodušší metodou je změření vzdálenosti mezi dvěma po sobě jdoucími vrcholy závitu pomocí posuvného měřítka nebo speciálního nástroje zvaného závitová měrka.

V případě metrických závitů se stoupání uvádí přímo v milimetrech. Například závit M10 může mít stoupání 1,5 mm, což znamená, že vzdálenost mezi následujícími závity je právě 1,5 mm.

V anglosaských systémech, jako jsou palcové závity BSP, se místo stoupání často uvádí počet závitů na palec. Tento parametr se označuje zkratkou TPI (Threads Per Inch).

Skladem

Anuloid Hydraulický Vyrovnávač dynamických tlaků 1" + Manometr, Teploměr a Izolace

SNT-A-70

2 199,00 Kč

Přidat do košíku

Poslední kusy skladem

Filtr na tvardou vodu Změkčovač vody BlueStream 1"

NT-BlueStream-1"

4 150,00 Kč

Přidat do košíku

Skladem

Nerezový rozdělovač topení na podlahovku INOX 7 okruhů

Rozdělovač-topení-NT-INOX-7

3 299,00 Kč

Přidat do košíku

Stoupání závitu u metrických závitů

U metrických závitů je stoupání závitu jedním ze základních parametrů popisujících daný závit. Označení závitu se obvykle skládá z písmene M a průměru závitu v milimetrech.

Například označení M12 znamená závit o průměru 12 mm. Ve standardní verzi má závit M12 stoupání 1,75 mm, i když v některých použitích se vyskytují také jemnozávitové závity s menším stoupáním.

Závity s menším stoupáním umožňují přesnější nastavení spoje a často také zajišťují větší odolnost proti samovolnému povolování.

Stoupání závitu u trubkových závitů

V hydraulických instalacích se velmi často používají trubkové závity, jako jsou BSP nebo NPT. V Evropě je jednoznačně převládající BSP. V těchto systémech se stoupání závitu nejčastěji určuje pomocí počtu závitů na palec (TPI).

Například závit 1/2" NPT má 14 závitů na palec. To znamená, že na délce jednoho palce se nachází 14 závitů.

V praxi to také znamená určitou vzdálenost mezi po sobě jdoucími závity, v technické dokumentaci se však častěji setkáte právě s hodnotou TPI.

Proč je stoupání závitu důležité?

Stoupání závitu má jednoduše význam pro fungování závitových spojů - tedy pro jejich těsnost. Především rozhoduje o tom, zda do sebe budou dva prvky pasovat.

Jestliže je stoupání závitu nekompatibilní, prvky nebude možné správně sešroubovat a pokus o jejich spojení může vést - někdy dokonce k poškození závitu.

Stoupání závitu ovlivňuje také:

• rychlost zašroubování prvku

• sílu přítlaku ve spoji

• odolnost proti samovolnému povolování

• přesnost nastavení

Proto je v mnoha technických použitích výběr správného stoupání závitu velmi důležitý.

Skladem

Výměník tepla Ba-32-30 1" 30-65kW

NT Ba-32-30

3 979,00 Kč

Přidat do košíku

Skladem

Nerezový rozdělovač topení na podlahovku INOX 6 okruhů

Rozdělovač-topení-NT-INOX-6

2 950,00 Kč

Přidat do košíku

• -2 000,00 Kč

Skladem

Anuloid Hydraulický Vyrovnávač s rozdělovačem 3 okruhy + Manometr a Teploměr (pro...

SNT-BL-3-lus

4 399,00 Kč 6 399,00 Kč

Přidat do košíku

Jak rozpoznat stoupání závitu?

Rozpoznání stoupání závitu může být nutné při opravě zařízení, výměně spojek nebo přizpůsobení instalačních prvků.

Nejčastěji se k tomu používají speciální závitové měrky, které umožňují rychle určit odpovídající stoupání. V dílenských podmínkách lze také změřit vzdálenost mezi několika závity a výsledek vydělit jejich počtem.

Díky tomu lze určit přibližné stoupání závitu a vybrat odpovídající prvek.

Shrnutí – co je stoupání závitu?

Stoupání závitu je jeden ze základních parametrů popisujících každý závit. Určuje vzdálenost mezi po sobě jdoucími závity a rozhoduje o tom, jak budou závitové prvky vzájemně spolupracovat.

Znalost stoupání závitu je obzvlášť důležitá v mechanice, hydraulice a při montáži technických instalací. Díky správnému výběru tohoto parametru je možné získat trvalé, těsné a bezpečné spojení, bez ohledu na to, zda připojujete ventil, čerpadlo, čerpadlovou skupinu, výměník tepla, HVDT - nebo běžnou spojku.
