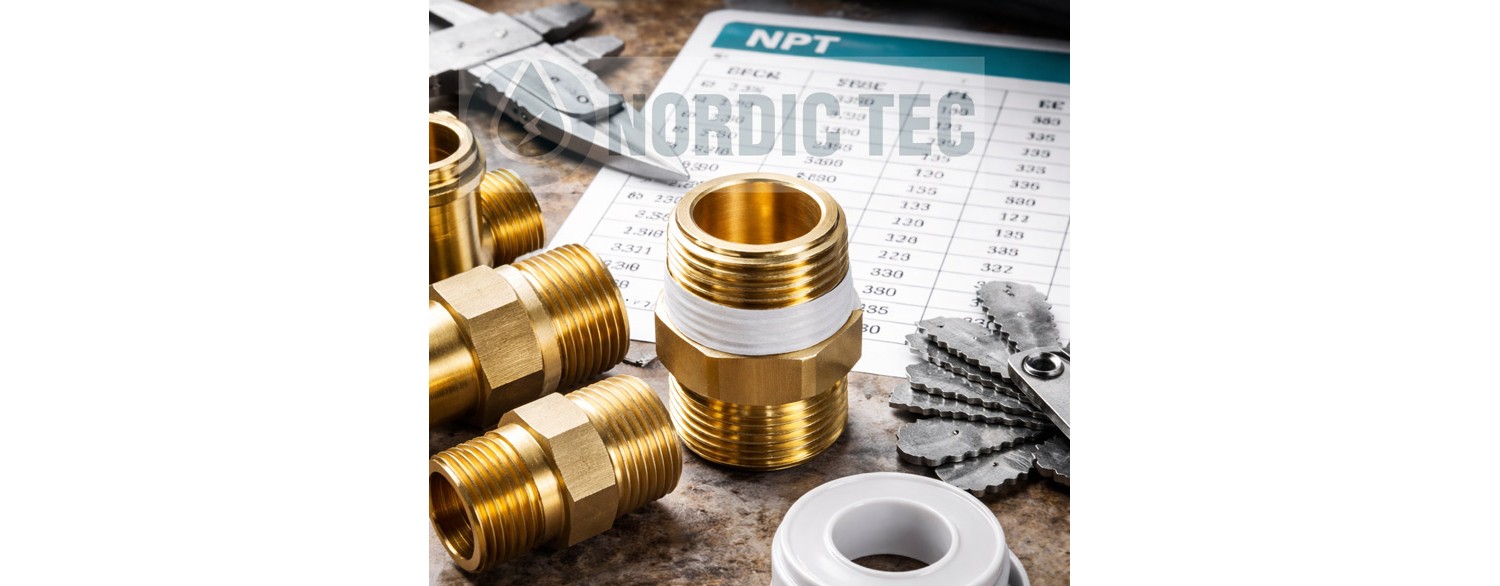

Závit NPT – co je to za typ?

Závity potrubí se běžně používají v instalacích hydraulických, plynových i průmyslových – ale na světě existují různé standardy závitů. Proto se závit 1 palec v USA může lišit např. od závitu 1 palec v Evropě – a tím pádem mohou být hydraulická zařízení z těchto zemí vzájemně nekompatibilní. V Evropě se běžně používá standard závitů BSP a pokud není uveden typ závitu, ale pouze velikost (např. 1", 1 1/4", 3/4" apod.), pravděpodobně se jedná o velikost závitu podle standardu BSP. Avšak v USA, Kanadě a mimo Evropu je často nejrozšířenější závit NPT. To neznamená, že NPT je v Evropě zcela neznámý, i když je mnohem méně běžný. Má své specifické použití.

Z článku se dozvíte, co přesně je závit NPT a čím se liší od ostatních typů potrubních závitů. V tomto článku vysvětlujeme, kde se používá a jaké má charakteristické vlastnosti.

Co je závit NPT?

Závit NPT (National Pipe Thread) je standard potrubních závitů používaný především ve Spojených státech, Kanadě a v zemích využívajících americké technické normy. Jedná se o kuželový závit, což znamená, že jeho průměr se po délce závitu zmenšuje.

Díky kuželovému tvaru vytváří závit NPT při dotahování velmi těsné spojení. Těsnění vzniká přitlačením ploch závitů k sobě. V praxi se často navíc používá teflonová páska (PTFE) nebo speciální těsnicí pasty.

Závit NPT – charakteristika a konstrukce

Nejdůležitější vlastností závitu NPT je jeho kuželová konstrukce. Kužel má sklon 1:16, což znamená, že průměr závitu se mění o 1 jednotku na každých 16 jednotek délky. Jednoduché rozlišení, i když z hlediska kuželové struktury může lehce připomínat podtyp závitu BSP, tedy kuželový BSPT (stále s ním však není kompatibilní).

Závit NPT má také charakteristický úhel profilu závitu 60°. Díky tomu dobře spolupracuje s prvky vyrobenými podle stejného standardu. Na rozdíl od evropských potrubních závitů se těsnění neprovádí na čelní ploše, ale přímo na závitu.

Je také dobré vědět, že závity NPT se vyskytují v různých velikostech, jako jsou 1/4", 3/8", 1/2", 3/4" nebo 1". Tyto velikosti se vztahují k jmenovitému průměru potrubí, nikoli ke skutečnému průměru závitu.

☑️✅ Systém označování velikostí závitů NPT je tedy palcový – stejný jako u BSP. Je proto třeba mít na paměti, že závit 3/4 palce NPT a závit 3/4 palce BSP nebudou spolu kompatibilní.

✅ Tabulka závitů NPT. Přesné rozměry

Tabulku závitů NPT najdete níže, uvádí přesné rozměry závitů tohoto standardu spolu s vysvětlením pod tabulkou.

Vysvětlení:

• TPI (Threads Per Inch) znamená počet závitů na jeden palec délky.
• Vnější průměr závitu je skutečný průměr závitu měřený na jeho vrcholech.
• Závity NPT jsou kuželové závity se sklonem 1:16 a úhlem profilu 60°.
• Na některých místech na internetu nebo v odborné literatuře lze najít také tabulky závitů NPT, které uvádějí mírně odlišné hodnoty vnějšího průměru, rozdíly se pohybují v rozmezí 0,08–0,10 mm. Nemá to však význam pro výslednou těsnost.

Skladem

Magnetický filtr topení 3/4" Nordic Tec DN20

CZ-magneticky-filtr-3/4-NT

1 249,00 Kč

Přidat do košíku

• -450,00 Kč

Skladem

Rozdělovač pro podlahové topení NORDIC - 5 okruhů

DE-RD-CO-5

2 349,00 Kč 2 799,00 Kč

Time left

Přidat do košíku

Skladem

Výměník tepla Ba-32-30 1" 30-65kW

NT Ba-32-30

3 979,00 Kč

Přidat do košíku

Závit NPT a jiné potrubní závity

Závit NPT bývá často zaměňován s jinými standardy potrubních závitů, zejména se závitem BSP používaným v Evropě. Rozdíly mezi nimi jsou však zásadní.

Závit BSP (British Standard Pipe) existuje ve dvou variantách: BSPP (rovný závit) a BSPT (kuželový závit). Přestože je závit BSPT také kuželový, jeho geometrie se liší od NPT. Liší se mimo jiné úhlem profilu závitu, který činí 55°. Proto lze sice zkusit spojení, ale narazíme na problémy s těsností.

Z tohoto důvodu by se prvky se závitem NPT neměly spojovat s prvky BSP. I když je někdy možné je mechanicky spojit, takové spojení nebude plně těsné a může vést k únikům.

• ✅ Zkontrolujte také: Výměníky tepla Nordic Tec podle velikosti připojení

Kde se používá závit NPT?

Závit NPT je široce využíván v průmyslových a technických instalacích. Nejčastěji se vyskytuje v:

• některých vodních instalacích, obvykle takových, které obsahují importované komponenty (zejména z USA a Kanady)
• plynových instalacích
• instalacích stlačeného vzduchu
• průmyslových zařízeních importovaných z USA
• snímačích tlaku nebo teploty
• speciálních výměnících importovaných z USA nebo určených pro velmi specifické použití

Vzhledem k popularitě amerických technických zařízení se závit NPT objevuje také v mnoha produktech importovaných do Evropy, např. v UV lampách pro domácí úpravu vody pocházejících z amerického trhu (evropští výrobci spíše používají BSP) nebo ve specializovaných filtrech.

Jak rozpoznat závit NPT?

Rozpoznání závitu NPT může být obtížné, zejména při porovnání s jinými potrubními závity. Existuje však několik znaků, které pomáhají při identifikaci.

Za prvé je závit NPT zřetelně kuželový. To znamená, že jeho průměr se postupně zmenšuje. Za druhé má úhel profilu závitu 60°. Za třetí je nejčastěji označen zkratkou NPT v technické dokumentaci nebo na obalu výrobku – pokud taková dokumentace existuje.

V profesionálních aplikacích se k identifikaci závitů používají speciální měrky závitů a měřicí přístroje.

Proč je těsnost závitu NPT tak dobrá?

Kuželová konstrukce závitu NPT způsobuje, že se při dotahování prvků závity velmi silně přitlačují k sobě. Výsledkem je spoj s vysokou těsností.

Dodatečné použití teflonové pásky nebo těsnicí pasty vyplňuje mikromezery mezi závity. Díky tomu je spoj odolný proti únikům i při vysokém tlaku.

Z tohoto důvodu se závit NPT často používá v instalacích vyžadujících spolehlivost a dlouhou životnost spojů – a právě proto časem vytlačil britský standard BSP na území USA.

• ✅ Zkontrolujte také: Výměníky tepla Nordic Tec pro dálkové vytápění

Skladem

Anuloid HVDT Klasický Hydraulický Vyrovnávač tlaků 50kW 1" s izolací

Sp50x1

2 099,00 Kč

Přidat do košíku

Skladem

Anuloid Hydraulický Vyrovnávač dynamických tlaků 1" + Manometr, Teploměr a Izolace

SNT-A-70

2 199,00 Kč

Přidat do košíku

Skladem

Anuloid 2+1 Hydraulický Vyrovnávač dynamických tlaků SNT25 pro 3 okruhy

SNT25

2 199,00 Kč

Přidat do košíku

Shrnutí – závit NPT v technických instalacích

Závit NPT je jedním z nejdůležitějších standardů potrubních závitů používaných v technice. Jeho kuželová konstrukce umožňuje dosažení velmi těsných spojů, což z něj činí oblíbené řešení ve vodních, plynových i průmyslových instalacích.

Přestože se v Evropě častěji používají závity BSP, závit NPT se stále objevuje v mnoha zařízeních importovaných ze Severní Ameriky. Proto je znalost jeho vlastností a rozdílů oproti jiným standardům velmi užitečná při montáži a servisu instalací. Kromě toho je dobré pamatovat na to, že existují i jiné, méně běžné standardy určené pro specifická použití, např. plynová, typ závity SAE (také amerického původu).
