Výměník bazénový NORDIC B55 16kW

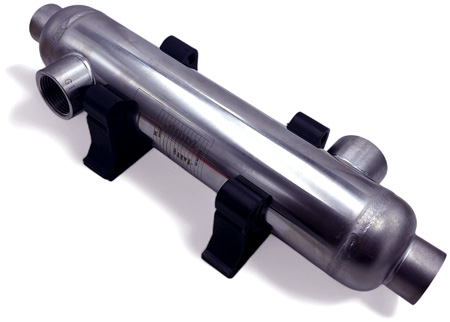

Výměník Tepla Bazénový NORDIC Tec 16 kW

Výměníky tepla 16 kW, s hlavním určením pro bazény - tedy výměníky pro ohřev malých bazénů a wellness.

  • Model: Výměník Bazénový Nordic Tec B55
  • Materiál: 316L nerez
  • Výkon: 16 kW
  • Připojení: 2x 1" a 2x 3/4"
  • Plocha výměny tepla: 0,15 m2

Zařízení může pracovat také s glykolem (solární systémy).

Kód: B55
Stav Nové
Skladem
3 499,00 Kč
S DPH



Výměník tepla pro malý bazén nebo wellness Nordic Tec B55

Výměníky tepla B55 - nejmenší bazénové výměníky v nabídce Nordic Tec - pro ohřev malých bazénů

* Výkon - 16kW (55 kBTU/h) tepelného výkonu je dosaženo použitím média voda-voda, kdy je teplotní rozdíl mezi médii 60 °C. (100 % vytížení)

  • Výměník tepla pro bazén B55 dosáhne takzvané nominální kapacity, když jsou použity média voda/voda (bez použití glykolu nebo nepromrzajících kapalin), při rozdílu teplot mezi stranami 60°C. To však neznamená, že výměník bude schopen dosáhnout 16 kW výkonu při nízkých vstupních parametrech, jako je například u tepelných čerpadel.
  • Výkon podle teplotního rozdílu mezi médii:
    60 °C = 100%
    50 °C = 85%
    40 °C = 70%
    30 °C = 55%
  • V případě potřeby použití nepromrzající kapaliny, jako je glykol, bude přenos tepla obtížnější o přibližně 8-15% (odhadovaná hodnota závisí na konkrétním zředění glykolu), což je třeba zohlednit při výběru.

______________

Nominační průtoky:

  • Ohřívací médium / strana zdroje tepla - 28 l/min
  • Ohrátá média / bazénová voda - 185 l/min

Nerovnoměrný průtok ve prospěch bazénové strany, jak je výše popsáno, je doporučován pro dosažení vyváženého nárůstu teploty bez vstřikování horké vody do bazénu.

Tlak - Výměník tepla B55:

  • Pracovní tlak do 6 bar - dostatečný pro použití při ohřevu bazénové vody a některých chladicích aplikacích. Výrazně nedoporučuje se pro použití s vysokotlakými médii, jako jsou freony nebo R látky.
  • Testovací tlak - 10 bar.

Připojení pro média:

  • 2x 3/4 palce VN - Připojení ohřívacího média - K1 a K4 - od strany trubek
  • 2x 1 palec VN - Připojení ohřívaného média - K3 a K2 - od strany pláště

Navrhovaný objem bazénu:

  • Až 15 m3 nominálně, při zachování rozdílu teplot média 60°C a vhodných průtokových hodnot.
  • V praxi za podmínek s nižším výkonem než výše uvedenými zařízení slouží pro menší bazény nebo nádrže typu jacuzzi. Pravděpodobně se jedná o nejmenší bazénový výměník tepla na českém nebo slovenském trhu.

Rozměry výměníku tepla B55:

  • Délka s připojením vody - 340 mm
  • Průměr - 60 mm

Jine použití trubkových výměníků tepla B55

  • Trubkové výměníky tepla pracují například s podlahovým vytápěním kvůli velmi nízkým odporům průtoku.
  • Bazény, wellness a nádrže s teplou vodou.
  • Odmrazování příjezdů a parkovišť, kde výměníky tepla ohřívají glykol.
  • Krby, kotle, solární panely a jiná topná zařízení spojená s ústředním topením a teplou vodou.
  • Průmyslové využití jako chladící jednotky pro oleje, motory, pohonné jednotky, vzorky v kotelních instalacích, za předpokladu zachování provozu v určených parametrech, zejména pracovního tlaku.

Plocha výměny tepla u modelu B55 - 0,15 m2

Plocha vymenika tepla B55 pro bazen

Plocha výměny tepla je klíčovým parametrem určujícím výkonnost výměníků tepla, ať už jde o bazénové nebo deskové výměníky. Jak je vidět na uvedeném grafu, bazénový výměník B55 je nejmenším modelem ze všech modelů plášťových výměníků tepla v našem katalogu. Proto je určený pro malé zahradní bazény, ale také pro jacuzzi nebo nádrže s horkou vodou.

Způsob připojení bazénového výměníku tepla B55

Základem připojení bazénového výměníku tepla B55 (nebo jakéhokoli jiného výměníku od značky Nordic Tec) je princip protiproudu, který je níže znázorněný.

Bazénové výměníky jsou připojovány protiproudem

K1 - Připojení topné vody (vstup)
K2 - Připojení ohřívané vody  (odchod)
K3 - Připojení ohřívané vody  (vstup)
K4 - Připojení topné vody (odchod)

Bazénové výměníky jsou připojovány protiproudem za účelem dosažení maximální účinnosti výměníku B55

Princip protiproudu (jak na výše uvedeném ilustračním schématu) znamená, že ohřívací médium (nebo jiná látka na straně zásobování) musí proudit opačným směrem než ohřívaná voda, v tomto případě bazénová voda. U modelů s plášťovou trubkou z naší nabídky lze libovolně měnit směr toku tekutin, přičemž je však třeba si uvědomit, že bez dodržení principu protiproudu bude výměna tepla výrazně nižší, což znamená, že výměník nebude plnit očekávané požadavky.

Výměník tepla pro jacuzzi - B55

Pokud hledáte výměník tepla do jacuzzi, model B55 od Nordic Tec je skvělým řešením. Při správné konfiguraci a výkonu zdroje tepla dokáže úspěšně ohřát dokonce jacuzzi o objemu až 15 kubických metrů. Je také efektivním způsobem pro ohřev vody v jacuzzi, i když očekáváte vyšší teplotu než v běžném bazénu. Pokud máte zdroj tepla, může to být zařízení spalující otevřený oheň, například dřevěný kotel (jacuzzi ohřívané dřevem), krb, nebo i upravené domácí topení (například plynový kotel, uhlíkový kotel, peletový kotel nebo jakýkoli jiný způsob topení poháněný tepelnou pumpou, atd.). Určitě existuje možnost spojení okruhu jacuzzi a zdroje tepla pomocí tohoto výměníku tepla.
