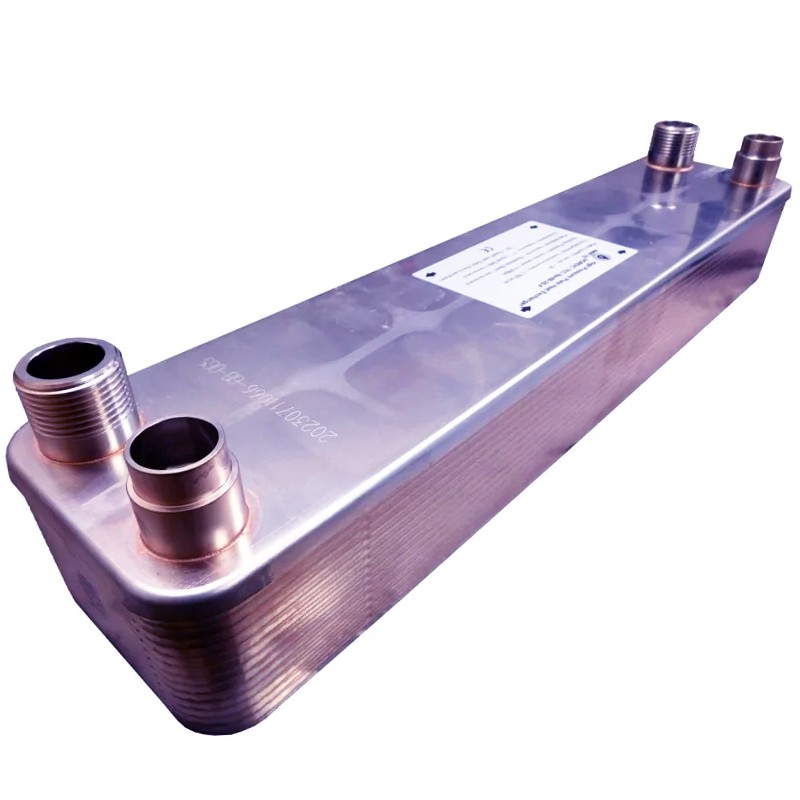

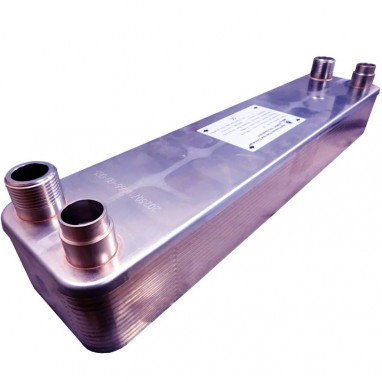

Výměník tepla pro freon - kondenzátor tepelného čerpadla 11 kW
Výměník tepla pro freonové tepelné čerpadlo (jako parník - kondenzátor tepelného čerpadla) nebo pro chladicí agregáty a klimatizace.
Výměník tepla freonový Ba-68-16-F je obvykle používán jako vyparník - kondenzátor v tepelných čerpadlech nebo podobných zařízeních, jako jsou chladicí agregáty a klimatizace, kde je vyžadována výměna tepla mezi plynem a kapalinou. Základním rozlišovacím prvkem tohoto modelu oproti běžným deskovým výměníkům tekutina-tekutina je odolnost vůči vysokým tlakům, které generují plyny, freony, látky typu R a podobné.
Technické detaily - výměník tepla pro tepelné čerpadlo - Ba-68-16-F vyparník - kondenzátor 11 kW:
- Materiál: nerezová ocel 316L, pájena vakuumovou metodou s použitím Cu
- Výhřevný výkon pro tepelné čerpadlo / klimatizační jednotku / chladicí agregát: 11 kW
Parametr: Strana freonu R410a;
Teplota skraplávání = 40ºC, Strana kapaliny: Voda;
Teplota VSTUPU= 32ºC; Teplota VÝSTUPU = 37 ºC
- Připojení pro freon / plynové médium: ϕ22 - 7/8" pro pájení
- Připojení pro kapalné médium: 1" - DN 25
- Pracovní tlak: do 45 barů
- Zkušební tlak před uvedením do provozu: > 60 barů
- Průtok: 22 m3/h
- Způsob připojení: protiproudový
Plocha výměny tepla výměníků tepla freonových Ba-68-16-F - 1,09 m²
Výměník tepla freonový Ba-68-16 je jedním z menších výměníků pro plyn ve řadě Ba-68. S plochou 1,088m² je skvělým řešením pro manipulaci s agregáty pracujícími s R410a, R32 a podobnými médii s výkonem až 10-11 kW. Pokud potřebujete větší freonové výměníky pro větší tepelná čerpadla nebo větší klimatizační jednotky, na výše uvedeném grafu si můžete prohlédnout plochy nabízené jinými modely z této řady. Všechny freonové výměníky Ba-68-F najdete v našem obchodě.

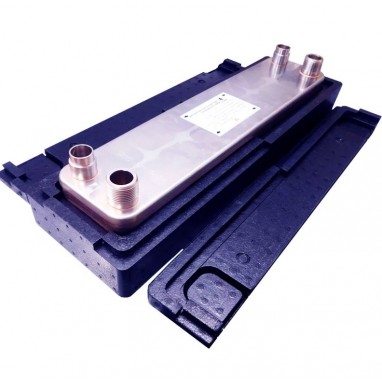

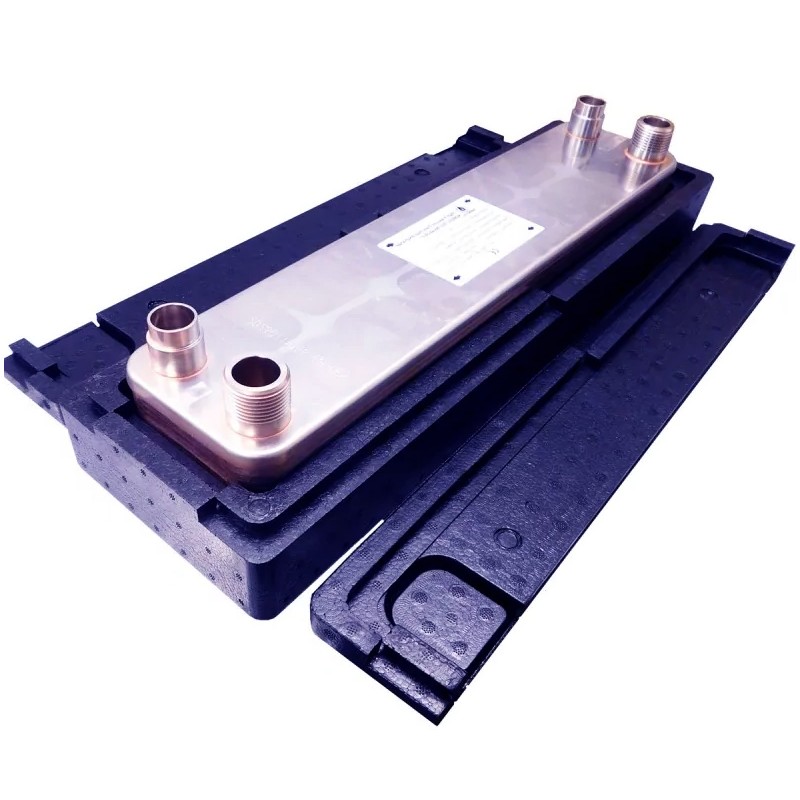

Plynový výměník tepla Ba-68-16-F je k dispozici ve variantě bez izolace nebo s tepelnou izolací, která dále zvyšuje jeho výkon.
Rozměry - výměníků tepla freonových Ba-68-16-F
(A) - 526 mm
(B) - 119 mm
(F) - 46 mm
(C) - 470 mm
(D) - 63 mm
