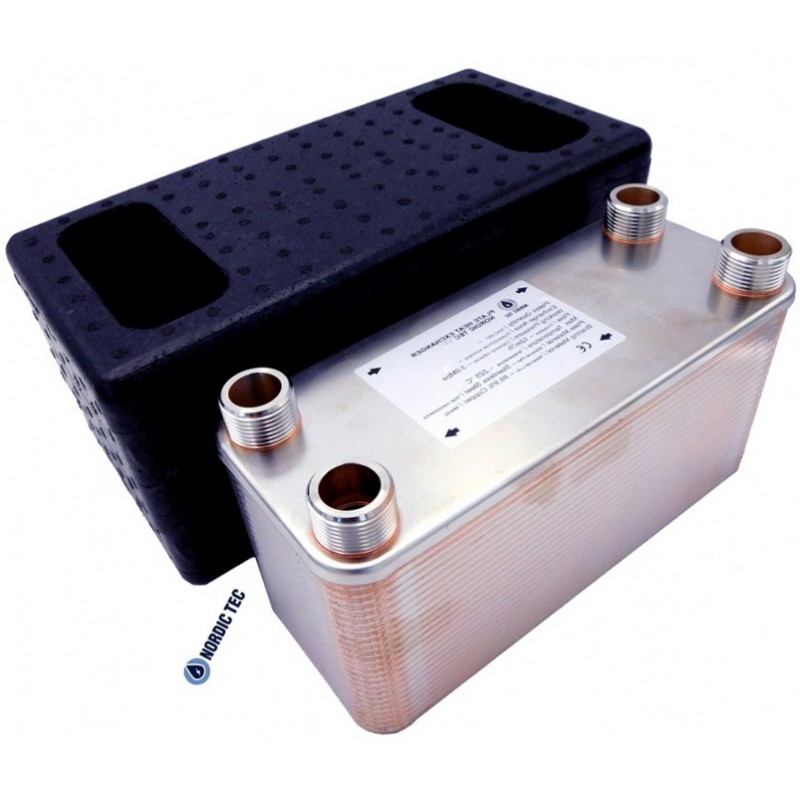

Výměník tepla Ba-115-70 2" (DN50) 350-580kW

Výměník tepla Nordic Tec Ba-115-70 - připojení 2" (DN50), 70 desek

Pájený deskový výměník tepla z nerezové oceli s mědí, s přípojkami 2", 70 desek

Technické údaje - Výměník tepla Nordic Tec Ba-115-70 2"

• Nerezová ocel 316L, pájená s 99,9% Cu
• Topný výkon - od 350 do 580 kW v závislosti na teplotě přívodu
• Připojení: 4x 2 "(DN50)
• Pracovní tlak - až 30 bar
• Zkušební tlak - 45-60 bar
• Maximální pracovní teplota: do + 230 ° C
• Průtok - 45 m3 / h



Teplosměnna plocha - Plocha výměny tepla výměníku Ba-115-70 - 8,050 m²

ve srovnání s jinými deskovými výměníky této série (Ba-115)

Výměník tepla Ba-115-70 s přípojkou 2" má výměnnou plochu 8,05 m². Jak je vidět v grafu výše, stále nejde o největší model ze série Ba-115. Pokud vaše aplikace vyžaduje výměníky s větším počtem desek nebo s větší výměnnou plochou, podívejte se také na větší modely, například výměník Ba-115-80 s přípojkou 2".

Tato série zahrnuje alternativně také modely až se 160 a 170 deskami.

Rozměry - výměníku Ba-115-70

(A) - 535 mm
(B) - 253 mm
(F) - 182 mm
(C) - 456 mm
(D) - 174 mm
