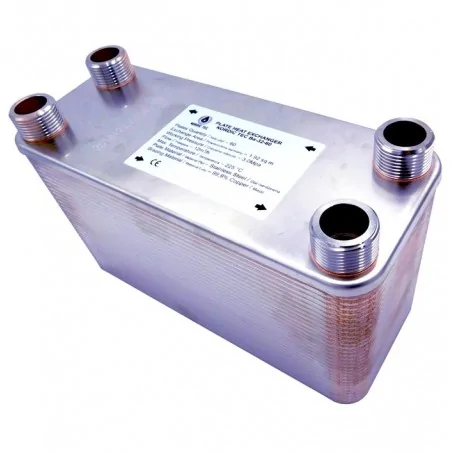

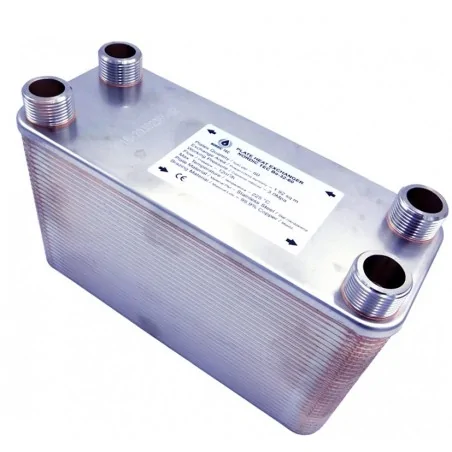

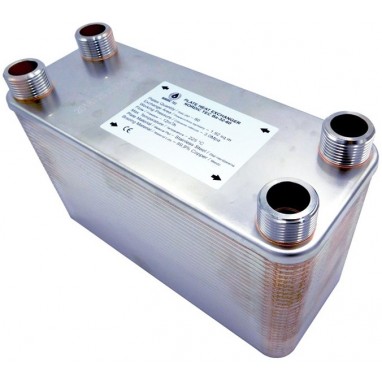

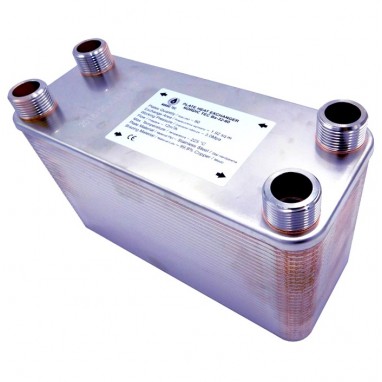

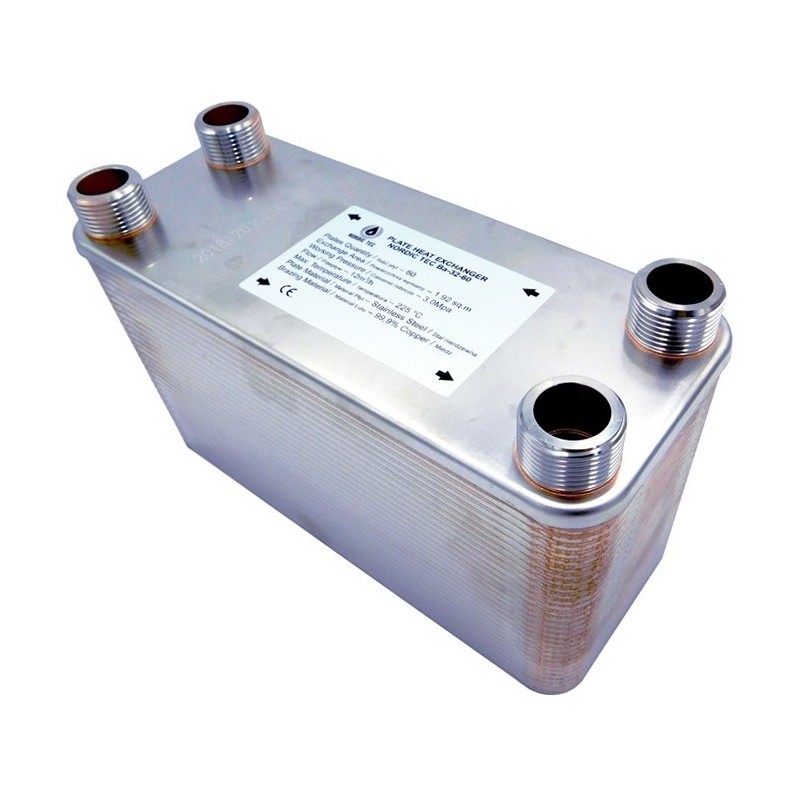

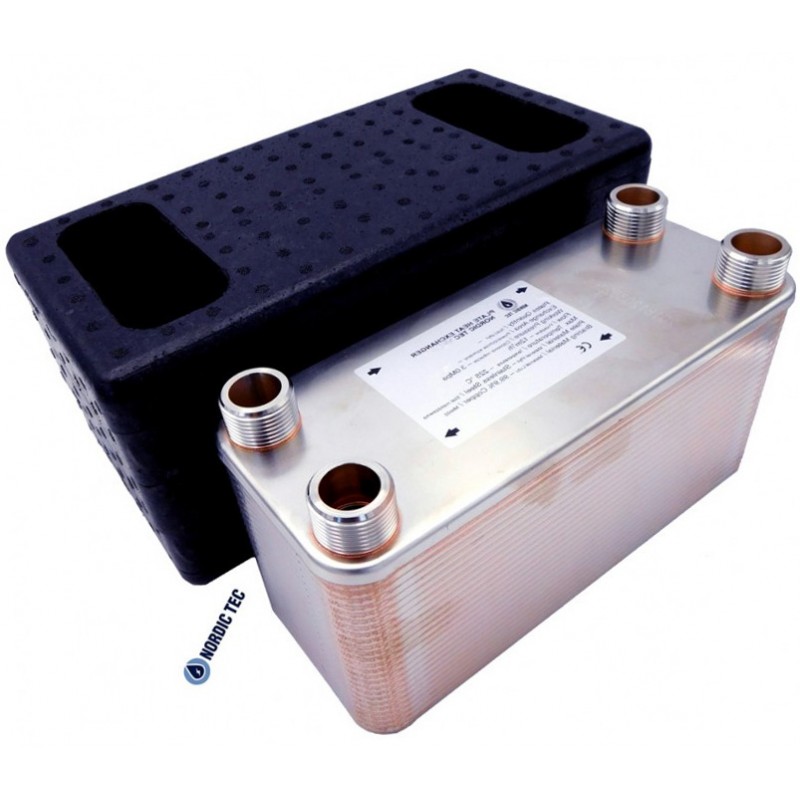

Tepelný výměník od firmy Nordic Tec Ba-115-110
připojení 2" (DN50), 110 desek
Technické údaje – deskový výměník tepla se 110 deskami – NORDIC TEC Ba-115-110
- Nerezová ocel 316L, pájená s 99,9% Cu
- Topný výkon - od 500 do 880 kW (v závislosti na teplotě přívodu)
- Připojení: 4x 2" (DN50)
- Pracovní tlak - až 30 bar
Zkušební tlak - 45-60 bar
- Maximální pracovní teplota: do + 230 ° C
- Průtok - 45 m3 / h
Plocha desek deskového výměníku Ba-115-110: 12,65 m²
ve srovnání s jinými deskovými výměníky této série – Ba-115 2"
Velikost zařízení - deskového výměníku Ba-115-110
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 279 mm
Deskový výměník tepla Nordic Tec se 110 deskami je navržen pro provoz v protiproudém režimu
Při instalaci výše uvedeného výměníku tepla – ať už v topném nebo chladicím systému – je důležité mít na paměti, že se jedná o klasický deskový výměník tepla s protiproudým tokem, stejně jako všechny deskové výměníky značky Nordic Tec. To znamená, že pro napájecí připojení si můžeme zvolit libovolný kanál, avšak bez ohledu na zvolenou stranu musí médium v druhém kanálu proudit v opačném směru než médium v napájecím kanálu. Jinými slovy – média ve dvou kanálech deskového výměníku tepla musí proudit proti sobě.
Ignorování zásady protiproudu je stále častou chybou při montáži výměníků tepla a vede především ke snížení schopnosti přenosu tepla. Odhaduje se, že deskový výměník připojený v takzvaném „paralelním“ režimu (kdy obě média proudí stejným směrem) ztrácí přibližně 30–40 % své účinnosti. Pouze výměníky tepla speciálně navržené pro paralelní tok mají být takto zapojeny – a výrobce by to měl výslovně uvést.
