Dodávka na paletě - informujte se u prodejce o nákladech na dopravu a dostupnosti - pokud máte zájem o nákup, požádejte o proformu.

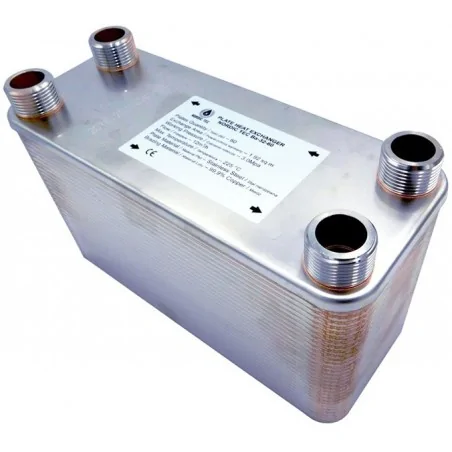

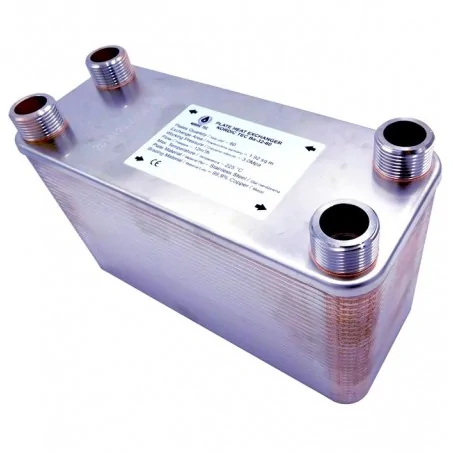

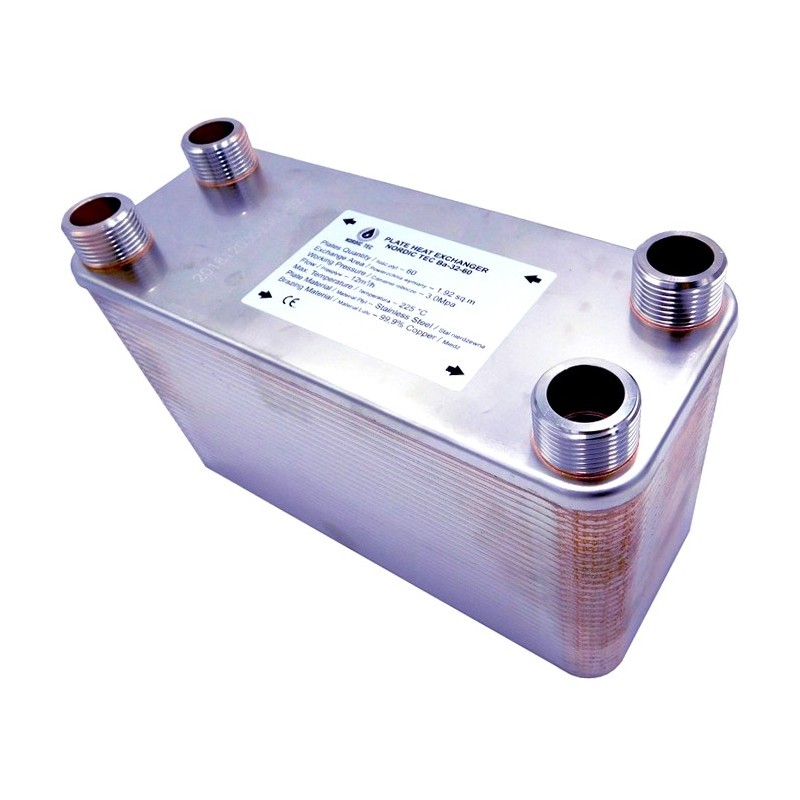

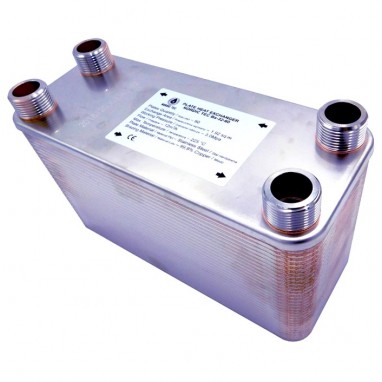

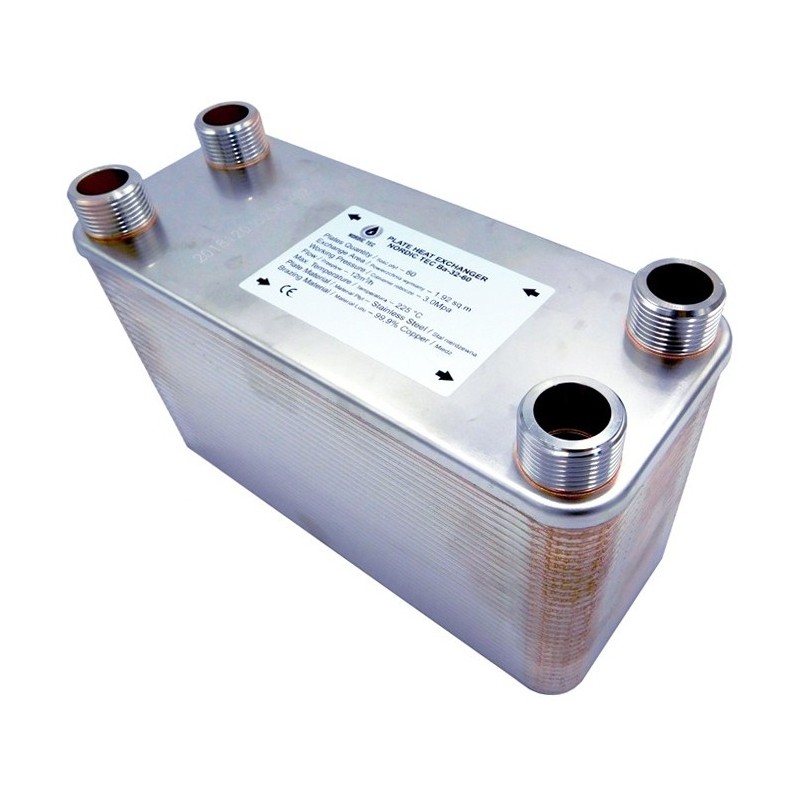

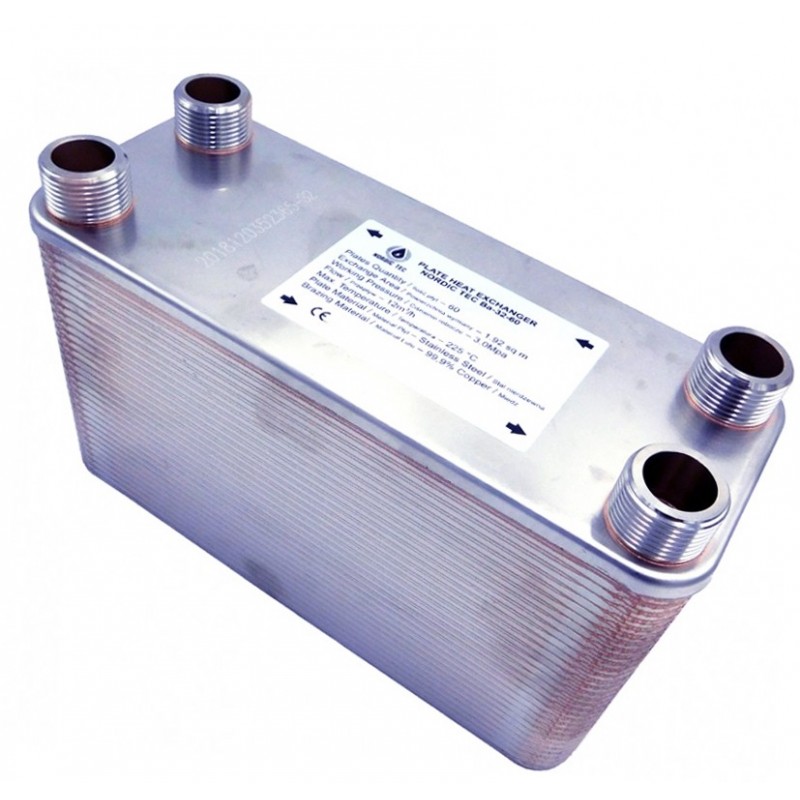

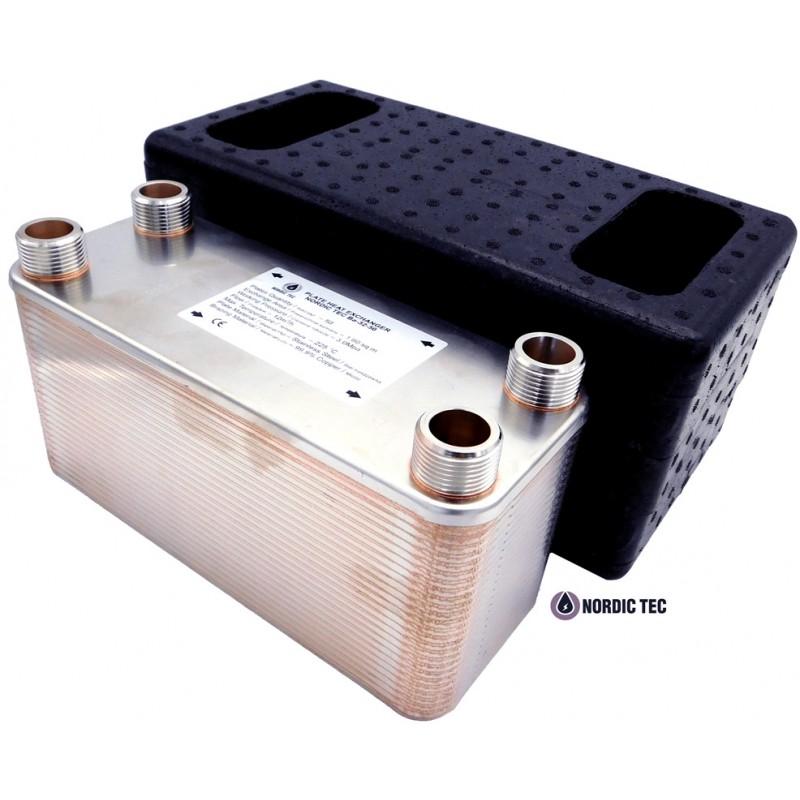

Tepelný výměník - připojení 2" (DN50), 120 desek
Technické údaje – deskový výměník tepla se 120 deskami – NORDIC TEC Ba-115-120
ve srovnání s jinými výměníky této série – Ba-115-2"
Deskový výměník tepla se 120 deskami je bezpochyby model průmyslových rozměrů určený pro náročné aplikace, jako je vytápění vícepodlažních obytných budov nebo komerčních objektů. Zvládne také systémy, které vyžadují velmi vysokou účinnost přenosu tepla, například nízkoteplotní zdroje tepla, tepelná čerpadla apod. Může být rovněž použit pro připojení velkých objektů k síti dálkového vytápění.
Plocha desek tohoto modelu činí přibližně 14 m². Pokud potřebujete ještě větší výměnnou plochu, můžete zvážit i mírně větší modely – například verzi se 130 deskami, tedy Ba-115-130, nebo verzi se 140 deskami, tedy Ba-115-140.
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm
Při instalaci výše uvedeného deskového výměníku tepla – ať už v topném, nebo chladicím systému – je důležité pamatovat na to, že se jedná o klasický deskový výměník tepla s protiproudým tokem, stejně jako všechny výměníky tepla Nordic Tec. To znamená, že si můžeme libovolně zvolit jeden ze dvou kanálů jako vstupní, ale bez ohledu na zvolený směr musí médium v druhém kanálu proudit opačným směrem. Jinými slovy – média v obou kanálech výměníku musí proudit proti sobě.
Ignorování tohoto pravidla o protiproudu je stále častou chybou při instalaci deskových výměníků a vede především ke snížení účinnosti přenosu tepla. Odhaduje se, že deskový výměník zapojený v takzvaném paralelním proudu (obě média proudí stejným směrem) ztrácí přibližně 30–40 % své účinnosti. Deskové výměníky navržené speciálně pro paralelní tok by měly být instalovány podle této specifikace a výrobce by měl poskytnout přesné pokyny k tomuto způsobu zapojení.
