94deskový výměník tepla Nordic Tec s přírubovým připojením, tj. s přírubami o velikosti DN65. Níže jsou uvedeny podrobnosti:

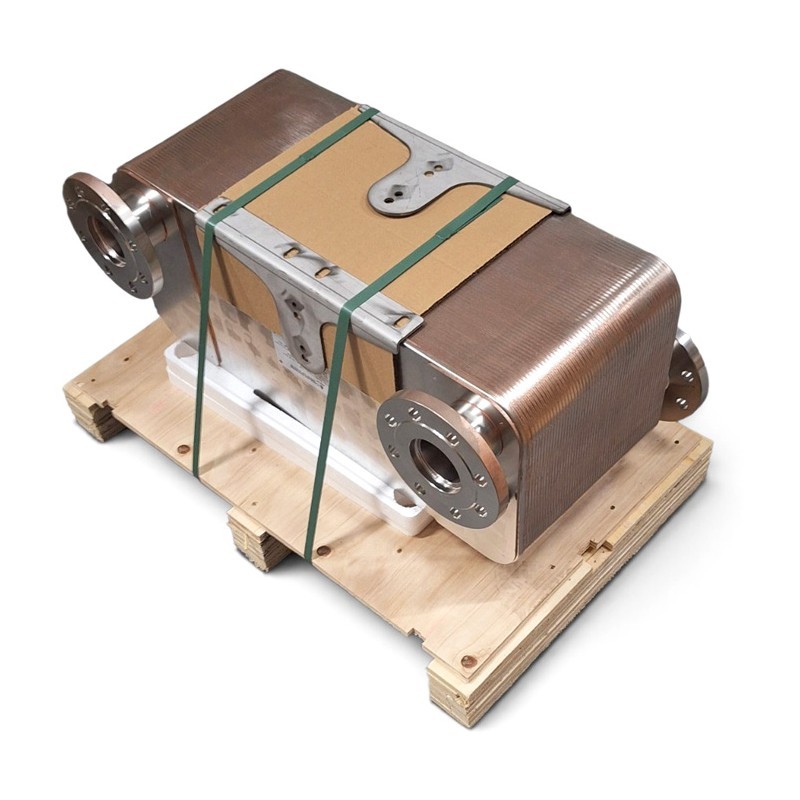

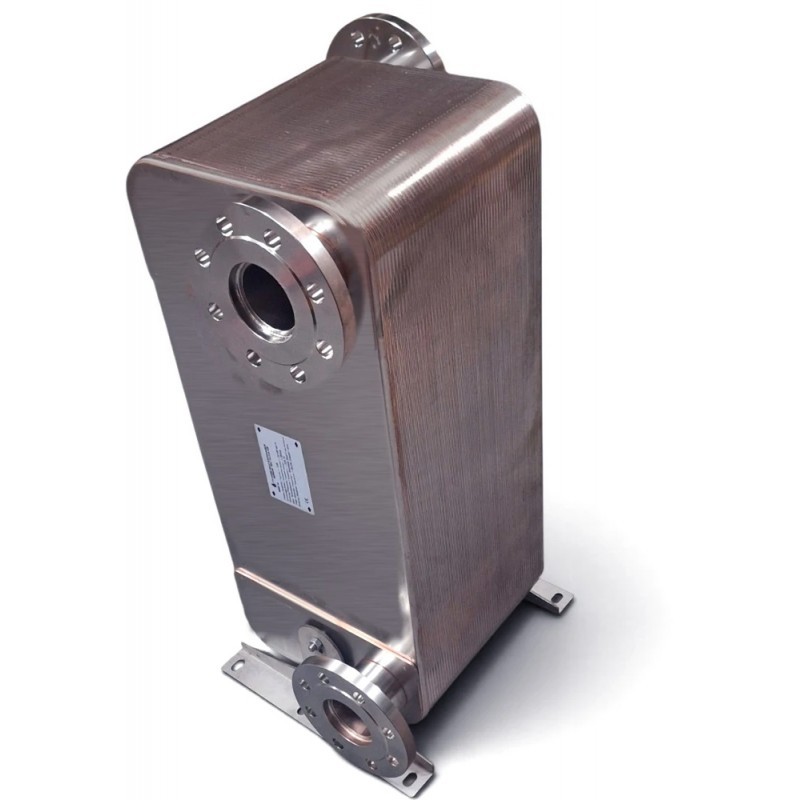

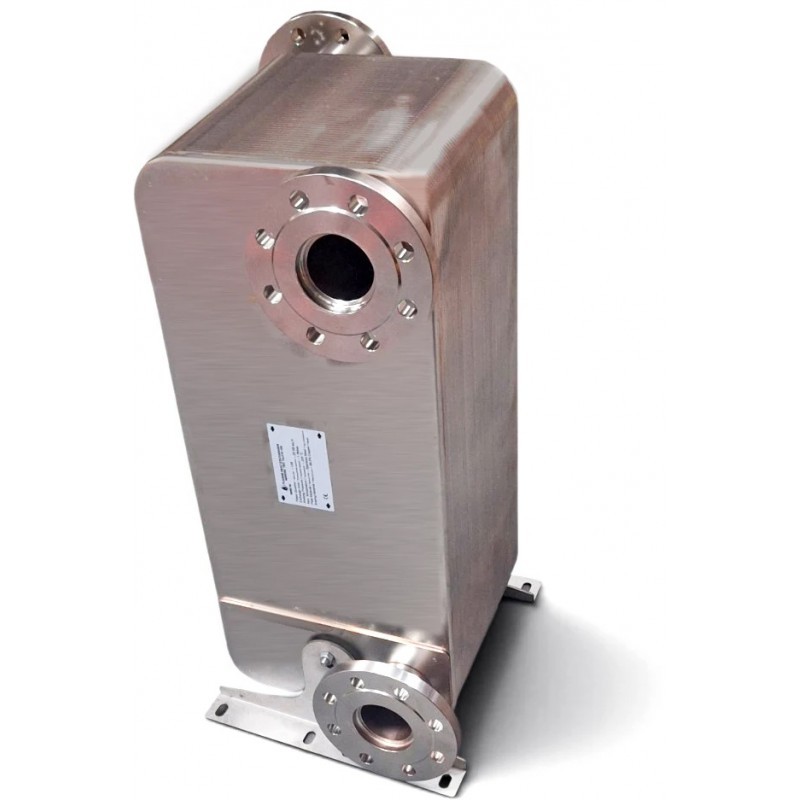

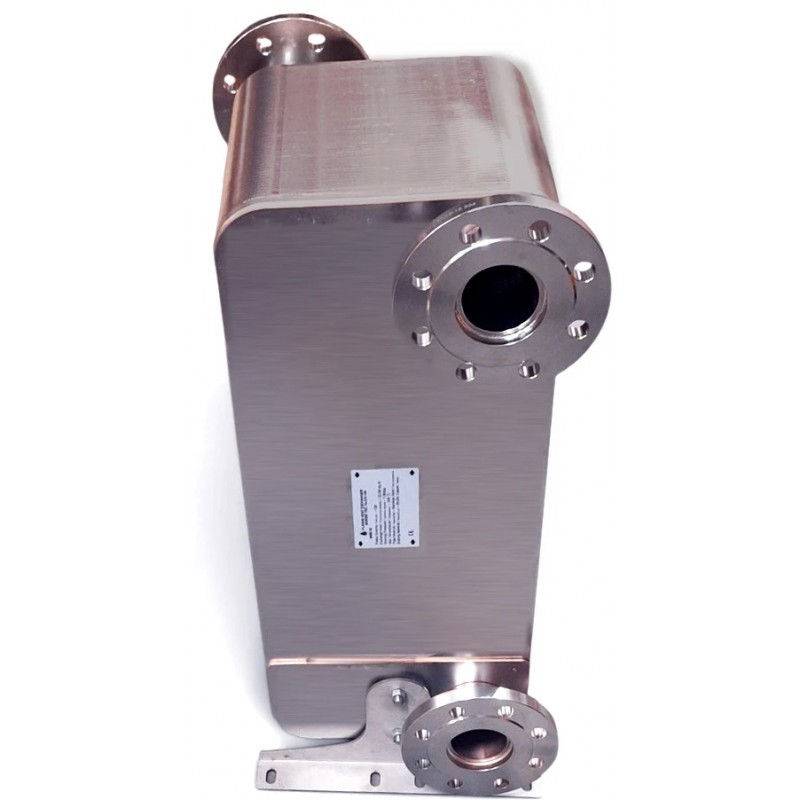

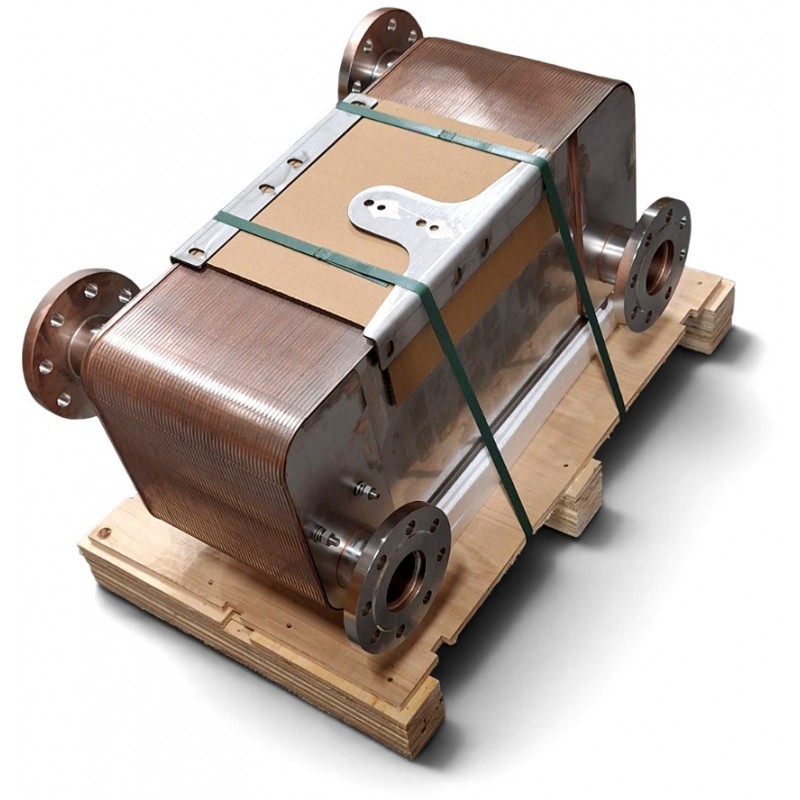

Ilustrační fotografie – mohou zobrazovat výměník s podobným počtem desek. Technický popis je závazný.
☑️✅ Kontaktujte nás – připravíme vám nabídku včetně podrobností o dodání.
Nordic Tec · řada Fa-210
Pájený deskový výměník s přírubami místo závitů. Připojuje se přímo k přírubovým armaturám a potrubí ve velkých kotelnách, předávacích stanicích a průmyslových zařízeních.
EN 1092-1 typ 01 PN10/PN16 nerezová ocel 316 nožičky v baleníshoda se směrnicí PED
DN65
Plný průřez bez redukcí
Čtyři příruby 2,5" odpovídají běžným přírubovým armaturám. Nepotřebujete redukce ani závitové přechody, které zvyšují tlakovou ztrátu a riziko netěsnosti.
2 + 2
Připojení z obou stran
Dvě příruby na přední desce (F2, F4) a dvě na zadní (Q1, Q3). Každý okruh připojíte z jiné strany, což zpřehlední potrubí v kotelně.
19,74 m²
Velká teplosměnná plocha
94 prolisovaných desek po 0,210 m² vytváří turbulentní proudění. Výsledkem je účinný přenos tepla při poměrně nízké tlakové ztrátě. Model s 94 deskami má o cca 18 % větší teplosměnnou plochu než Fa-210-80 a o 47 % větší než Fa-210-64 – při stejném připojení DN65.
| Počet desek | 94 |
|---|---|
| Připojení | 4 × příruba DN65 (2,5"), EN 1092-1 typ 01, PN10/PN16 |
| Teplosměnná plocha | 19,74 m² (0,210 m² / deska) |
| Jmenovitý průtok | 120 m³/h |
| Provozní / zkušební tlak | 10 bar / 20 bar |
| Rozsah teplot | -190 / +225 °C |
| Materiál desek | nerezová ocel 316, tloušťka 0,4 mm |
| Pájka | měď 99,9 % Cu, pájení ve vakuové peci |
| Zapojení | protiproudé |
| Rozměry (š × v) | 319 × 736 mm, základna s nožičkami 358 mm |
| Rozteč připojení | 188 × 603 mm |
| Hloubka | 240 mm (±3 mm) |
Rozměry v mm. F2/F4 – připojení vpředu, Q1/Q3 – vzadu. Hloubka závisí na počtu desek (NP).
✓ Předávací stanice a oddělení otopných okruhů ve velkých budovách
✓ Kotelny bytových, komerčních a průmyslových objektů
✓ Ohřev teplé vody při vysoké spotřebě
✓ Média voda–voda nebo voda s přídavkem glykolu
1 Naplánujte místo s přístupem z obou stran. Připojení jsou vpředu i vzadu, proto výměník nemůže stát u stěny jako závitový model řady Ba.
2 Postavte výměník na nožičky na rovnou podlahu nebo základ.
3 Připojte okruhy protiproudně přes protipříruby DN65 dle EN 1092-1, s těsněním a šrouby pro PN16.
4 Doplňte filtry a uzavírací ventily, abyste výměník mohli snadno čistit od vodního kamene a usazenin.
Modely do 108 desek mají příruby DN65, od Fa-210-120 výše příruby DN80 (3").
| Model | Desky | Připojení | Plocha | Hloubka |
|---|---|---|---|---|
| Fa-210-64 | 64 | DN65 | 13,44 m² | 168 mm |
| Fa-210-80 | 80 | DN65 | 16,80 m² | 207 mm |
| Fa-210-94 ◀ | 94 | DN65 | 19,74 m² | 240 mm |
| Fa-210-108 | 108 | DN65 | 22,68 m² | 275 mm |
| Fa-210-120 | 120 | DN80 | 25,20 m² | 303 mm |
| Fa-210-132 | 132 | DN80 | 27,72 m² | 332 mm |
| Fa-210-144 | 144 | DN80 | 30,24 m² | 361 mm |
| Fa-210-156 | 156 | DN80 | 32,76 m² | 390 mm |
Než objednáte – důležitá omezení
• Pouze okruhy kapalina–kapalina: výměník není určen pro plyny, F-plyny ani chladiva.
• Žádná média agresivní vůči oceli a mědi, např. neupravená, studniční, dešťová, říční, slaná a demineralizovaná voda nebo voda s bazénovou chemií.
• Fa-210 není určen k ohřevu bazénů.
• U setrvačných zdrojů tepla (např. krb s teplovodním výměníkem) hrozí při příliš malém výměníku přehřátí soustavy. V případě pochybností nás požádejte o návrh.
Čím se Fa-210 liší od výměníků řady Ba?
Princip funkce je stejný. Fa-210 má příruby místo závitů a připojení z obou stran – a je to největší řada Nordic Tec.
Jaké příruby se hodí k Fa-210-94?
Protipříruby DN65 dle EN 1092-1 se jmenovitým tlakem PN10 nebo PN16 – ploché (typ 01) nebo s krkem (typ 11); obě mají stejné připojovací rozměry.
Co znamená označení Fa-210-94?
„Fa“ označuje ocelový deskový výměník s přírubovým připojením, „210“ – 0,210 m² teplosměnné plochy jedné desky, „94“ – počet desek.
Nevíte, který model zvolit?
Pošlete nám výkon a teploty okruhů a my vám vybereme výměník pro vaši soustavu.
