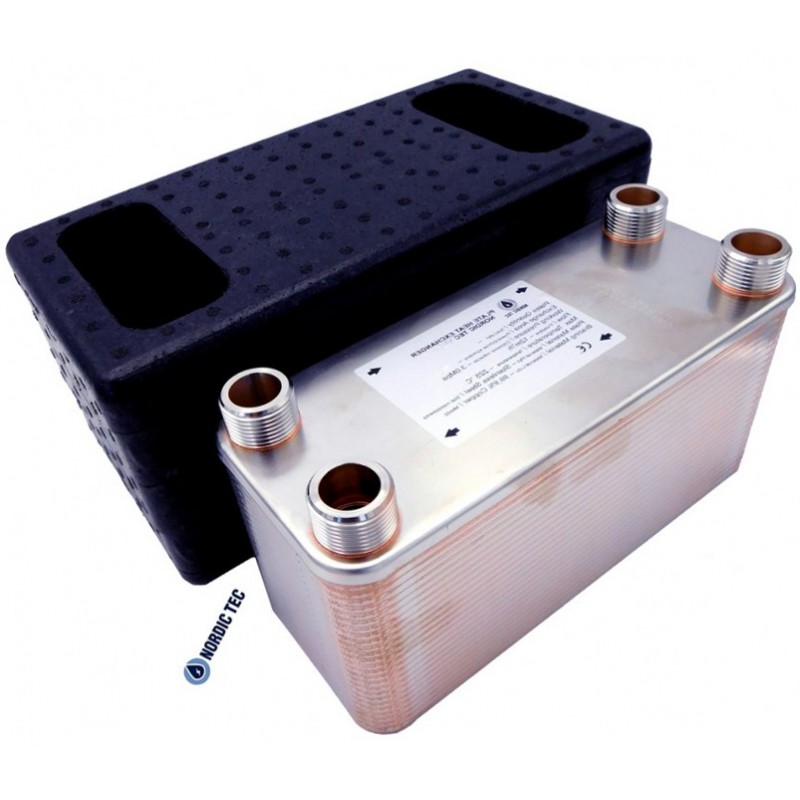

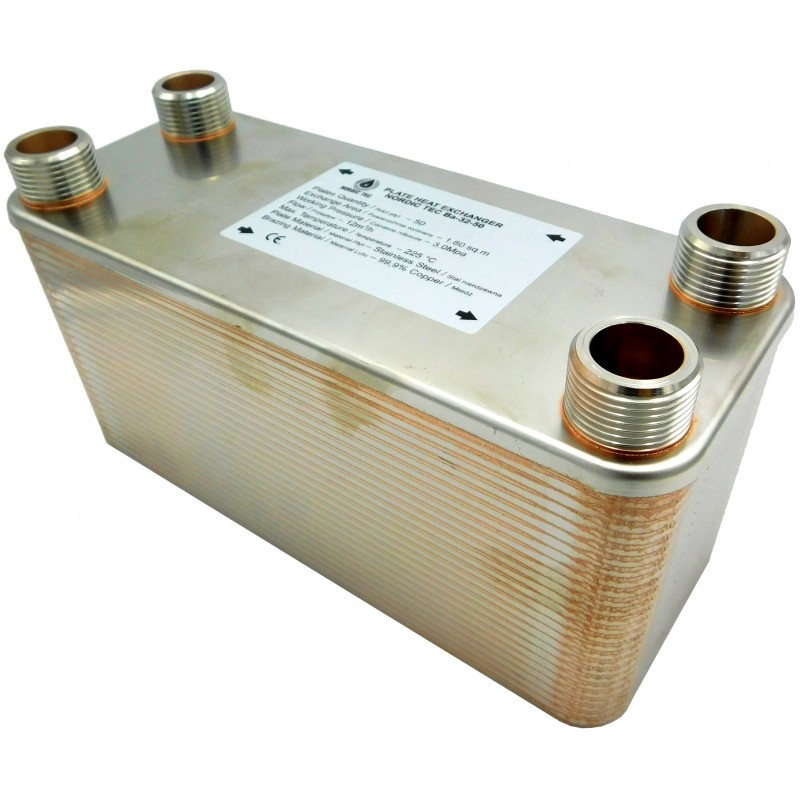

Výměník tepla Ba-115-40 2" (DN50) 200-350kW

Výměník tepla Nordic Tec Ba-115-40 - připojení 2" (DN50), 40 desek

Deskový výměník tepla 40 desek - a výstupem o průměru 2 palce

Technické údaje:

• Nerezová ocel 316L, pájená s 99,9% Cu
• Topný výkon - od 200 do 350 kW v závislosti na teplotě přívodu
• Připojení: 4x 2 "(DN50)
• Pracovní tlak - až 30 bar
• Zkušební tlak - 45-60 bar
• Maximální pracovní teplota: do + 230 ° C
• Průtok - 45 m3 / h

Teplosměnna plocha - Plocha výměny tepla výměníku Ba-115-40 - 4,60 m²

Pájený deskový výměník tepla ve srovnání s jinými modely podobné velikosti z katalogu značky NORDIC TEC. Všechny výše uvedené výměníky jsou vybaveny přípojkami o průměru 2 palce. Jak je patrné z grafu, model Ba-115-40 s výměnnou plochou 4,60 m² patří mezi nejmenší výměníky s tímto relativně velkým připojením.

Výměník tepla Ba-115-40 je složen ze 40 nerezových desek, přičemž každá z nich má plochu 0,115 m². Celkově tak vytváří výměnnou plochu 4,6 m², což je dostatečně velká hodnota pro zvládnutí mnoha průmyslových aplikací. Často se používá ve spojení s velkými systémy tepelných čerpadel, ale i v oblasti vícepodlažní bytové výstavby nebo ve veřejných budovách.

Model Ba-115-40 je v současné době nejmenším výměníkem dostupným ve standardní nabídce série Ba-115, nicméně i tak patří k poměrně velkým modelům, které nejsou určeny pro klasické rodinné domy. Pokud hledáte výměníky s ještě větší výměnnou plochou, doporučujeme nahlédnout do nabídky dalších modelů uvedených v grafu – například Ba-115-60 nebo Ba-115-80. Řada Ba-115 zahrnuje modely s plochou až do 20 m² a počtem desek až 170 nebo 180 kusů.

Rozměry - výměníku Ba-115-40

(A) - 535 mm
(B) - 253 mm
(F) - 110 mm
(C) - 456 mm
(D) - 174 mm
