Jak vybrat expanzní nádobu pro topný systém?

Výběr vhodné expanzní nádoby je klíčovým prvkem zajišťujícím bezpečnost a hladký provoz topné soustavy. Jej hlavní funkcí je kompenzace tlakových změn, což chrání systém ústředního topení a teplé užitkové vody před poškozením. Na trhu jsou dostupné dva základní typy expanzních nádob: otevřené a membránové, z nichž každý má své specifické použití a výhody. Při výběru expanzní nádoby je třeba věnovat pozornost třem klíčovým parametrům: objemu, předepnutí a materiálu provedení. Správně zvolený model nejen stabilizuje provoz systému, ale také zvyšuje jeho energetickou účinnost, což se promítá do nižších provozních nákladů. Proto je vhodné pečlivě analyzovat potřeby vaší soustavy, abyste se v budoucnu vyhnuli problémům. Nesmíme zapomínat na pravidelnou údržbu a periodickou výměnu expanzní nádoby. Zanedbání těchto činností může vést k poruchám a nákladným opravám. Správná instalace a systematická kontrola technického stavu jsou zárukou dlouhé a bezporuchové činnosti celého systému. Každá soustava má své specifické požadavky, proto by výběr expanzní nádoby měl být přizpůsoben jejím parametrům. Znalost klíčových zásad usnadní správné rozhodnutí a zajistí bezpečný a efektivní provoz topného systému.

Co je expanzní nádoba a jak funguje?

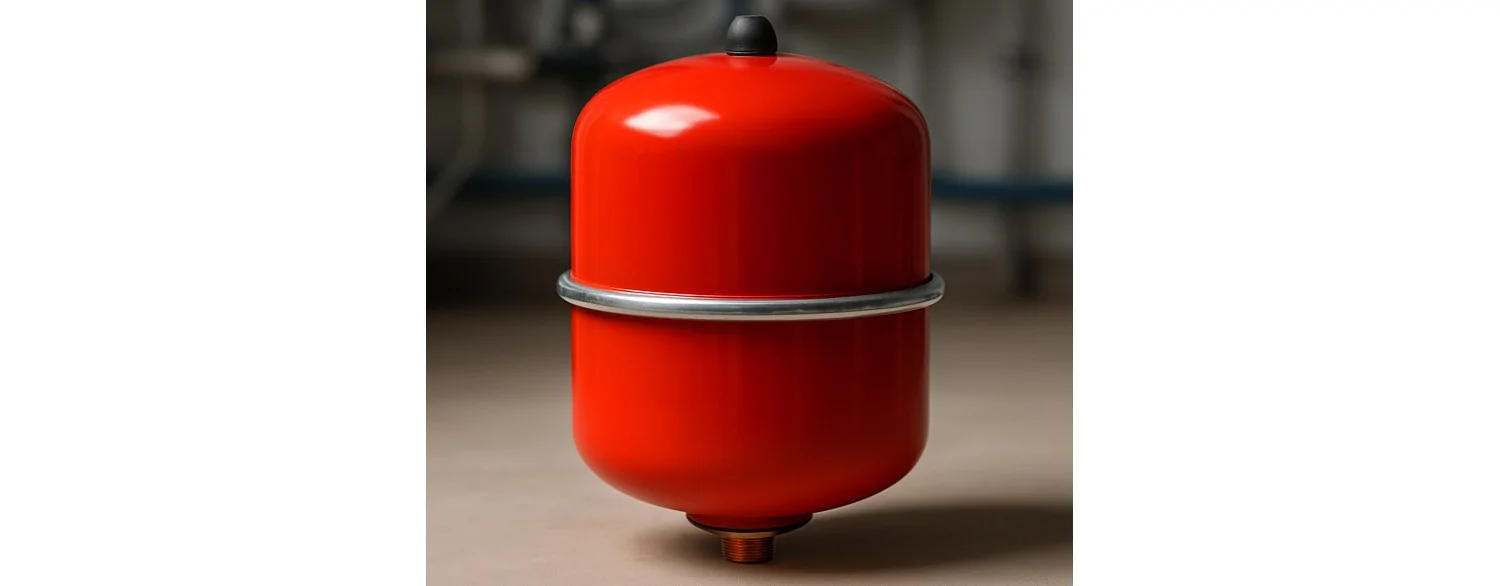

Expanzní nádoba je klíčovým prvkem uzavřených topných systémů a instalací teplé užitkové vody. Jej hlavní funkcí je kompenzace změn objemu vody způsobených teplotními výkyvy, čímž zabraňuje nebezpečným tlakovým špičkám. Skládá se ze dvou komor oddělených pružnou membránou, která se dynamicky přizpůsobuje změnám objemu kapaliny, čímž zajišťuje stabilní provoz celého systému. Na rozdíl od otevřených expanzních nádob, které se instalují v nejvyšším bodě soustavy a používají se hlavně v systémech s kotly na tuhá paliva, membránové modely nabízejí větší univerzálnost. Jejich uzavřená konstrukce účinně stabilizuje tlak, což se promítá do vyšší účinnosti a bezpečnosti instalace. Největší výhodou expanzních nádob je přesná regulace tlaku, klíčová pro moderní topné systémy. Stabilní provozní parametry nejen zvyšují energetickou účinnost, ale také prodlužují životnost celé instalace. Při výběru vhodného modelu je vhodné zohlednit specifika systému a individuální potřeby uživatele.

Skladem

Výměník tepla Ba-16-26 18-35kW 1"

NT Ba-16-26

2 599,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-16-32 20-40kW 1"

NT Ba-16-32

2 799,00 Kč

Přidat do košíku

Skladem

Odtokový Odvodňovací žlab do garáže NORDIC TEC sada se 2 rameny

Odvodnovaci-zlab-garaz-sada-1

3 799,00 Kč

Přidat do košíku

Předepnutí expanzní nádoby

Výběr správné expanzní nádoby je klíčový pro hladký provoz topné soustavy. Aby systém fungoval efektivně a bez poruch, je třeba zohlednit několik důležitých parametrů. Především je důležité předepnutí, které musí být přizpůsobeno specifikům instalace. Důležitý je také nárůst objemu vody způsobený teplotními změnami, dále hustota vody při klidové teplotě a celkový objem vody v systému. Správné nastavení těchto hodnot pomáhá předejít problémům spojeným s nadměrným vzrůstem tlaku a zajišťuje stabilní provoz celé instalace. Jedním z klíčových parametrů expanzní nádoby je její předepnutí, které by mělo být přizpůsobeno specifikům instalace. Doporučené hodnoty jsou:

1. 3,5 baru – pro systémy teplé užitkové vody
2. 2,5 baru – pro solární systémy,
3. 1,5 baru – pro instalace ústředního topení

Správný tlak stabilizuje provoz systému, zabraňuje prudkým výkyvům, které by mohly vést k poruchám nebo snížení účinnosti instalace.

Objem expanzní nádoby

Výběr správného objemu expanzní nádoby by měl zohledňovat roztažnost vody vlivem teploty. Optimální objem je přibližně 4-5 % celkového objemu vody v systému. Takový poměr účinně kompenzuje nárůst objemu kapaliny, minimalizuje riziko nadměrného vzrůstu tlaku, který by mohl vést k poškození instalace. Je třeba mít na paměti, že voda v systému může zvětšit svůj objem maximálně o 4 %, což je nutné zohlednit při výběru vhodné nádoby.

Jak vybrat expanzní nádobu podle typu instalace?

Výběr expanzní nádoby pro topnou soustavu vyžaduje zohlednění několika klíčových faktorů: typu kotle, provozního tlaku a specifik systému. V uzavřených systémech, zejména těch s plynovými nebo olejovými kotly, expanzní nádoba stabilizuje tlak, což ovlivňuje bezpečnost a účinnost celé instalace. Aby se předešlo problémům spojeným s nadměrným vzrůstem tlaku, je nutné zvolit model odpovídající parametrům systému. V systémech ústředního topení expanzní nádoba spolupracuje s plynovými a olejovými kotli a její výběr závisí na specifikách instalace. V případě kotlů na tuhá paliva se používají otevřené expanzní nádoby, instalované v nejvyšším bodě okruhu. Správně zvolená nádoba umožňuje udržovat stabilní tlak a zajistit bezpečný provoz systému. V instalacích teplé užitkové vody expanzní nádoba kompenzuje nárůst objemu vody při ohřevu, čímž chrání systém před poškozením. Pro účinnou regulaci tlaku a bezporuchový provoz instalace je nutné zvolit model s odpovídajícím objemem a parametry přizpůsobenými specifikům systému.

• Podívejte se také ☑️✅ : Výměníky tepla v různých velikostech připojení | Nordic Tec

Skladem

Výměník tepla Ba-12-20 3/4"&1/2" 5-20kW

NT Ba-12-20 3/4&1/2"

1 769,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-27-20 5/4" 15-40kW

NT Ba-27-20

3 469,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-115-70 2" (DN50) 350-580kW

NT Ba-115-70

33 699,00 Kč

Přidat do košíku

Expanzní nádoba v systému ústředního topení

V systémech ústředního topení hraje expanzní nádoba klíčovou roli při stabilizaci tlaku v uzavřených topných okruzích. To je obzvláště důležité u plynových a olejových kotlů, kde tlakové výkyvy mohou negativně ovlivnit provoz instalace. Výběr vhodného modelu by měl zohledňovat parametry systému, jako je provozní teplota, tlak a objem vody. V instalacích s kotli na tuhá paliva se používají otevřené expanzní nádoby, instalované v nejvyšším bodě systému. Takové uspořádání umožňuje volné rozpínání vody a zabraňuje prudkým tlakovým změnám. Správný výběr expanzní nádoby má zásadní význam pro účinnost a bezpečnost celého topného systému.

Expanzní nádoba v instalaci teplé užitkové vody

V instalacích teplé užitkové vody expanzní nádoba kompenzuje nárůst objemu vody vlivem teploty. Bez tohoto prvku by tlak v systému mohl vzrůst na úroveň ohrožující jeho komponenty, což by mohlo vést k poruše. Proto by výběr vhodného modelu měl zohledňovat jak provozní tlak, tak objem systému. Zásobník teplé užitkové vody často vyžaduje použití expanzní nádoby, aby se udržela stabilita tlaku a ochránila instalace před poškozením. Správný výběr tohoto prvku ovlivňuje životnost a účinnost celého systému. Již ve fázi projektování instalace je vhodné věnovat pozornost parametrům expanzní nádoby, aby se v budoucnu předešlo provozním problémům.

Skladem

Čerpadlová skupina s třícestným ventilem pro podlahové topení | Nordic Tec GPN-180mm-3DR

CZ-cerpadlova-skupina-GPN-180-3DR

2 649,00 Kč

Přidat do košíku

Skladem

SERVOPOHON Elodrive ST10 10Nm 230V pro směšovací ventily

ST10

1 Reviews

2 099,00 Kč

Přidat do košíku

Skladem

Rozdělovač topení pro Čerpadlové skupiny | Nordic Tec 2-4

CZ-separator-rozdelovac-2-4

2 450,00 Kč

Přidat do košíku

Jak správně nainstalovat expanzní nádobu?

Správná instalace expanzní nádoby je klíčová pro stabilní provoz topného systému a jeho dlouhou životnost. Aby účinně kompenzovala tlakové změny v instalaci, musí být umístěna na vhodném místě. Nejčastěji se instaluje na přívodním nebo vratném potrubí – výběr závisí na specifikách systému. Vhodné umístění ovlivňuje nejen účinnost činnosti, ale také bezpečnost celé instalace. Jednou z nejčastějších chyb je nevhodné umístění nádoby, což vede k tlakovým výkyvům a může způsobit poruchu. Proto je před instalací vhodné pečlivě prostudovat návod výrobce a specifika instalace. Správné upevnění expanzní nádoby zlepšuje její funkci, snižuje riziko poškození a prodlužuje životnost celého systému.

1. Výběr vhodného místa: Nádoba by měla být instalována na místě umožňujícím volný přístup k vypouštěcímu ventilu a manometru.
2. Zajištění snadného přístupu: Usnadňuje pravidelné prohlídky a údržbu, což umožňuje průběžně kontrolovat tlak.
3. Dodržení doporučení výrobce: Instalace v souladu s návodem minimalizuje riziko poruch a zvyšuje spolehlivost instalace.

Jak pečovat o expanzní nádobu a kdy ji vyměnit?

Pravidelná kontrola expanzní nádoby je klíčová pro její dlouhý a bezporuchový provoz. Kontrola technického stavu a předepnutí pomáhá předejít nákladným poruchám. Včasné odhalení závad zabraňuje vážnějším problémům, které by mohly ovlivnit celou instalaci. Nejvýznamnějším prvkem expanzní nádoby je membrána, která odděluje vodní komoru od vzduchové. Její poškození může vést k nekontrolovanému vzrůstu tlaku, což může mít za následek úniky z pojistného ventilu. Proto je vhodné pravidelně sledovat její stav a vyměnit ji dříve, než dojde k poruše. Varovné signály, jako jsou časté tlakové špičky nebo úniky z pojistného ventilu, mohou poukazovat na problémy s membránou. Ignorování těchto signálů může vést k závažnějším poškozením celé instalace, proto by se kontrola neměla odkládat. Výměna expanzní nádoby je nutná, když membrána podlehne opotřebení nebo poškození. Jde o provozní prvek, který časem ztrácí své vlastnosti. Pravidelná údržba a včasná výměna nejen zvyšují bezpečnost, ale také zlepšují účinnost topného systému. Pro maximální prodloužení životnosti expanzní nádoby je třeba:

1. Udržovat správný tlak v instalaci.
2. Vyhnout se prudkým teplotním změnám.
3. Provádět systematické technické prohlídky.

Takové kroky zajistí bezporuchový provoz expanzní nádoby po mnoho let.
