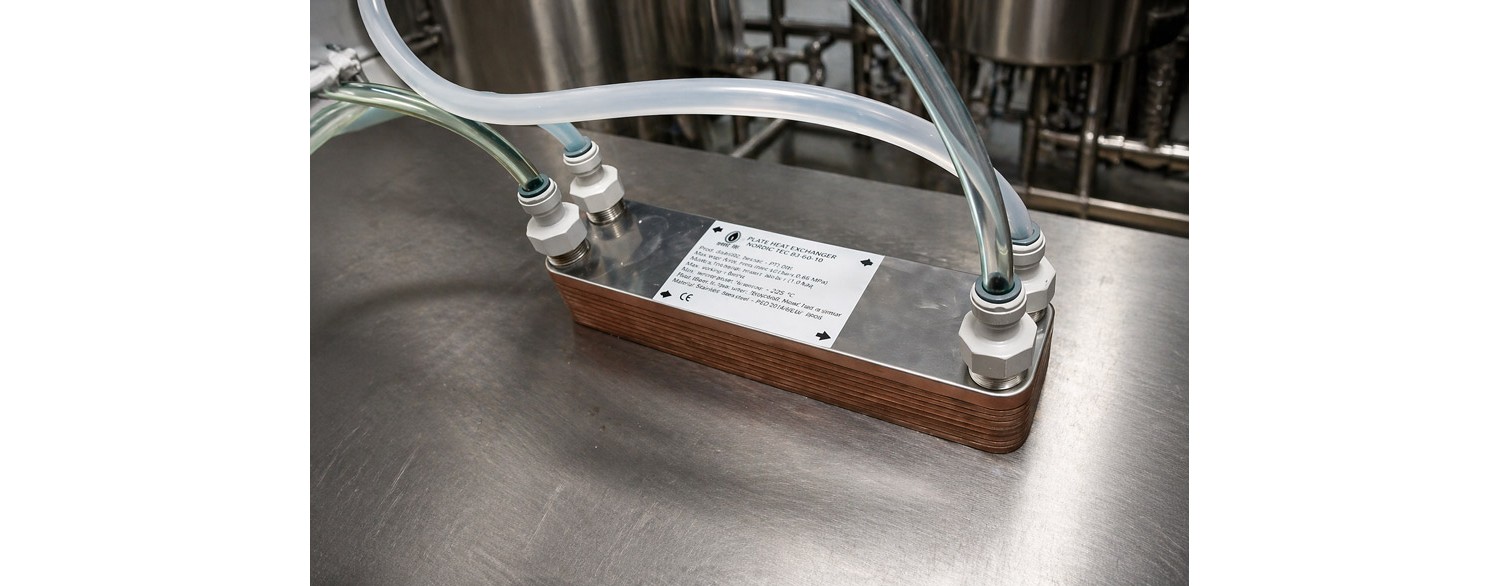

Chladič na pivo, tedy výměník tepla pro pivní mladinu – co a jak

Deskový výměník tepla je jedním z nejefektivnějších řešení pro chlazení pivní mladiny – jak v řemeslných a craft pivovarech, tak i při tradičním domácím vaření piva. Má stále více příznivců – jeho použití umožňuje zkrátit čas chlazení mladiny, omezit spotřebu studené vody a zlepšit mikrobiologickou bezpečnost celého procesu. Menší riziko kontaminace a ztráty várky. V praxi to znamená lepší kvalitu piva a větší opakovatelnost vaření, a pro sládka – úsporu času.

• Do jaké míry však výměník tepla pro pivo zlepšuje proces vaření?
• Vyplatí se deskový výměník vzhledem k přínosům, které získáme?
• Na jaké případné aspekty je třeba si dát pozor při zvažování nákupu takového chladiče na pivo?

Na rozdíl od ponorných chladičů na pivo pracuje deskový výměník průtokově. Mladina nestojí v kotli během chlazení, ale protéká zařízením a již ochlazená putuje přímo do fermentoru. Při správně zvoleném modelu (vzhledem k objemu naší várky) by měla být mladina ochlazena ihned po průtoku výměníkem – až na požadovaných 20 stupňů Celsia, i když počáteční teplota přesahuje 105 stupňů Celsia.

Původně zařízení pochází z topenářské techniky – ale ve skutečnosti má mnoho využití, také chladicích. Postupně se deskový výměník stává standardním typem chladiče na pivo mezi amatérskými sládky.

Jak funguje deskový výměník jako chladič piva

Princip fungování je založen na výměně tepla mezi dvěma médii: horkou mladinou a studenou vodou. Výměník má 2 kanály – média jimi protékají v opačných směrech (tzv. princip protiproudu), což maximalizuje účinnost odvodu tepla.

Uvnitř výměníku se nacházejí tenké, profilované desky z nerezové oceli. Vytvářejí úzké kanály, díky nimž je plocha výměny tepla velmi velká při malých rozměrech zařízení (výměník na pivo je kompaktní zařízení, velmi pohodlné na skladování a jeho hmotnost by neměla překročit 3–4 kg, pokud mluvíme o zařízeních používaných pro klasické domácí várky). Výsledkem je, že mladina může být ochlazena z ~100°C na teplotu fermentace i při jednom průchodu.

✅ Po použití výměníku tepla jako chladiče mladiny – můžeme v podstatě ihned přejít k dalším fázím výroby našeho piva.

Proč je deskový výměník nejlepší chladič mladiny

Kdybychom se měli zamyslet, jaké aspekty hovoří ve prospěch deskového výměníku a proč je to lepší chladič mladiny než např. ponorné chladiče – existuje řada faktorů, více či méně významných. Celkové shrnutí však vyznívá výrazně ve prospěch deskových výměníků.

Čas chlazení mladiny – to je klíč

Největší výhodou deskového výměníku je rychlost. Chlazení mladiny probíhá během přenosu do fermentoru, což eliminuje nutnost dlouhého čekání. To někdy znamená úsporu mnoha hodin, můžeme si jinak naplánovat den.

Skladem

Výměník tepla Ba-12-60 3/4" 18-40kW

NT Ba-12-60 CZ

2 790,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-20 3/4" 10-25kW

NT Ba-23-20

1 899,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-30 3/4" 15-35kW

NT Ba-23-30

2 199,00 Kč

Přidat do košíku

Omezení rizika kontaminace mladiny

Bleskové ochlazení během transportu do fermentoru není jen pohodlí, ale také reálné snížení rizika kontaminace pivní mladiny. Každý, komu se to stalo, ví, jak frustrující a zklamáním je nutnost odepsat celou várku.

Samozřejmě se objevuje otázka správné dezinfekce výměníku tepla – protože jak je známo, každý chladič mladiny musí být sterilní, ale není to příliš náročné. O tom později.

Úspora vody – chladicího média mladiny

Druhým důležitým aspektem je úspora vody. Při správném nastavení lze dosáhnout velmi dobrých výsledků při relativně malé spotřebě. Často je to dokonce několikanásobně méně vody než při použití ponorných chladičů.

Stojí za to si zde všimnout jednoduchého pravidla – čím větší výměník, tím účinnější. To znamená, že u správně naddimenzovaných výměníků máme možnost snížit potřebný objem vody na minimum. Pokud vaříme často – je to reálná úspora. Ale o samotném výběru za chvíli.

Rozměry výměníku a snadnost skladování

Zařízení navíc zabírá málo místa a snadno se vejde i do menších varných stanovišť. Nemusíme počítat s velkým prostorem pro skladování výměníku tepla, jeho rozměry umožňují jej v podstatě uložit i do zásuvky.

Jak vybrat deskový výměník pro chlazení pivní mladiny

Výběr výměníku pro chlazení mladiny by měl záviset na několika faktorech: objemu várky, průtoku a teplotě chladicí vody. Není to místo pro přehnané šetření – příliš malý model bude jednoduše neefektivní, bude potřebovat více vody nebo nebude schopen zajistit plné ochlazení piva během jednoho průchodu. A na samotné ceně výměníku stejně moc neušetříme.

• ✅ Výměník by měl mít min. 20–30 desek a plochu desek min. 0,4 m² (pro nejmenší várky)
• Pro klasickou domácí várku 30–50 litrů mladiny – by měl mít výměník min. 0,6 m² – to by mělo zajistit ochlazení mladiny na požadovanou teplotu již při jednom průchodu a zároveň minimalizovat spotřebu vody.

✅ Ukázkovým výměníkem pro domácí várky je model s parametry podobnými výměníku Nordic Tec Ba-23-30 s plochou 0,69 m² a připojením 3/4" palce.

❌ Rozhodně je třeba se vyhnout výměníkům tepla s 12, 16 nebo 18 deskami. Obvykle nemají dostatečnou plochu desek (ledaže by desky byly velkých rozměrů, ale podle znalosti trhu taková řešení neexistují). Počet desek – přesněji jejich plocha – rozhoduje o výkonu. Někdy stačí přidat 50, 70 nebo 100 korun, abychom získali chladič na pivo, který bude fungovat perfektně.

Materiál chladiče na pivo – na co si dát pozor?

Nejčastěji jsou výměníky vyrobeny z nerezové oceli pájené mědí. Nicméně existují různé druhy nerezové oceli – ne každá je stejně sterilní a stejně nepřístupná pro bakterie. Proto prodejci často neochotně uvádějí detailní specifikaci materiálu, pokud jde o horší kvalitu oceli.

Je třeba zdůraznit – nerezová ocel 304 je horší a levnější varianta, která je z hlediska bakteriální flóry příznivější, protože se na jejím povrchu mohou bakterie snáze množit mezi várkami. To nechceme.

✅ Absolutním standardem by měla být nerezová ocel 316 – taková, jaká se používá v potravinářském průmyslu, která splňuje všechny normy a je považována za prostředí nepříznivé pro bakterie.

Skladem

Výměník tepla Ba-12-50 3/4" 15-35kW

NT Ba-12-50

2 399,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-40 3/4" 20-45kW

NT Ba-23-40

2 799,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-23-50 3/4" 30-55kW

NT Ba-23-50

3 249,00 Kč

Přidat do košíku

Obsluha deskového výměníku v pivovarské instalaci

Deskový výměník je velmi jednoduchý na obsluhu, v samotném procesu, než přejdeme k závěrečným krokům chlazení – platí jen 2 jednoduchá pravidla

• Správné umístění, respektive poloha výměníku má význam pro fungování celého systému. Výměník umístíme ve svislé poloze, tehdy bude průtok efektivnější
• Klíčové pravidlo: protiproudý tok – tedy voda a mladina musí proudit opačnými směry. To znamená, že pokud mladina proudí gravitačně shora dolů, voda proudí opačně – zdola nahoru v druhém kanálu. Nedodržení protiproudu znamená ztrátu až 30–50 % výkonu chladiče.

Před výměník lze použít filtraci, pokud očekáváme větší kusy v mladině – nejlépe hop stopper, síťový filtr nebo jiný separátor kalů. Bez toho může snadno dojít k ucpání kanálů – i když částice do 2 mm by ve většině deskových výměníků neměly být problémem.

Při domácích várkách je použití čerpadel většinou zbytečné, stačí aby byl chladič na pivo níže než nádoba s horkou mladinou a lze využít gravitační sílu.

Dezinfekce deskového výměníku po vaření piva

Dezinfekce výměníku po ukončení vaření piva je jedním z nejdůležitějších aspektů, který nelze podcenit a nesmí se na něj zapomenout. Deskový výměník je uzavřené zařízení, takže jej nelze rozebrat. Veškeré čištění probíhá pomocí správného proplachování.

Po každém použití je nutné zařízení propláchnout horkou vodou a následně použít čisticí (např. alkalické) a dezinfekční prostředky. Doporučuje se také čas od času provést zpětný proplach, který pomáhá odstranit usazeniny.

Čištění deskových výměníků tepla je ve většině použití doporučeno. Výrazně prodlužuje životnost zařízení – ať už v systému teplé vody v karavanu nebo v instalaci vytápění. V případě vaření piva je však jeho role mnohem důležitější – zde to jednoduše nelze vynechat, protože zbytky mladiny v kanálech budou fermentovat a způsobí obrovské riziko při další várce.

Chyby při používání deskového výměníku při vaření

Nejčastějším problémem je nedostatečná filtrace před zařízením – pokud naše mladina obsahuje velké zbytky chmele. Zbytky chmele a bílkovinné usazeniny mohou ucpávat kanály výměníku, což může omezit jeho výkon.

Druhou chybou je příliš rychlý průtok mladiny – pokud je průtok příliš velký, chlazení nebude účinné. Je třeba najít rovnováhu mezi výkonem a výstupní teplotou. Průtok mladiny lze vždy snadno zpomalit – například v domácích podmínkách stačí připevnit sponu na hadici, kterou mladina proudí. Případně je o něco dražším řešením instalace kulových ventilů na vstup výměníku – což umožní přesnou regulaci průtoku.

Tento problém nevzniká, pokud je výměník správně naddimenzován, proto je třeba pamatovat na správný výběr.

Třetí chybou je nedostatečné čištění. I malé množství zbytků může vést k infekci a znehodnocení celé várky. A to je pravděpodobně jediná nevýhoda výměníku tepla jako chladiče mladiny – ale není důvod tento problém zveličovat, správná dezinfekce po chlazení není příliš náročná.

Skladem

Výměník tepla Ba-23-60 3/4" 40-65kW

NT Ba-23-60

3 649,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-32-40 1" 40-85kW

NT Ba-32-40

4 499,00 Kč

Přidat do košíku

Skladem

Výměník tepla Ba-32-60 1" 60-130kW

NT Ba-32-60

6 779,00 Kč

Přidat do košíku

Shrnutí – vyplatí se používat výměník na mladinu

Pokud vám záleží na rychlém, efektivním a opakovatelném chlazení mladiny, deskový výměník je rozhodně nejlepší volbou. Vyžaduje o něco více pozornosti při čištění a přípravě instalace, ale na oplátku nabízí parametry, kterých nelze dosáhnout klasickými metodami. Těch několik ušetřených hodin znamená, že přínosy jsou skutečně značné.

Toto řešení je zvláště doporučeno lidem, kteří chtějí posunout své vaření piva na vyšší úroveň a mít větší kontrolu nad celým procesem. Pokud vaše dobrodružství s vařením piva není jednorázové a víte, že se k němu budete čas od času vracet – dříve nebo později se vyplatí toto příslušenství mít.
